EMC共模干扰处理，共模扼流圈的应用和选型

先看看几个概念：

共模信号就是二个大小相等、方向相同的信号。(线地之间的干扰)差模信号就是二个大小相等、方向相反的信号。(线线之间的干扰)差模又称串模，指的是两根线之间的信号差值;而共模噪声又称对地噪声，指的是两根线分别对地的噪声。

差模信号：幅度相等，相位相反的信号。

共模信号：幅度相等，相位相同的信号。

由于EMC所面临解决问题大多是共模干扰，因此共模电感(共模扼流圈)也是我们常用的有力元件之一。

1、共模电感(共模扼流圈)

共模电感(Common mode Choke)，也叫共模扼流圈，常用于电脑的开关电源中过滤共模的电磁干扰信号。在板卡设计中，共模电感也是起EMI滤波的作用，用于抑制高速信号线产生的电磁波向外辐射发射。

共模电感是一个以铁氧体为磁芯的共模干扰抑制器件，它由两个尺寸相同，匝数相同的线圈对称地绕制在同一个铁氧体环形磁芯上，形成一个四端器件，要对于共模信号呈现出大电感具有抑制作用，而对于差模信号呈现出很小的漏电感几乎不起作用。





共模扼流圈

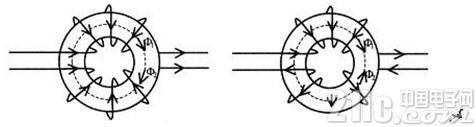

原理是流过共模电流时磁环中的磁通相互叠加，从而具有相当大的电感量，对共模电流起到抑制作用，而当两线圈流过差模电流时，磁环中的磁通相互抵消，几乎没有电感量，所以差模电流可以无衰减地通过。因此共模电感在平衡线路中能有效地抑制共模干扰信号，而对线路正常传输的差模信号无影响。

如上图所示的共模电感：

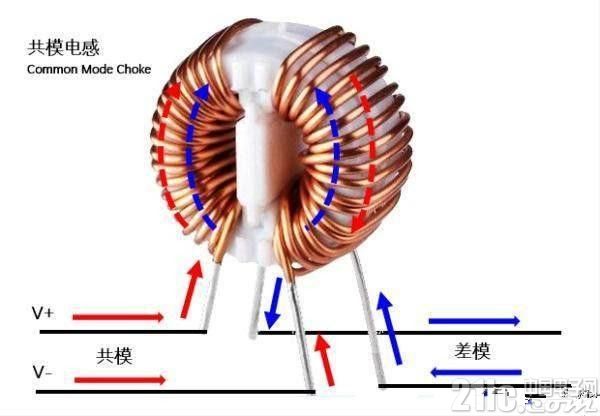

· 当有共模成分流过共模电感时，根据右手定则，会在两个线圈形成方向相同的磁场，相互加强，相当于对共模信号存在较高的感抗;· 当有差模成分流过共模电感时，根据右手定则，会在两个线圈形成方向相反的磁场，相互抵消，相当于对差模信号存在较低的感抗。

换一个方式理解：当V+上流过一个频率的共模干扰，形成的交变磁场，会在另一个线圈上形成一个感应电流，根据左手定则，感应电流的方向与V-上共模干扰的方向相反，就抵消了一部分，减小了共模干扰。

共模电感主要用于双线或者差分系统，如220V市电、CAN总线、USB信号、HDMI信号等等。用于滤除共模干扰，同时有用的差分信号衰减较小。

共模电感选型需要注意一下几点：

· 直流阻抗要低，不能对电压或有用信号产生较大影响;· 用于电源线的话，要考虑额定电压和电流，满足工作要求;· 通过测试确定共模干扰的频段，在该频段内共模阻抗应该较高;· 差模阻抗要小，不能对差分信号的质量产生较大影响;.共模电感通常取8-33mH

· 考虑封装尺寸，做兼容性设计。例如用于USB信号的共模电感，选择封装可以与两个0402的电阻做兼容，不需要共模电感时，可以直接焊0402电阻，降低成本。





2、共模扼流圈的应用

开关电源产生的共模噪声频率范围从10kHz~50MHz甚至更高，为了有效衰减这些噪声，要求在这个频率范围内共模电感器能够提供足够高的感抗。





如上图所示是共模和差模电感器电路，这也是开关电源交流市电输入回路中的EMI滤波器，电路中的L1、L2是差模电感器，L3和L4为共模电感器，C1为×电容，C2和C3为Y电容，该电路输入220V交流市电，输出电压加到整流电路中。

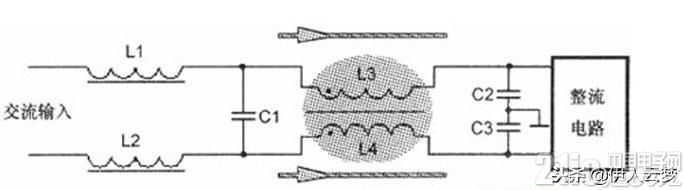

(1) 正常的交流电流流过共模电感器分析。如上图所示，220V交流电是差模电流，它流过共模线圈L3和L4的方向如图中所示，两线圈中电流产生的磁场方向相反而抵消，这时正常信号电流主要受线圈电阻的影响(这一影响很小)，以及少量因漏感造成的阻尼(电感)，加上220V交流电的频率只有50Hz，共模电感器电感量不大，所以共模电感器对于正常的220交流电感抗很小，不影响220V交流电对整机的供电。

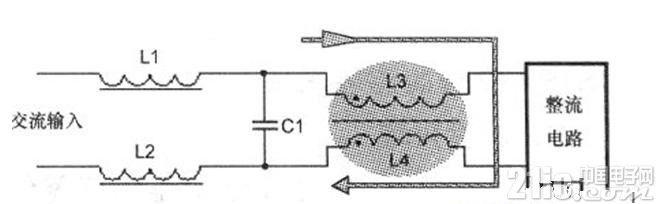

(2)共模电流流过共模电感器分析。当共模电流流过共模电感时，电流方向如上图所示，由于共模电流在共模电感器中的同方向，线圈L3和L4内产生同方向的磁场，这时增大了线圈L3、L4电感量，也就是增大了L3、L4对共模电流的感抗，使共模电流受到了更大的抑制，达到衰减共模电流的目的，起到了抑制共模干扰噪声的作用。

加上二只Y电容C2和C3对共模干扰噪声的滤波作用，使共模干扰得到了明显的抑制。





(3) 差模电感器电路

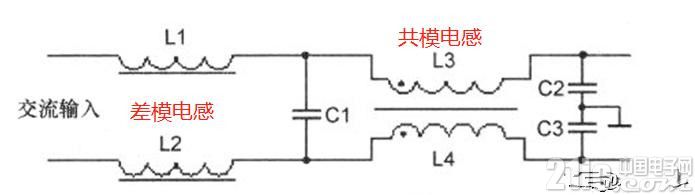

如上图所示是差模电感器电路，差模电感器L1、L2与×电容串联构成回路，因为L1、L2对差模高频干扰的感抗大，而X电容C1对高频干扰的容抗小，这样将差模干扰噪声滤除，而不能加到后面的电路中，达到抑制差模高频干扰噪声的目的。

PS：对理想的电感模型而言，当线圈绕完后，所有磁通都集中在线圈的中心内。但通常情况下环形线圈不会绕满一周，或绕制不紧密，这样会引起磁通的泄漏。共模电感有两个绕组，其间有相当大的间隙，这样就会产生磁通泄漏，并形成差模电感。因此，共模电感一般也具有一定的差模干扰衰减能力。

在滤波器的设计中，我们也可以利用漏感。如在普通的滤波器中，仅安装一个共模电感，利用共模电感的漏感产生适量的差模电感，起到对差模电流的抑制作用。有时，还要人为增加共模扼流圈的漏电感，提高差模电感量，以达到更好的滤波效果。

共模电感在制作时应满足以下要求：

1)绕制在线圈磁芯上的导线要相互绝缘，以保证在瞬时过电压作用下线圈的匝间不发生击穿短路。

2)当线圈流过瞬时大电流时，磁芯不要出现饱和。

3)线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿。

4)线圈应尽可能绕制单层，这样做可减小线圈的寄生电容，增强线圈对瞬时过电压的而授能力。

通常情况下，同时注意选择所需滤波的频段，共模阻抗越大越好，因此我们在选择共模电感时需要看器件资料，主要根据阻抗频率曲线选择。另外选择时注意考虑差模阻抗对信号的影响，主要关注差模阻抗，特别注意高速端口。

随着电子设备、计算机与家用电器的大量涌现和广泛普及，电网噪声干扰日益严重并形成一种公害。特别是瞬态噪声干扰，其上升速度快、持续时间短、电压振幅度高(几百伏至几千伏)、随机性强，对微机和数字电路易产生严重干扰，常使人防不胜防，这已引起国内外电子界的高度重视。

电磁干扰滤波器(EMI Filter)是近年来被推广应用的一种新型组合器件。它能有效地抑制电网噪声，提高电子设备的抗干扰能力及系统的可靠性，可广泛用于电子测量仪器、计算机机房设备、开关电源、测控系统等领域。

3、 电磁干扰滤波器(EMI Filter)

1 电磁干扰滤波器的构造原理及应用

1.11 构造原理

电源噪声是电磁干扰的一种，其传导噪声的频谱大致为10kHz~30MHz，最高可达150MHz。根据传播方向的不同，电源噪声可分为两大类：一类是从电源进线引入的外界干扰，另一类是由电子设备产生并经电源线传导出去的噪声。这表明噪声属于双向干扰信号，电子设备既是噪声干扰的对象，又是一个噪声源。若从形成特点看，噪声干扰分串模干扰与共模干扰两种。串模干扰是两条电源线之间(简称线对线)的噪声，共模干扰则是两条电源线对大地(简称线对地)的噪声。因此，电磁干扰滤波器应符合电磁兼容性(EMC)的要求，也必须是双向射频滤波器，一方面要滤除从交流电源线上引入的外部电磁干扰，另一方面还能避免本身设备向外部发出噪声干扰，以免影响同一电磁环境下其他电子设备的正常工作。此外，电磁干扰滤波器应对串模、共模干扰都起到抑制作用。

1.2 基本电路及典型应用

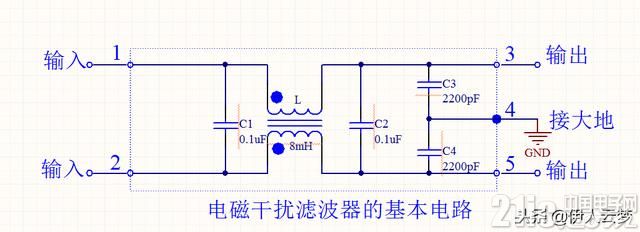

电磁干扰滤波器的基本电路如图1所示。





电磁干扰滤波器的基本电路

该五端器件有两个输入端、两个输出端和一个接地端，使用时外壳应接通大地。电路中包括共模扼流圈(亦称共模电感)L、滤波电容C1~C4。L对串模干扰不起作用，但当出现共模干扰时，由于两个线圈的磁通方向相同，经过耦合后总电感量迅速增大，因此对共模信号呈现很大的感抗，使之不易通过，故称作共模扼流圈。它的两个线圈分别绕在低损耗、高导磁率的铁氧体磁环上，当有电流通过时，两个线圈上的磁场就会互相加强。L的电感量与EMI滤波器的额定电流I有关，参见表1。

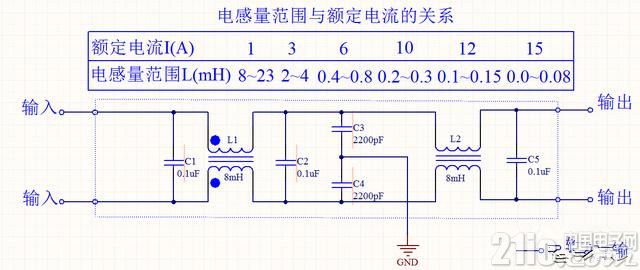

图2 两级复合式EMI滤波器

需要指出，当额定电流较大时，共模扼流圈的线径也要相应增大，以便能承受较大的电流。此外，适当增加电感量，可改善低频衰减特性。C1和C2采用薄膜电容器，容量范围大致是0.01Μf~0.47μF，主要用来滤除串模干扰。C3和C4跨接在输出端，并将电容器的中点接地，能有效地抑制共模干扰。C3和C4亦可并联在输入端，仍选用陶瓷电容，容量范围是2200Pf~0.1μF。为减小漏电流，电容量不得超过0.1μF，并且电容器中点应与大地接通。C1~C4的耐压值均为630VDC或250VAC。

图2示出一种两级复合式EMI滤波器的内部电路，由于采用两级(亦称两节)滤波，因此滤除噪声的效果更佳。针对某些用户现场存在重复频率为几千赫兹的快速瞬态群脉冲干扰的问题，国内外还开发出群脉冲滤波器(亦称群脉冲对抗器)，能对上述干扰起到抑制作用。

2 EMI滤波器在开关电源中的应用

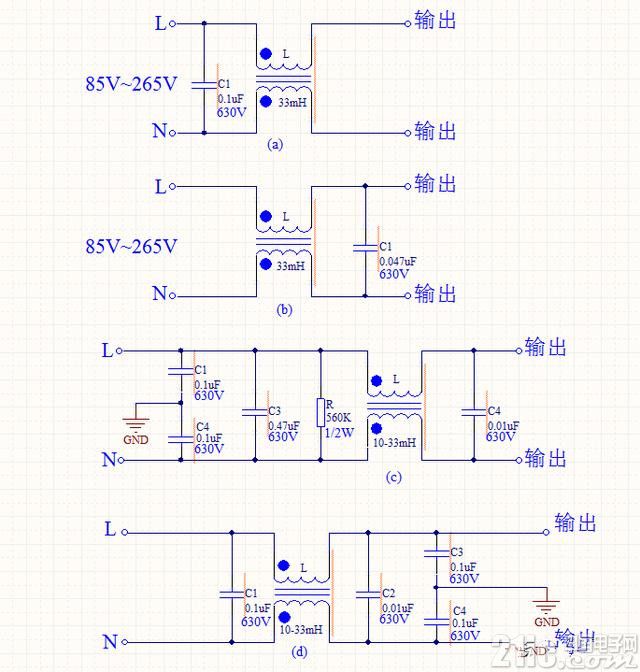

为减小体积、降低成本，单片开关电源一般采用简易式单级EMI滤波器，典型电路如图3所示 。





图(a)与图(b)中的电容器C能滤除串模干扰，区别仅是图(a)将C接在输入端， 图(b)则接到输出端。图(c)、(d)所示电路较复杂，抑制干扰的效果更佳。图(c)中的L、C1和C2用来滤除共模干扰，C3和C4滤除串模干扰。R为泄放电阻，可将C3上积累的电荷泄放掉，避免因电荷积累而影响滤波特性;断电后还能使电源的进线端L、N不带电，保证使用的安全性。图(d)则是把共模干扰滤波电容C3和C4接在输出端。EMI滤波器能有效抑制单片开关电源的电磁干扰。
