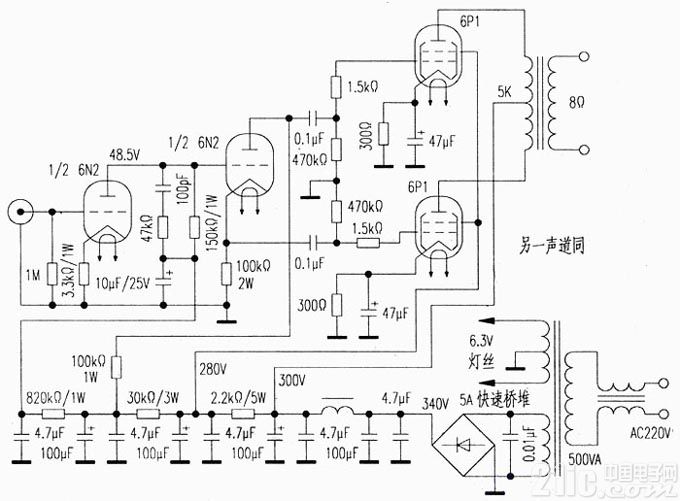

6p1+6n2电子管功率放大器电路

6p1+6n2电子管功率放大器电路





推动级用“曙光”6N2，功率放大级用“北京”6P1。机箱：汽车功放的铝机壳，重达4kg，非常厚实，对减少外界干扰很有益处。电源：选用拆机500VA实验室用的环形隔离变压器，扼流圈使用废旧微波炉的功率变压器(其本身是漏感变压器，不改动即可用)。电容：不推崇补品，用的是彩电拆机电解。电阻：普通金属膜电阻。输出变压器：用淘汰的黑白电视机电源变压器改绕。线材：国标1.5mm2的单芯铜线(有条件可换多芯线)。焊锡：普通Φ0.9mm含松香锡线。
