3V系统的低压差稳压器

3V系统的低压差稳压器

用于3V系统的线性稳压器必须具有极小的电压降。Ni-Cd电池在寿命终了时其端电压为l.05V，三节电池的总电压大概3X1.05V=3.15V，而仍要维持稳压器有3V输出。就意味着稳压器的压降必须少于150mV。

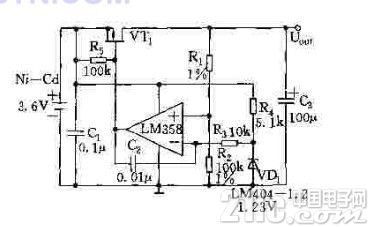

如图所示电路很适合这种场合，当负载电流为100mA时,其压降的典型直为130mV。使用电阻较低的场效应管，或者用几个场效应管并联起来，都可以得到较大的负载电流，或较小的电压降。此电路使用双运算放大器LM358作为误差放大器，并由微功率参考电压源LM404-1.2提供1.23V基准电压，输出电压由R1和R2之比来设定。当R2=l00k时，R1=(100k×Uour∕1.23)-l00k。

C1、C2和R3减少了带宽并保证环路的稳定性。LM358有足够的共模范围，以便在其输入远离上限1.8V仍能工作。而且，其输出将下拉到对地60mV以内，以便FET得到最大的栅极驱动电压。
