浅谈S3C2440的中断寄存器及中断过程

S3C2440一共有60个中断源，其中有15个子中断源，它们与SUBSRCPND寄存器中的每一位相对应，其他45个中断源与SRCPND中的每一位相对应。要注意的是EINT4~7对应的是同一位SRCPND[4],而EINT8~23对应的也是SRCPND[5]一位。

1 S3C2440的中断寄存器

中断分两大类：外部中断和内部中断。

1.1 外部中断寄存器

24个外部中断占用GPF0-GPF7(EINT0-EINT7)，GPG0-GPG15(EINT8-EINT23)。用这些脚做中断输入，则必须配置引脚为中断，并且不要上拉。具体可参考datesheet数据手册。

寄存器：

EXTINT0-EXTINT2：分别设置EINT0—EINT7、EINT8—EINT15、EINT16—EINT23的触发方式(高电平触发、低电平触发、下降沿触发、上升沿触发)。

EINTFLT0-EINTFLT3：控制滤波时钟和滤波宽度。

EINTPEND：这个是中断挂起寄存器，清除时要写1，后面还有几个是写1清除。当一个外部中断(EINT4-EINT23)发生后，那么相应的位会被置1。为什么没有EINT0-EINT3，因为它们分别由SRCPND寄存器的后4位控制。

EINTMASK：这个简单，是屏蔽中断用的，也就是说位为1时，此次中断无效。

1.2 内部中断寄存器

内部中断有8个寄存器。

寄存器：

SUBSRCPND：当一个中断发生后，那么相应的位会被置1，表示一个中断发生了。

INTSUBMSK：与上一个是一样的，中断屏蔽寄存器。

SRCPND：当一个中断发生后，那么相应的位会被置1，表示一个或一类中断发生了。

INTMSK：用来屏蔽SRCPND寄存器所标识的中断。但只能屏蔽IRQ中断，不能屏蔽FIQ中断。

INTMOD：当INTMOD中某位被设置为1时，它对应的中断被设为FIQ，CPU将进入快速中断模式。

PRIORITY：用于设置IRQ中断的优先级。具体使用方法可参考芯片手册。

INTPND：中断优先级仲裁器选出优先级最高中断后，这个中断在INTPND寄存器中的相应位被置1，随后，CPU进入中断模式处理它。同一时间内，此寄存器只有一位被置1。

INTOFFSET：用来表示INTPND寄存器中哪位被置1了，即记录INTPND中位[x]为1的位x的值。清除INTPND、SRCPND时自动清除。

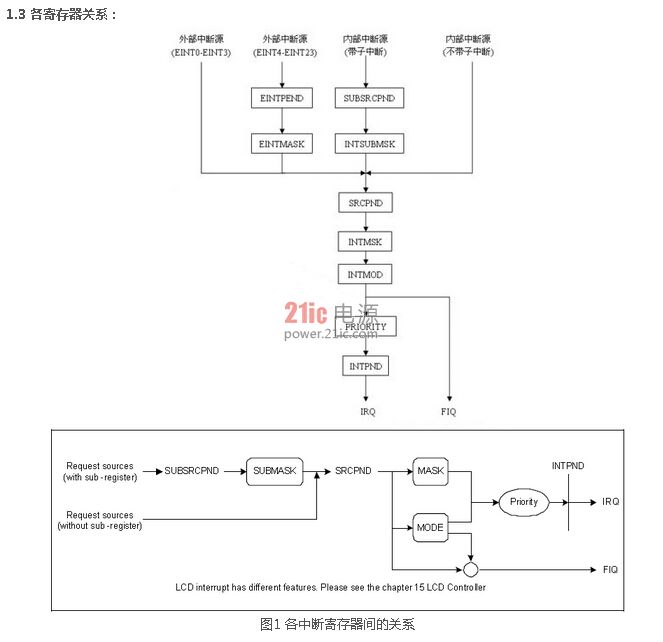

1.3 各寄存器关系：

2 中断过程

2.1 内部中断过程

a 如果是不带子中断的内部中断：发生后SRCPND相应位置1，如果没有被INTMSK屏蔽，那么等待进一步处理。

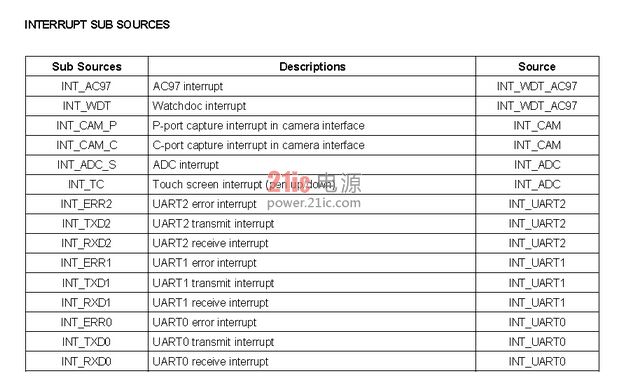

b 如果是带子中断的内部中断：发生后SUBSRCPND相应位置1，如果没有被INTSUBMSK屏蔽，那么SRCPND相应位置1，等待进一步处理，几个SUBSRCPND可能对应同一个SRCPND，对应表如下：





2.2 外部中断过程

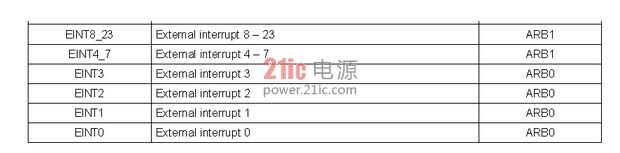

a 如果是外部中断：EINT0-EINT3发生后SRCPND相应位置1，如果没有被INTMSK屏蔽，那么等待进一步处理。EINT4-EINT23发生后EINTPEND相应位置1，如果没有被EINTMASK屏蔽，那么SRCPND相应位EINT4-7 或EINT8-23置1，如果没有被INTMSK屏蔽，等待进一步处理，几个EINTPEND对应同一个SRCPND，对应表如下：





三种中断都等待进一步处理了。接下来从SRCPND往下看，看INTMSK。如果中断被屏蔽了，就不用说了(注意：快中断也能被屏蔽)。如果没有被屏蔽，那么会进一步到INTMOD。如果是快中断，那么直接出来，进入FIQ(即CPU进入快中断模式处理)。如果是普通中断，那么SRCPND可以有多为置1(FIQ只能有一个)，这时就会经过PRIORITY选出一个优先级高的，然后把根据选出的中断把INTPND相应位置1(注意：只能选出一个)，进入IRQ，让CPU处理。

2.3 中断的开启

a.如果是不带子中断的内部中断，只需设置INTMSK，让它不屏蔽中断就可以了。

b 如果是带子中断的内部中断，需设置INTSUBMSK和INTMSK，让它们不屏蔽中断就可以了。

c 如果是外部中断，对于EINT8-23需要设置EINTMASK和INTMSK。对于EINT0-EINT3只需设置INTMSK。

2.4 中断的清除

a.如果是不带子中断的内部中断，只需清除SRCPND，注意清除需位置1。

b 如果是带子中断的内部中断，需清除SRCPND和SUBSRCPND，注意先清除SUBSRCPND，再清除SRCPND。因为，如果你先清除SRCPND的话，然后在清除SUBSRCPND的过程中，SRCPND会以为又有中断发生，又会置1。也就是说一次中断会响应两次。所以必须先掐断源头。

c 如果是外部中断，对于EINT8-23需要清除EINTPEND和SRCPND(同样注意顺序)。对于EINT0-EINT3只需清除SRCPND。
