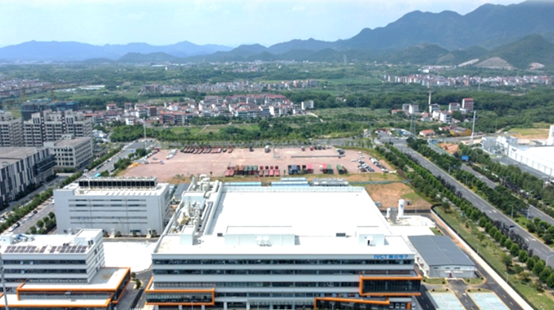

瞻芯电子六英寸碳化硅芯片车规级工厂投片仪式

7月22日，瞻芯电子举办了六英寸碳化硅（SiC） 芯片车规级工厂投片仪式。

图片来源：瞻芯电子

瞻芯电子消息显示，该工厂一期设计产能为30万片六英寸碳化硅晶圆，并按汽车电子质量管理体系标准建设，现已完成第一阶段工艺调试，并正式投片生产，标志着瞻芯电子由Fabless迈向IDM的战略转型。

据悉，瞻芯电子于2020年初启动碳化硅芯片晶圆厂项目筹备，2021年4月正式打桩，7月正式开始六英寸碳化硅功率芯片工厂的建设。在短短1年时间内，成功达到正式投片生产的条件。

赞助商广告展示

碳化硅芯片这样制造

新材料，“芯”未来！碳化硅芯片，取代传统硅基芯片，可以有效提高工作效率、降低能量损耗，减少碳排放，提高系统可靠性，缩减体积、节约空间。

以电动汽车为例，采用碳化硅芯片，将使电驱装置的体积缩小为五分之一，电动汽车行驶损耗降低60%以上，相同电池容量下里程数显著提高。

面向未来的碳化硅芯片要如何制造？这就不得不提到一个概念：元胞。一般来说，芯片是晶圆切割完成的半成品。每片晶圆集成了数百颗芯片（数量取决于芯片大小），每颗芯片由成千上万个元胞组成。那元胞究竟要如何制造呢？

第一步

注入掩膜。首先清洗晶圆，淀积一层氧化硅薄膜，接着通过匀胶、曝光、显影等工艺步骤形成光刻胶图形，最后通过刻蚀工艺将图形转移到刻蚀掩膜上。

第二步

离子注入。将做好掩膜的晶圆放入离子注入机，注入高能离子。之后移除掩膜，进行退火以激活注入离子。

第三步

制作栅极。在晶圆上依次淀积栅氧层、栅电极层形成门级控制结构。

第四步

制作钝化层。淀积一层绝缘特性良好的电介质层，防止电极间击穿。

第五步

制作漏源电极。在钝化层上开孔，并溅射金属形成漏源电极。

当漏源电极和栅源电极之间加正压时，沟道开启，电子从源极流向漏极，产生从漏极流向源极的电流。至此，一个基本的功率器件即元胞就制作完成了。成千上万的元胞组成芯片，再集成到晶圆衬底，就有了像彩虹一样灿烂的晶圆！

而晶圆的碳化硅衬底，则是由物理气相传输法（PVT）制备，经碳化硅粉料的分解与升华、气体的传输与沉积、切磨抛一系列工序而成。
