TCAN1043A-Q1是具有唤醒/抑制功能的汽车 CAN FD 收发器

产品详情

描述：

TCAN1043A-Q1 是一款ADP2119ACPZ-R7高速控制器局域网 (CAN) 收发器，符合 ISO 11898-2:2016高速 CAN 规范的物理层要求。该器件支持经典 CAN 和 CAN FD 数据速率高达每秒 8 兆位 (Mbps)。

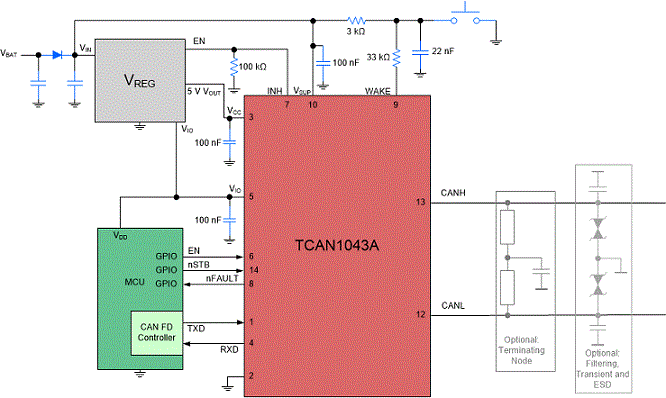

TCAN1043A-Q1 通过 INH 输出引脚选择性地启用系统上可能存在的各种电源，从而在系统级降低电池电流消耗。这允许低电流睡眠状态，在该状态下，除 TCAN1043A-Q1 之外的所有系统组件都对电源进行门控，同时监控 CAN 总线。当检测到唤醒事件时，TCAN1043A-Q1 通过将 INH 驱动为高电平来启动系统启动。

TCAN1043A-Q1 具有 SWE 定时器，可在待机模式下4 分钟 (t INACTIVE ) 无活动后安全转换到睡眠模式。如果 MCU 无法将设备转换为正常模式，这可确保设备转换为低功耗睡眠模式。

特性：

●AEC Q100（1 级）通过汽车应用认证

●功能安全能力

—可用于帮助功能安全系统设计的文档

●符合 ISO 11898-2:2016 的要求

●宽输入工作电压范围

●支持高达 8 Mbps 的经典 CAN 和 CAN FD

●V IO电平转换支持：1.7 V 至 5.5 V

●操作模式：

—正常模式

—静音模式

—待机模式

—低功耗睡眠模式

●用于系统电源控制的高压 INH 输出

●通过 WAKE 引脚支持本地唤醒

●睡眠唤醒错误 (SWE) 计时器可在系统电源故障或软件故障的情况下实现从待机模式到睡眠模式的安全转换

—允许延长通电时间

●断电时的定义行为

—总线和 IO 端子为高阻抗（对操作总线或应用程序无负载）

●保护功能：

—±58V CAN 总线容错

—V SUP上的负载转储支持

—IEC ESD 保护

—欠压保护

—热关断保护

—TXD 显性状态超时（TXD DTO）

●提供 14 引脚有引线（SOT 和 SOIC）封装和无引线 (VSON) 封装，具有可润湿侧翼，以提高自动光学检测 (AOI) 能力

参数：

协议：CAN, CAN FD

通道数 (#)：1

电源电压 (V)：4.5 至 28

总线故障电压 (V)：-58 到 58

信令速率（最大）（Mbps）：8

工作温度范围 (℃)：-40 到 150

低功耗模式：待机、睡眠

共模电压 (V)：-12 到 12

隔离的：不
