LMX2571-EP是具有 FSK 调制的低功耗极端温度增强型 RF 合成器

产品详情

描述：

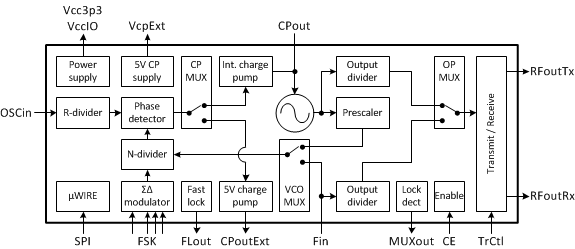

LMX2571-EP 器件是一款低功耗、高性能、宽带 PLLatinum? 射频合成器，集成了 delta-sigma 分数 N PLL、多核压控振荡器 (VCO)、可编程输出分频器和两个输出缓冲器。VCO 内核的工作频率高达 5.376 GHz，从而产生 10 MHz 至 1344MHz 的连续输出频率范围。

该合成器还可以与外部 VCO 一起使用。为此，此配置可使用专用的 5V 电荷泵和输出分压器。

还集成了一个独特的AVS12CB可编程乘法器以帮助改善杂散，允许系统使用每个通道，即使它落在整数边界上。

输出具有集成的 SPDT 开关，可用作 FDD 无线电应用中的发送和接收开关。也可以打开两个输出以同时提供 2 个输出。

LMX2571-EP 支持通过编程或引脚直接进行数字 FSK 调制。支持离散电平 FSK、脉冲整形 FSK 和模拟 FM 调制。

即使在外部 VCO 与窄带环路滤波器一起使用时，也可以使用新的 FastLock 技术，允许用户在不到 1.5 ms 的时间内从一个频率步进到下一个频率。

特性：

●视频编号：V62/21613-01XE

●从 10 MHz 到 1344 MHz 的任何频率

●低相位噪声和杂散

◆–123 dBc/Hz at 12.5-kHz 偏移 480 MHz

◆–145 dBc/Hz at 1-MHz Offset at 480 MHz

◆–231 dBc/Hz 的归一化 PLL 噪底

●杂散优于 –75 dBc/Hz

●新的 FastLock 可减少锁定时间

●一种去除整数边界杂散的新方法

●用于外部 VCO 操作的集成 5V 电荷泵和输出分压器

●2 级、4 级和 8 级或任意级直接数字 FSK 调制

●1 个 TX/RX 输出或 2 个扇出输出

●晶体、XO 或差分参考时钟输入

●低电流消耗

◆39mA 典型合成器模式（内部 VCO）

◆9mA 典型 PLL 模式（外部 VCO）

●24 位 N 小数 Delta Sigma 调制器

参数：

集成压控振荡器：是的

输出频率 (Min) (MHz)：10

输出频率 (Max) (MHz)：1344

归一化 PLL 相位噪声 (dBc/Hz)：-231

电流消耗 (mA)：39

1/f 噪声（1-GHz 载波上的 10-kHz 偏移）(dBc/Hz)：-124
