数字万用表电路板铜丝的作用

　　数字万用表电路板上都有一小段铜丝，那么这一小段铜丝在电路板上起什么作用呢？下面我们就来说说这段铜丝有何用途吧。

　　上图为数字万用表直流电流档的电路原理图。图中R1～R3为mA档的分流电阻，R4为20A电流档的分流电阻。由于mA档的测量电流较小（最大为200mA），故R1～R3精密金属膜电阻即可。20A电流档的R4，流过的最大电流可达20A，并且其阻值仅有10mΩ，同时还要求该电阻温度系数极小（数十ppm以下），故一般的金属膜电阻无法胜任。R4一般都采用精度高、温度系数小（40ppm）、稳定性好的锰铜丝电阻。不过，这种锰铜丝的抗氧化性不如康铜丝。（锰铜丝和康铜丝的区别是：前者为铜色，后者为银白色）。

　　顺便说一下，在用20A电流档测量10A以上的大电流时，测量时间建议不要超过20秒。因为大电流长时间流过R4，会使其发热。

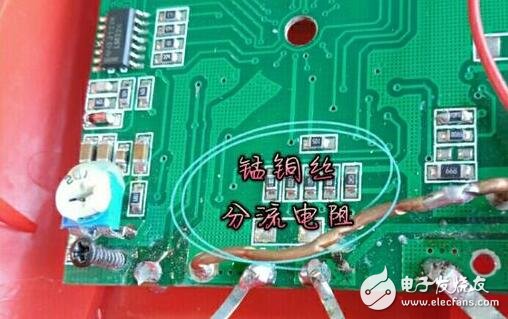

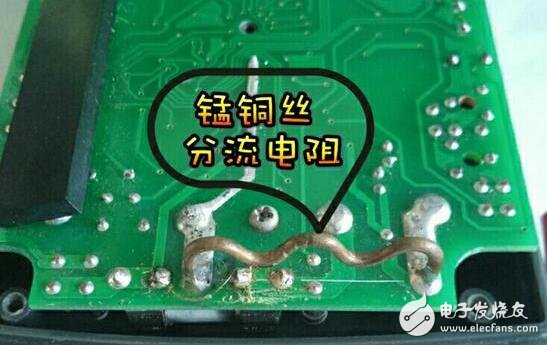

　　上图为VC930F+4½位数字万用表的电路板，上面那个铜丝即为锰铜丝。下图为一般的3½位数字万用表的电路板。

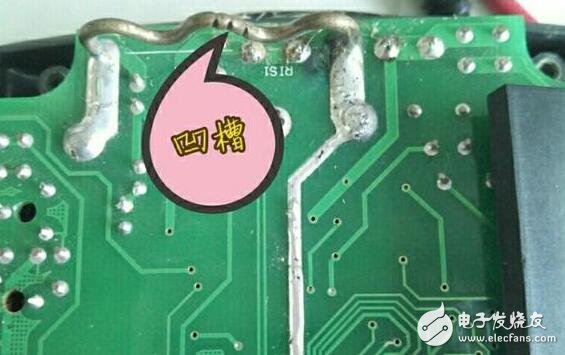

　　若20A电流档的测量有误差，一般可以如下图所示在锰铜丝电阻上夹些凹槽来校准。
