完整的通讯数据链路分析及测试要怎么做？

小编给大家讲解示波器厂商泰克（Tek）PAM-4高性能信号捕获示波器、PAM-4发射机测试软件、抖动数据分析工具80SJARB，安捷伦Keysight 用于高速率数据链路 32Gbaud 设计测试完整的PAM-4解决方案，今天再给大家讲讲力科（LeCroy）与赛灵思（Xilinx）在新一代通信数据标准PAM-4 上作出哪些行之有效的解决方案。

力科（LeCroy）高速率PAM4全自动发射及测试

力科发布的首款PAM4 信号分析套件，能够针对PAM4信号的所有三个眼图，抖动以及噪声进行测量，非常符合设计下一代电/光链路或提升通信信道速率需求。

新的PAM4信号分析工具是特别设计用于4电平信号及为PAM4信号的所有三个眼图进行眼图，抖动以及噪声的测量。总体抖动和噪声在给定抖动和噪声行为内被分解为随机和固有成分。除了验证抖动，噪声以及眼高/眼宽等参数是否合格以外，软件还可以通过显示一系列包括直方图，追踪，频谱，以及浴盆曲线来让使用者理解抖动的产生根源。

力科PAM4 信号分析工具包：

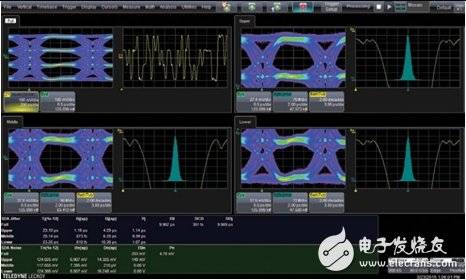

PAM4 眼图及抖动分析

软件特征：

• PAM4眼图测量

• 眼高和眼宽 @误码率

• Tj， Rj， Dj 抖动分解

• Tn， Rn， Dn噪声分解

• IsoBER深度眼图轮廓预测

• 抖动和噪声追踪， 直方图以及频谱

• 电平测量

• LaneScape™ 模式比较

• 使用EyeDoctorII 实现PAM4信号均衡分析

• 使用JitSim函数发生器功能实现对PAM4波形的模拟仿真

目前，最新版的PAM4分析软件增加对LabMaster 10Zi示波器的PAM4信号支持，按需搭载SDAIII-CompleteLinQ串行分析及PAM4 最新软件实现串行同步多路眼图，抖动，垂直噪声和串话分析，及相关PAM4 光链路抖动、噪声测量。新版QPHY-56G-PAM4简化和自动化基于OIF CEI-56G-PAM4标准和相关的基于PAM4的IEEE 802.3接口标准的测试，支持OIF和IEEE多种接口标准（主机和模块输出测试点）的发射机测试。

LabMaster 10Zi可以很好支持目前在发展的10-12Gb/s信号技术，如40/100 GBASE-R以太网和12G SAS，通过4个（甚至更多）通道提供80GS/s采样率和36GHz带宽实现测试。超高速技术，如CEI-25/28， CEI-56和相干光调制通信系统（DP-QPSK， 16-QAM， MIMO， Few-Mode Fiber）可以通过业界最高的65GHz带宽和多个通道实现测试。

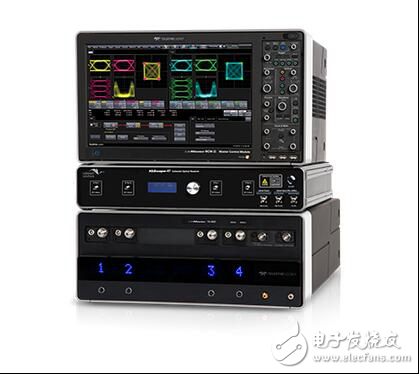

LabMaster 10Zi示波器提供世界最高的实时带宽

（规格：100GHz带宽和240GS/s采样率）

力科串行数据分析软件包SDAIII-CompleteLinQ

力科（Teledyne LeCroy）是第一个提供专用抖动分析和串行数据分析示波器的厂家，且目前的串行数据分析软件包SDAIII-CompleteLinQ已是第三代串行数据分析工具。该工具是业内唯一能够提供对4路串行信号同时进行眼图，抖动和噪声测量并方便的进行对比的分析工具。PAM4分析包正是基于这些经验而开发的，专用于PAM4信号的测试分析。

SDAIII-CompleteLinQ —— 串行数据、噪声和串扰分析选件

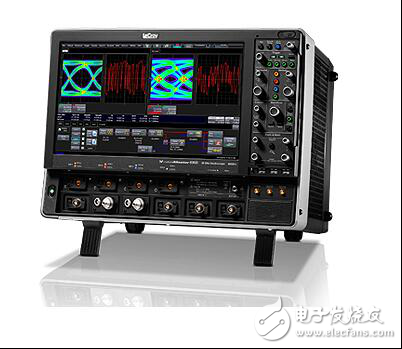

WaveMaster 8Zi-B 示波器

多通道信号系统的设计者们需要多通道的分析。释放多通道SDA分析的能力，去执行多达四通道的眼图和抖动测量。

特性：

· 使用多通道分析去同时测量、查看和比较四个通道的眼图与结果。

· 增加了分析串扰来源的功能，此功能是Teledyne LeCroy 实时示波器中所独有的。

· SDAIII“框架流对话框”可以直接访问所有眼图、抖动和噪声分析功能与信号完整性工具包。

· 获得最完整的串行数据分析工具，形成眼图和将抖动分解为Tj，Rj，Dj及进一步分解。

串行SDAIII适配示波器类型：

WavePro/SDA/DDA 7 Zi/Zi-A 示波器、WaveMaster/SDA/DDA 8 Zi/Zi-A示波器、LabMaster 9 Zi-A和10 Zi 示波器 等

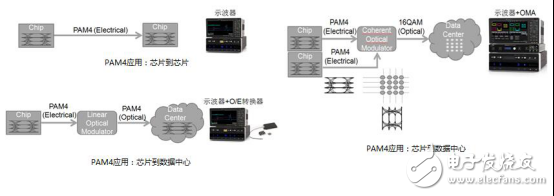

力科PAM4 应用演示：

除了串行数据分析，在保证数据在链路传输上的完整、一致性分析，力科推出8端口、12端口系列的信号完整性网络分析仪SPARQ。SPARQ使得S参数测量变得更加快捷。同时SPARQ能够对多链路差分结构的产品的串扰特征进行分析。另外，在10GBASE-T以太网物理层的物理媒介连接（PMA）的电气性能验证上，可使用QPHY-10GBASE-T自动化测试软件保证链路完整的电气一致性。

赛灵思（Xilinx）可编程 56G PAM4 收发器技术

在泰克、安捷伦提供完整链路PAM4 设计测试解决方案，半导体技术厂商、集成芯片及软件设计商同样提供丰富的基于PAM4 标准的半导体器件。赛灵思作为全球领先可编程逻辑方案提供商，在新一轮以太网高速数据链路要求下，研发出了最新基于16 FinFET+ 的可编程器件运行 56Gb/s 收发器。Xilinx PAM4全新架构包括：

· 以 50G+ 线路速率突破数据传输的物理极限

· 采用新一代均衡技术，最大程度减少通道损耗

· 支持芯片间、模块、直接附加线缆以及背板通信

赛灵思（Xilinx）运用的PAM4 传输机制为采用56G 收发器技术的16nm FinFET+ 可编程器件，针对下一代线路速率，PAM4 解决方案是业界公认的最具可扩展性的信令协议，其能够将现有基础架构的带宽提升一倍，从而助力推动新一轮光互联和铜线互联以太网的部署。

赛灵思 56G PAM4 收发器技术突破传统以线路速率传输数据的物理局限性，解决了插入损失和串话等问题。该技术支持芯片与芯片、模块、直联线缆或背板等应用的铜线和光学互联，支持实现超越Tb级以上线路卡、400G乃至 Tb 机架背板的下一代系统设计。

从低成本消费类产品到高端网络系统各种应用，赛灵思提供各系列收发器及支持性IP，赛灵思的高速串行收发器系列产品可实现最高的带宽、出色的自适应均衡以及业界领先的设计生产力工具。

Xilinx 收发器产品系列：

该收发器产品包含当前所有高速协议。GTH 和 GTY 收发器具备高标准光学互联所要求的低抖动特性，以及高难度背板操作所需的带PCS 的一流自适应均衡功能。

· UltraScale+ GTR （6.0 Gb/s）：Zynq 处理器子系统常见协议的最便捷集成

· UltraScale+ GTH （16.3 Gb/s）：支持最结实背板的低功耗与高性能

· UltraScale+ GTY （32.75 Gb/s）： 面向最快速光学与背板应用的最高性能；用于芯片对芯片、芯片对光纤和 28G 背板的 33G 收发器

· UltraScale GTH （16.3 Gb/s）：支持最结实背板的低功耗与高性能

· UltraScale GTY （30.5 Gb/s）： 面向最快速光学与背板应用的高性能；用于芯片对芯片、芯片对光纤和 28G 背板的 30G 收发器

· 7 系列 GTP （6.6Gb/s）： 面向消费类和传统串行标准的功率优化型收发器

· 7 系列 GTX （12.5Gb/s）： 在中等收发器中具备最低的抖动和最强的均衡性能

· 7 系列 GTH （13.1Gb/s）：凭借一流的抖动和均衡性能实现出色的背板和光学表现

· 7 系列 GTZ （28.05 Gb/s）：28nm FPGA 中最高速率、最低抖动的 28G 收发器

· Spartan-6 GTP （3.2 Gb/s）： 功耗与成本优化的收发器，面向成本敏感型应用

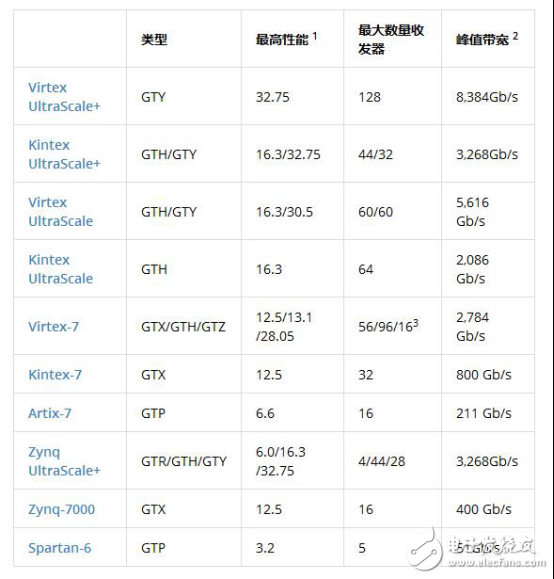

器件系列的支持范围：
