如何用热转印法制作PCB电路板？

在网上看到一组用热转印法制作PCB电路板的图片素材，勾起了满满的回忆。

当年在学校实验室就是这样快速制作PCB的。

虽说当今互联网时代，在网上下单制作PCB，非常便宜，质量又好，但哪怕是加急制版也还要两三天才能拿到手。

热转印制作PCB电路板的方法，对于制作不是非常复杂的PCB，可以快速做出来验证当下的想法，大大缩短等待时间，非常有意义。

下面欣赏一下热转印法制板的具体过程。

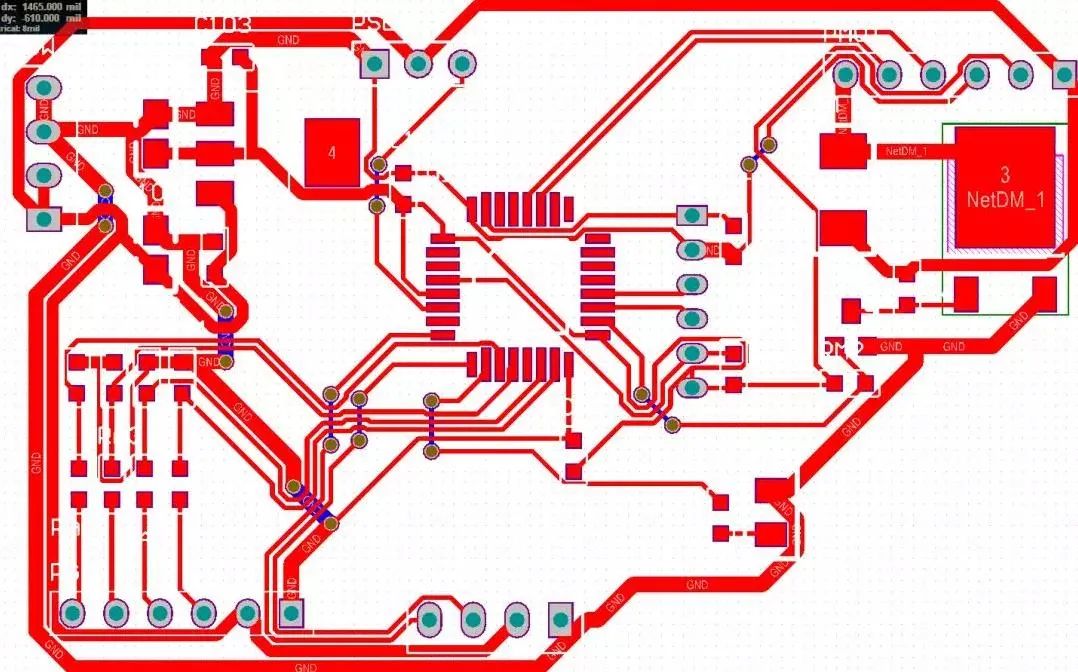

1、绘制PCB电路板。

2、以单面板为例，设置只打印TOP LAYER层和过孔层。

记得要设置为“镜像”打印哦，不然转印到覆铜板上，方向是反的。

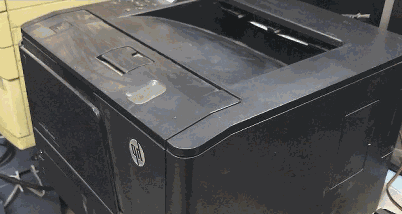

3、用打印机打印到热转印纸上。

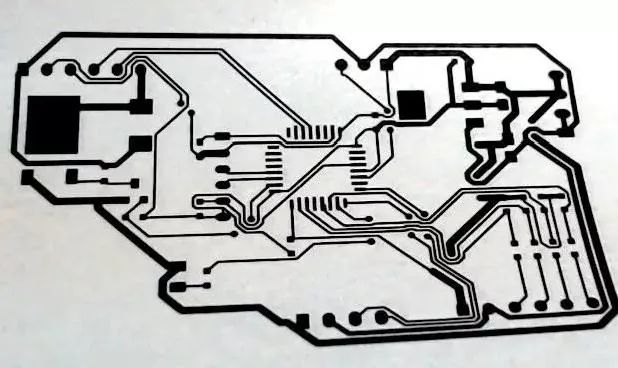

打印出来的效果：

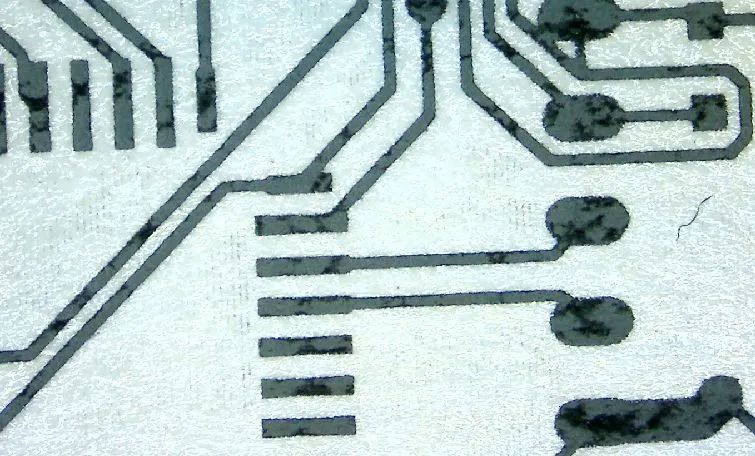

注意线宽不能太细，这个电路板设置的最细的线宽为10mil：

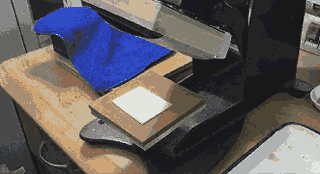

4、将热转印纸贴在覆铜板上，用热转印机转印电路。

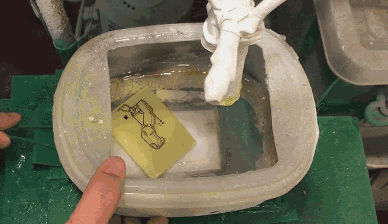

5、将转印好电路的覆铜板放入腐蚀槽，腐蚀槽内装有盐酸和双氧水的混合腐蚀液，然后晃啊晃，加速铜和腐蚀液的反应。腐蚀液也可以使用三氯化铁。

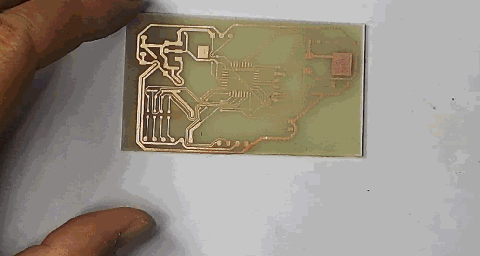

6、很快就腐蚀好了。注意不要触碰高浓度的腐蚀液，加水冲洗后再接触人手。

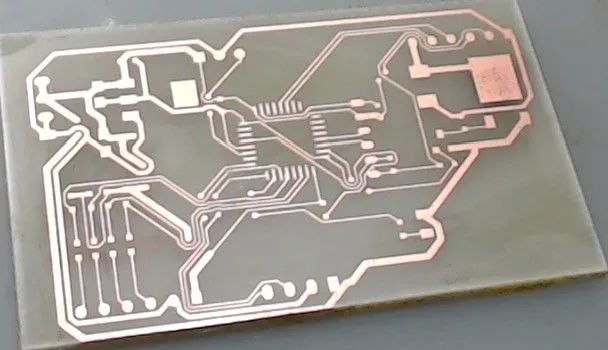

7、使用丙酮，将黑色的墨粉擦除。

8、在电路板表面涂抹助焊剂。

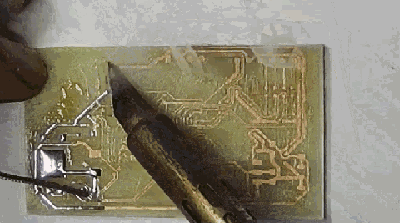

9、上锡。方便焊接，同时保护铜皮不被腐蚀。

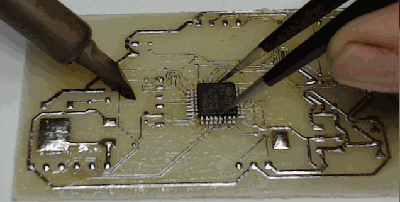

10、焊接元器件。

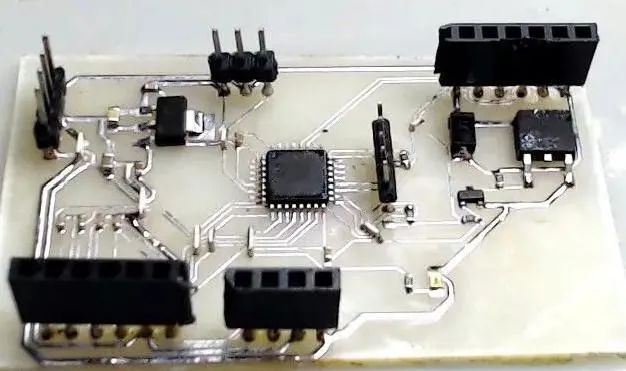

11、焊接完毕，用洗板水洗过的电路板。

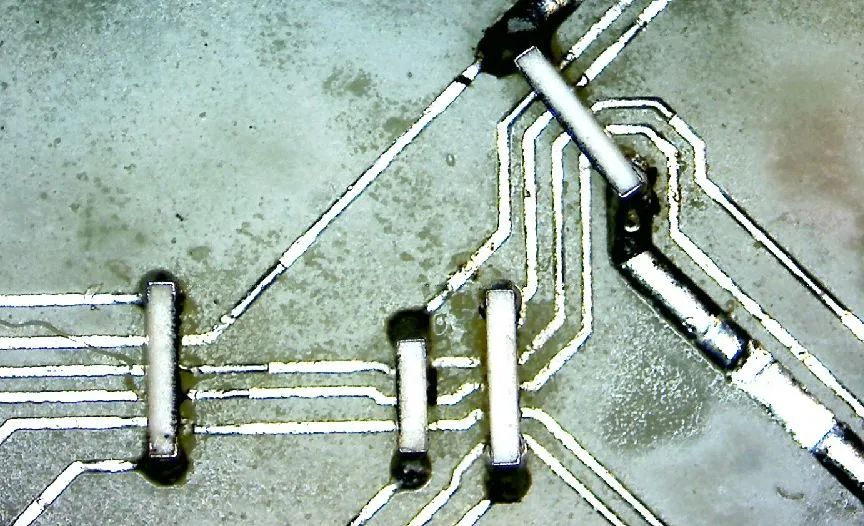

12、电路板有多处“跳线”，用0603、0805、1206封装的0欧姆电阻实现。

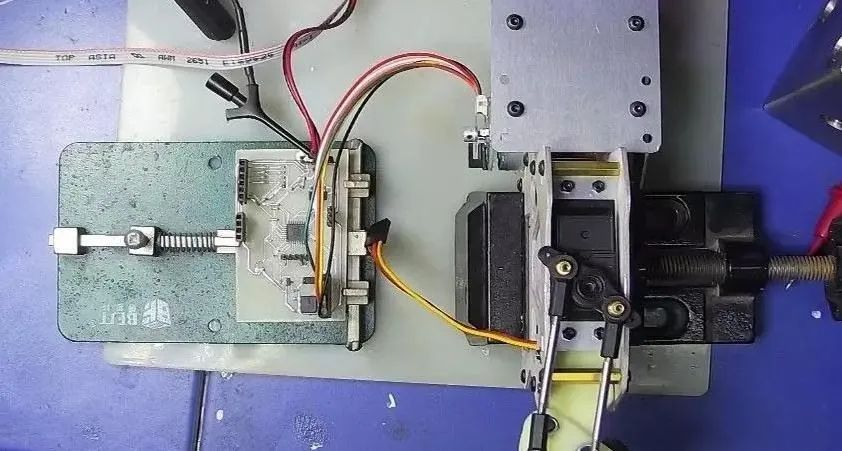

13、制作好咯，开始调试！
