问：了解模块化连接器

RJ系统（注册插座）自20世纪60年代早期开始，便广泛应用于电信和数据通信行业中，并被FCC在1976年归类为注册插座（RJ）系统，该系统标准化了布线模式、信号规格和连接器本身的物理结构。

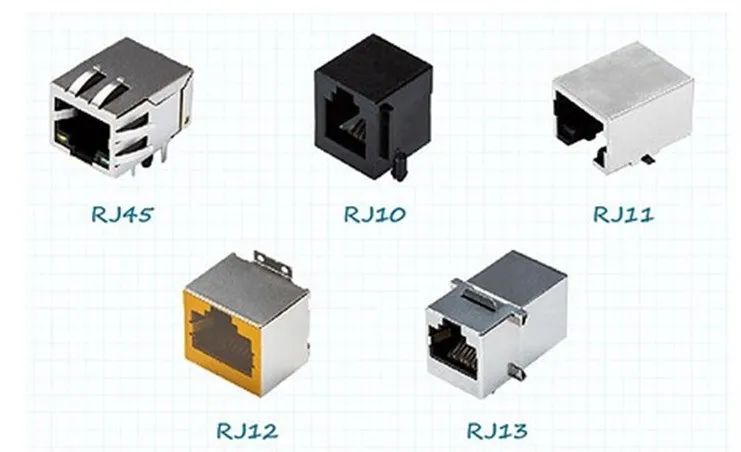

图1：常用的模块化连接器类型示例（图片来源：CUI Devices）

常见类型

市面上有各种适用于特定应用的模块化连接器。最常见的连接器类型及其规格如下：

RJ10– 用于某些电话听筒的简单款4P4C矩形连接器
RJ11– 用于有线电话的最常见的6P4C，可以是6P2C、6P4C或6P6C方形连接器，作用是将调制解调器连接到电话线
RJ12– 与RJ11的尺寸相同，但采用的是6P6C
DEC MMP/MMJ– 小型版本的RJ11/12连接器，用于美国数字设备公司的设备
RJ13– 6P4C，与RJ12类型类似，但具有线后电路
RJ14– 6P4C，具有两条线，可连接两个电话或调制解调器
RJ21– 模块化连接器，最多包含50个连接头，用于在大型电话系统中连接多达25个电路
RJ22– 外形类似于RJ11，但采用的是4P4C，通常用于连接手机
RJ25– 6P6C，与RJ11类似，但可以连接三台器件
RJ45– 8P8C或8P10C，用于以太网LAN、WAN、WiFi路由器、服务器、调制解调器、智能电视、电脑、游戏控制器、工业/工厂自动化、IP电话（VOIP）系统、IoT、单片机和机器人
RJ48– 8P8C，与RJ45类似，但用于连接T1数据线的屏蔽线缆

模块化连接器可以包含2个、4个、6个、8个或10个连接头位置，尽管这些位置并不一定都能填满。举例而言，RJ11 电话连接器通常有4或6个连接，而**以太网（**RJ45 ）连接器则有8个（8P8C）连接。

标准的命名方案通常定义了连接器的布线，因此6P2C连接器的含义是——包含6个位置和2个连接头，而用于电话听筒电线的4P4C连接器则包含4个位置和4个连接头。虽然大多数连接头均用于信号传输，但RJ连接器连接头也可用于提供低压交流或直流电源。

附加功能

模块化连接器具有诸多附加功能，例如：

屏蔽，使得较长线缆避免电磁干扰（EMI）或射频干扰（RFI）。广泛使用的屏蔽型RJ45和RJ48连接器可将线缆上的屏蔽编织带的接地延续到连接器安装的面板上。
键控，认证的RJ45连接器采用了一个凸片，以阻止连接器以错误的方式插入插座中。这种功能通常不会出现在标准8P8C连接器上。颜色编码可用于指示哪些线缆可以使用特定的网络连接点。
安装选项，常用的选项包括面板安装、板安装、通孔安装和表面安装到PCB。模块化插座具有垂直或水平方向。
显示器和指示灯，内置指示功能，如彩色状态LED。
高可靠性变体，可以包括EMI / RFI屏蔽、特殊键控、保护罩功能，以及可支持更高插拔次数的耐用型产品，。

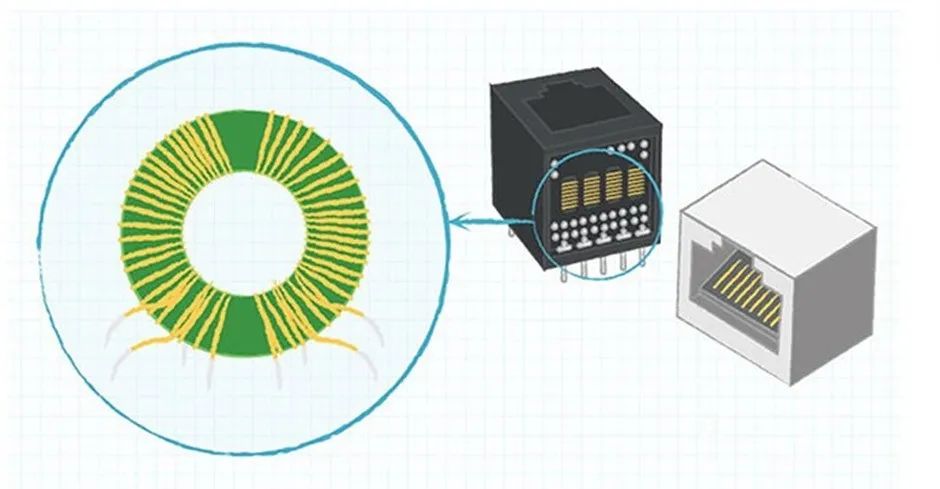

带磁性的插座，可提高xBASE-T网络中的EMI屏蔽和连接可靠性。这些是插座中的线绕组件，可以防止瞬变能量，并提供隔离、信号平衡和阻抗匹配。
