具电缆压降补偿功能的 5V、2.5A USB、35V 输入降压型稳压器

LT3697 采用了一个高效电源开关，并与必要的振荡器、控制和电缆补偿电路一起集成在单颗芯片中。内部电缆补偿具有可编程性以适应电缆的长度和线径，双路输入反馈在故障情况下提供了一个额外的保护级，从而可进一步地保护 USB 器件。该器件的其他特点包括一个 FLT 标记、短路和热保护。

LT3697EMSE 采用耐热性能增强型 MSOP-16 封装，每片价格为 2.75 美元。工业温度级版本 LT3697IMSE经过测试并保证工作在 -40°C 至 125°C 的工作结温范围，每片价格为 3.03 美元。所有均为千片批量的每片价格，而且两种版本都有现货供应。

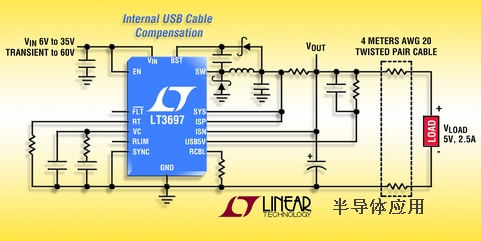

照片说明：具电缆压降补偿功能的 35V (60V 瞬态电压) 输入、USB 5V 2.5A 输出、 2.2MHz 降压型稳压器

性能概要：LT3697

·准确的 5V 输出

·可编程电缆压降补偿

·可编程输出电流限值

·可调输出范围：5.0V 至 6.1V

·双路输入反馈允许在 USB 开关的输出端上进行调节

·有源负载可降低输出过冲

·FLT 标记负责指示 USB 输出端上的过流

·1.5ms FLT 标记延迟用于滤除热插拔事件

·USB 输出电流监视器

·宽输入范围：可采用 5V 至 35V 电压来运作，能承受达 60V 的输入瞬态电压

·2.5A 最大输出电流

·可安全耐受至 GND 和汽车电池的输出短路

·可调开关频率范围：300kHz 至 2.2MHz

·可同步范围：300kHz 至 2.2MHz

·小外形的耐热性能增强型 16 引脚 MSOP 封装
