RY8401 42V 0.6A 800KHz同步降压稳压器

功能

• 宽4V至38V工作输入范围

• 500mΩ / 300mΩ 低RDS（ON）内部电源金属氧化物半导体场效应晶体管

• 关断电压：42V

• 600mA连续输出电流

• 输出电压可调至0.8V

• 800KHz开关频率

• 无需肖特基二极管

• 短保护与折返模式

• 综合内部薪酬

• 内置过流限制 • 热停机

• 内置过电压保护

• 采用SOT23-6封装

• 支持 PSM 模式

• -40°C至+85°C温度范围

• 内软启动

应用

• 电池供电设备

• 工业分布式电源应用

• 便携式媒体播放器

• 便携式手持仪器

描述

• RY8401器件是一种高效同步降压DC/DC调节器。它具有宽输入范围，适用于多种应用，例如从非稳压电源获取电力调节。该器件采用低RDSON（典型值为 500mΩ / 300mΩ）的内部开关，以实现最高效率（典型值为92%）。支持 PSM 模式，工作频率固定为800kHz，这使得即使使用小型外部组件，仍能保持较低的输出电压纹波。通过 OVP 功能，该IC可承受高达42V的输入电压。RY8401支持600mA的连续输出电流，标称反馈电压为0.8V。

• 其他功能包括：热关机、VIN低电压锁定和栅极驱动低电压锁定。RY8401采用低剖面SOT23-6封装。

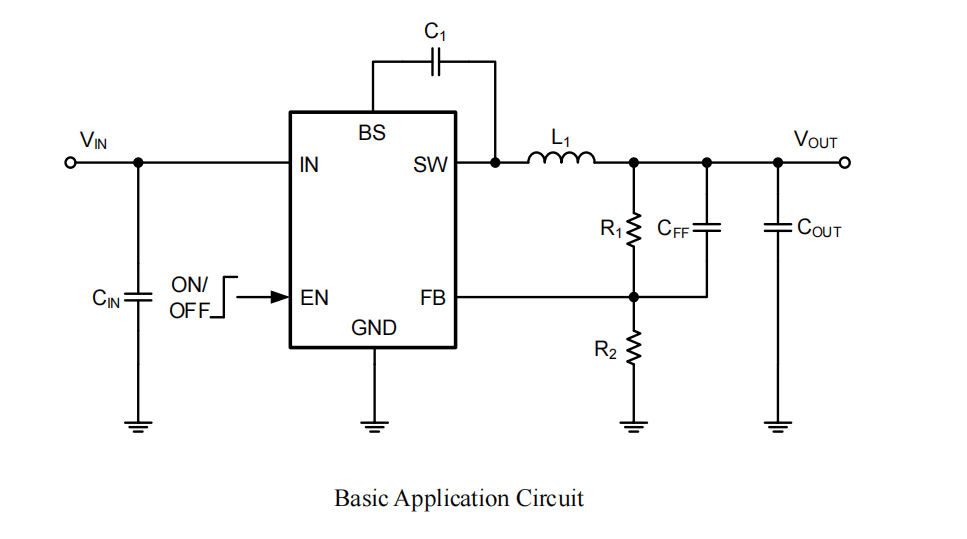

典型应用电路

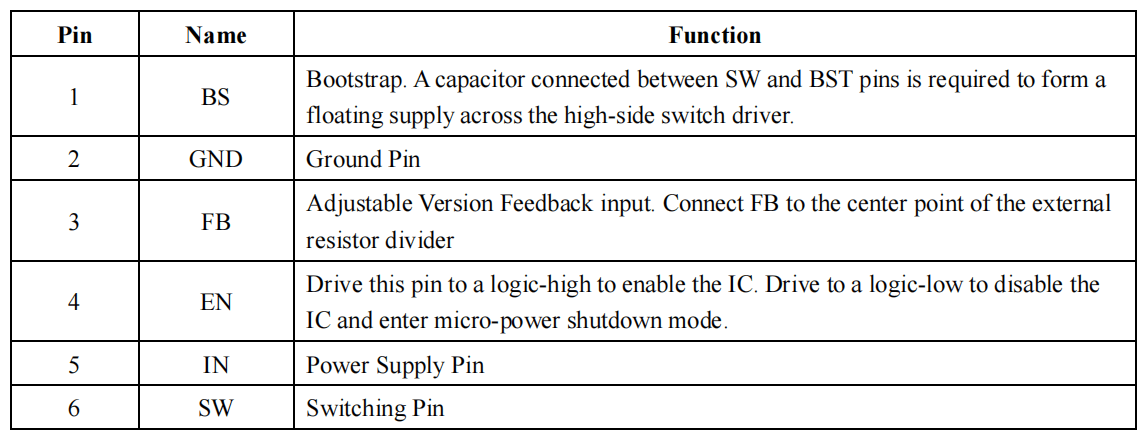

引脚配置
