RY8601 60V 600mA 500KHz异步降压稳压器

功能

• 宽5V至60V工作输入范围

• 500mΩ 内部功率 MOSFET

• 600mA连续输出电流

• 输出电压可调，范围从0.8V起

• 500KHz开关频率

• 低电磁干扰特征

• 短路保护

• 内软启动

• 内置过流限制

• 热力停机

• 内置过电压保护

• 提供SOT23-6封装

• PSM 轻载高效模式

• -40°C至+85°C温度范围

应用

• 汽车GPS

• 线性充电器的电源

• 汽车娱乐

• 网络设备

描述

• RY8601是一款电流模式单片式降压开关稳压器。其工作输入电压范围为5V至60V，可在宽输入电压范围内稳定输出600mA的连续电流，具备出色的负载调节能力和线路稳定性。在轻载状态下，稳压器采用低频工作模式，既能保持高效率又能有效抑制输出纹波。电流模式控制技术可实现精准的负载瞬态响应。该器件通过精准控制开关边沿，显著降低电磁干扰（EMI）特性。故障保护功能全面，包括过压保护、过流保护、短路保护、热保护及输入欠压锁定。RY8601采用SOT23-6封装，提供紧凑型解决方案，外部元器件配置精简。

典型应用电路

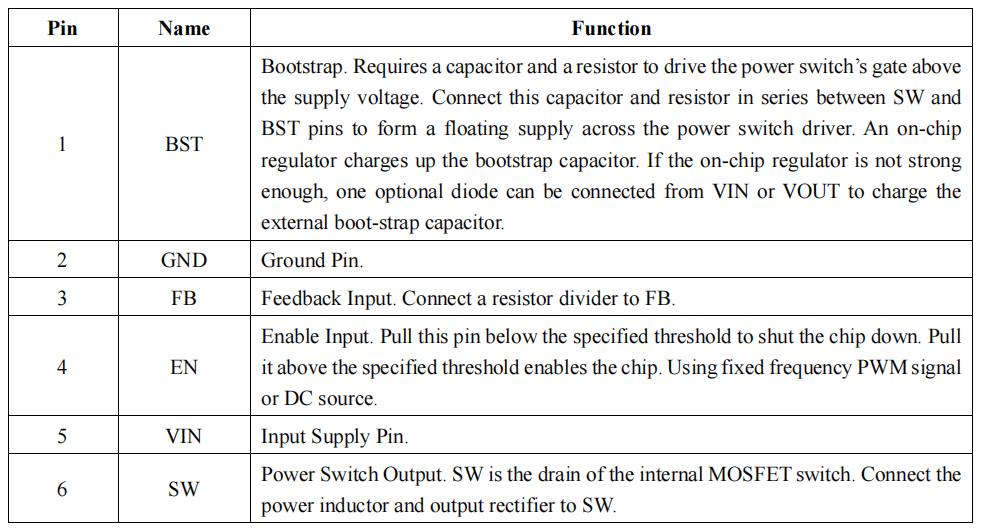

引脚配置
