MAX660电荷泵反极性开关集成稳压器的应用

　　MAX660可以把正输入电压变换成负输出电压，也可以把负输入电压变换成正输出电压，还可以产生二倍压，即输出电压为输入电压的2倍。使用MAX660可以简化设计，非常适用于便携式仪表。

　　MAX660的主要电气参数见表1。

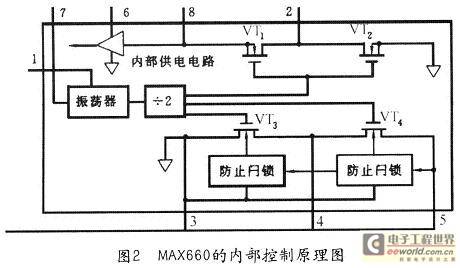

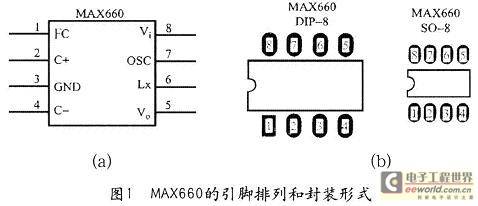

　　MAX660有DIP一8和SO一8两种封装形式。MAX660的引脚排列和封装形式分别见图1(a)和图1(b)。MAX660的内部控制原理图如图2所示。

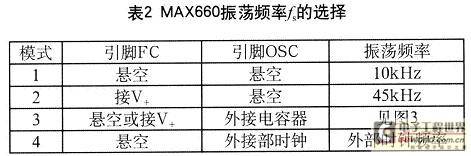

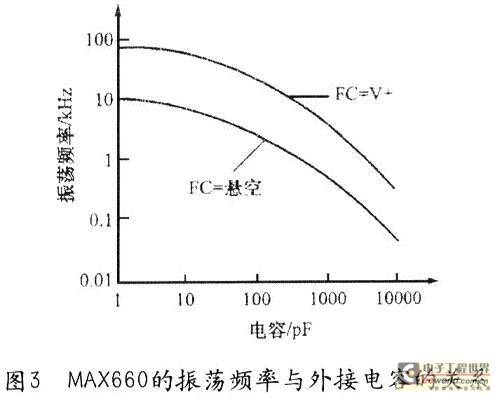

　　MAX660振荡频率fS的选择见表2和图3。

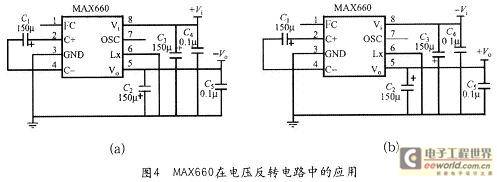

　　图4为MAX660在电压反转电路中的应用。图4(a)为正输入负输出，图4(b)为负输入正输出。在应用图4电路时，应注意的是随负载电流的增加，输出电压会有所跌落。例如，当负载电流为100mA，输入电压为5V时，输出电压约为一4．35V。输出电压的纹波与负载电流、振荡频率、C2及其等效电阻(ESR)等有关。例如，当负载电流为100mA、振荡频率为10kHz、C2为150μF、ESR为0．2Ω时，纹波电压约为90mV。当C2为390μF，而其他参数不变时，纹波电压约为45mV。

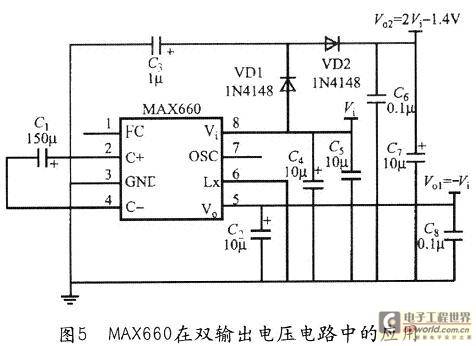

　　图5为MAX660在双输出电压电路中的应用。Vo2=2Vi一1．4V为倍压输出，Vo1=一Vi为反极性输出。

　　在应用图5电路时，应考虑到电荷泵电容C1与储能电容C2的损耗。由于电荷泵工作时，电荷泵电容C1的充放电电流大于负载电流，C1的损耗约为其等效电阻ESR损耗的4倍，即负载电流乘以ESR的4倍。而C2的损耗为其等效电阻ESR乘以负载电流。
