LED照明驱动选择与设计技巧介绍

一、LED驱动器通用要求

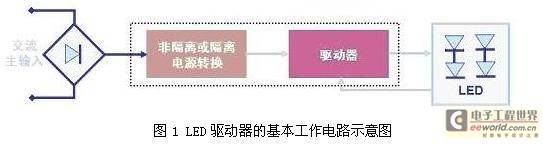

LED 的排列方式及LED光源的规范决定着基本的驱动器要求。LED 驱动器的主要功能就是在一定的工作条件范围下限制流过LED 的电流， 而无论输入及输出电压如何变化。LED驱动器基本的工作电路示意图如图1所示，其中所谓的“隔离”表示交流线路电压与LED(即输入与输出)之间没有物理上的电气连接，最常用的是采用变压器来电气隔离，而“非隔离”则没有采用 高频变压器来电气隔离。

值得一提的是，在LED 照明设计中，AC-DC 电源转换与恒流驱动这两部分电路可以采用不同配置：

1)整体式(integral)配置，即两者融合在一起，均位于照明灯具内，这种配置的优势包括优化能效及简化安装等；

2)分布式(distributed)配置，即两者单独存在，这种配置简化安全考虑，并增加灵活性。

二、如何选择LED驱动方式

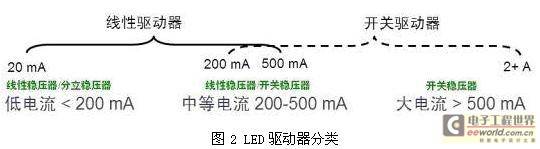

如今在市场上典型的LED驱动器包括两类，即线性驱动器和开关驱动器；大概的适用范围见图2。如电流大于500mA的大电流应用采用开关稳压器，因为线性驱动器限于自身结构原因，无法提供这样大的电流；而在电流低于200mA的低电流应用中，通常采用线性稳压器或分离稳压器；而在200至500mA的中等电流应 用中，既可以采用线性稳压器，也可以采用开关稳压器。

开关稳压器的能效高，且提供极佳的亮度控制。线性稳压器结构比较简单，易于设计，提供稳流及过流保护，且没有电磁兼容性(EMC)问题。

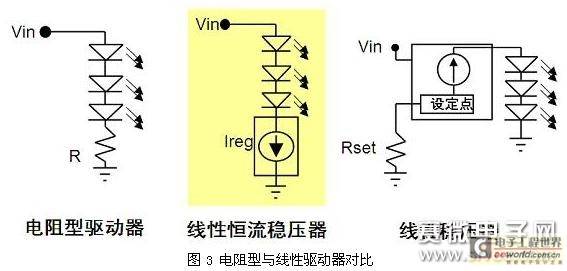

在低电流LED应用中，电阻型驱动器尽管成本较低且结构简单，但这种驱动器在低电压条件下，正向电流较低，会导致LED亮度不足，且在负载突降等瞬态条件下，LED可能受损；并且电阻是耗能元件，整个方案的能效较低，见下图示例。

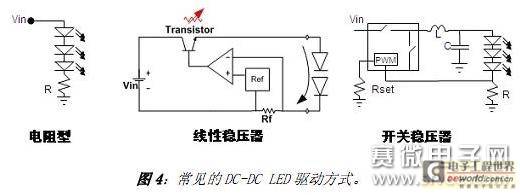

例如在采用 DC-DC 电源的LED 照明应用中，可以采用的LED 驱动方式有电阻型、线性稳压器及开关稳压器等，基本的应用示意图参见图 4。

电阻型驱动方式中，调整与LED 串联的电流检测电阻即可控制LED 的正向电流，这种驱动方式易于设计、成本低，且没有电磁兼容(EMC)问题，劣势是依赖于电压、需要筛选(binning) LED，且能效较低。

线性稳压器同样易于设计且没有EMC 问题，还支持电流稳流及过流保护(fold back)，且提供外部电流设定点，不足在于功率耗散问题，及输入电压要始终高于正向电压，且能效不高。开关稳压器通过PWM 控制模块不断控制开关(FET)的开和关，进而控制电流的流动。

开关稳压器具有更高的能效，与电压无关，且能控制亮度，不足则是成本相对较高，复杂度也更高，且存在电磁干扰(EMI)问题。LED DC-DC 开关稳压器常见的拓扑结构包括降压(Buck)、升压(Boost)、降压-升压(Buck-Boost)或单端初级电感转换器(SEPIC)等不同类型。

其中，所有工作条件下最低输入电压都大于LED 串最大电压时采用降压结构，如采用24 Vdc 驱动6 颗串联的LED；与之相反，所有工作条件下最大输入电压都小于最低输出电压时采用升压结构，如采用12 Vdc 驱动 6 颗串联的LED；而输入电压与输出电压范围有交迭时可以采用降压-升压或SEPIC 结构，如采用12 Vdc 或12 Vac 驱动 4 颗串联的LED，但这种结构的成本及能效最不理想。

三、LED驱动器标准

LED 驱动器本身也在不断演进， 着重于进一步提高能效、 增加功能及功率密度。 美国“能源之星”的固态照明规范提出的是照明器具级的能效限制，涉及包括功率因数在内的特定产品要求。而欧盟的IEC 61347-2-13 (5/2006)标准针对采用直流或交流供电的LED模块的要求包括：

最大安全特低电压(SELV)工作输出电压≤25 Vrms (35.3 Vdc)

不同故障条件下“恰当”/安全的工作

故障时不冒烟或易燃

此外，ANSI C82.xxx LED 驱动器规范仍在制定之中。而在安全性方面，需要遵从UL、CSA 等标准，如UL1310 (Class 2)、UL 60950、UL1012。此外，LED 照明设计还涉及到产品寿命周期及可靠性问题。

四、LED驱动设计5大技巧要领

1、芯片发热

这主要针对内置电源调制器的高压驱动芯片。假如芯片消耗的电流为2mA，300V的电压加在芯片上面，芯片的功耗为0.6W，当然会引起芯片的发热。驱动芯片的最大电流来自于驱动功率mos管的消耗，简单的计算公式为I=cvf(考虑充电的电阻效益，实际I=2cvf，其中c为功率MOS管的 cgs电容，v为功率管导通时的gate电压，所以为了降低芯片的功耗，必须想办法降低c、v和f。如果c、v和f不能改变，那么请想办法将芯片的功耗分到芯片外的器件，注意不要引入额外的功耗。再简单一点，就是考虑更好的散热吧。

2、功率管发热

功率管的功耗分成两部分，开关损耗和导通损耗。要注意，大多数场合特别是LED市电驱动应用，开关损害要远大于导通损耗。开关损耗与功率管的cgd和cgs以及芯片的驱动能力和工作频率有关，所以要解决功率管的发热可以从以下几个方面解决：

A、不能片面根据导通电阻大小来选择MOS功率管，因为内阻越小，cgs和cgd电容越大。如1N60的cgs为250pF左右，2N60的cgs为350pF左右，5N60的cgs为1200pF左右，差别太大了，选择功率管时，够用就可以了。

B、剩下的就是频率和芯片驱动能力了，这里只谈频率的影响。频率与导通损耗也成正比，所以功率管发热时，首先要想想是不是频率选择的有点高。想办法降低频率吧!不过要注意，当频率降低时，为了得到相同的负载能力，峰值电流必然要变大或者电感也变大，这都有可能导致电感进入饱和区域。如果电感饱和电流够大，可以考虑将CCM(连续电流模式)改变成DCM(非连续电流模式)，这样就需要增加一个负载电容了。

3、工作频率降频

这个也是用户在调试过程中比较常见的现象，降频主要由两个方面导致。输入电压和负载电压的比例小、系统干扰大。对于前者，注意不要将负载电压设置的太高，虽然负载电压高，效率会高点。

对于后者，可以尝试以下几个方面：

a、将最小电流设置的再小点；

b、布线干净点，特别是sense这个关键路径；

c、将电感选择的小点或者选用闭合磁路的电感；

d、加RC低通滤波吧，这个影响有点不好，C的一致性不好，偏差有点大，不过对于照明来说应该够了。无论如何降频没有好处，只有坏处，所以一定要解决。

4、电感或者变压器的选择

很多用户反应，相同的驱动电路，用a生产的电感没有问题，用b生产的电感电流就变小了。遇到这种情况，要看看电感电流波形。有的工程师没有注意到这个现象，直接调节sense电阻或者工作频率达到需要的电流，这样做可能会严重影响LED的使用寿命。所以说，在设计前，合理的计算是必须的，如果理论计算的参数和调试参数差的有点远，要考虑是否降频和变压器是否饱和。变压器饱和时，L会变小，导致传输delay引起的峰值电流增量急剧上升，那么LED的峰值电流也跟着增加。在平均电流不变的前提下，只能看着光衰了。

5、LED电流大小

我们都知道LED ripple过大的话，LED寿命会受到影响。对于LED ripple过高影响有多大，一些LED厂表示30%以内都可以接受，不过后来没有经过验证。建议还是尽量控制小点。如果散热解决的不好的话，LED一定要降额使用。也希望有专家能给个具体指标，要不然影响LED 的推广。

读完本文，相信你会觉得 LED驱动设计并不难，一定要做到心中有数，只要做到调试前计算，调试时测量，调试后老化，相信我们都可以轻松搞LED了。
