【集微拆评】大疆Mavic Air2 拆解：如何打造影像界的“全能”无人机

集微网消息，短视频时代，除了手持设备拍摄视频之外，航拍也通过消费级无人机市场进入大众视线，受到不少消费者追捧。大疆自然是其中的代表，为了满足不同用户的需求，大疆的无人机系列上到电影专业级别下到入门娱乐级别均有覆盖。

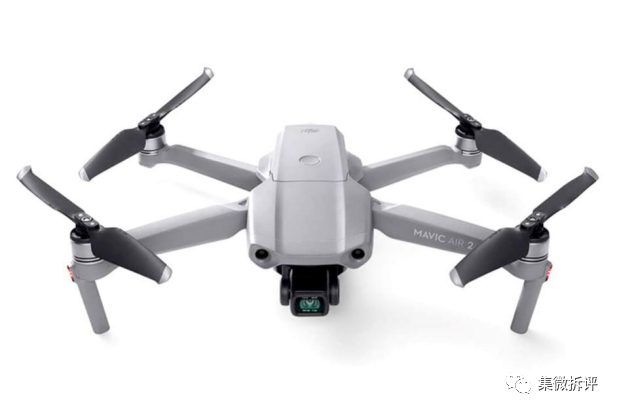

近期，大疆推出了二代Mavic Air，相较于两年前的一代，此次有了较大的更新。Mavic Air2最大更新亮点在于4800万像素的提升以及34分钟的飞行时间，相比第一代Mavic Air来说续航里程提升了13分钟。
Mavic Air 2 拥有 DJI 先进的全景拍摄模式，图像动态范围更高，色彩更加生动而准确。它还配备了索尼IMX586图像传感器，并支持Quad Bayer技术，带来更高的动态范围和色彩灵敏度。增强的三轴云台可稳定每一帧画面，即使在大风天气或复杂环境下，也能拍出极为可靠的照片和视频。
Mavic Air 2 支持 8K 移动延时摄影，搭载了OcuSync2.0图传技术支持1080P/30fps最远10公里图传距离，官网售价单机4999元。
本期集微拆评就带来Mavic Air2的拆解。

配置一览
云台：4800万像素摄像机
电池：3500mAh锂离子聚合物电池（额定电量）
特色：小巧轻便 `  50米高度精准悬停  `  6个避障传感器 ` 三轴云台

拆解步骤
Mavic Air2无人机选用的是可拆电池，通过金属弹片固定在无人机背部。启动开关也集成在电池盒上。

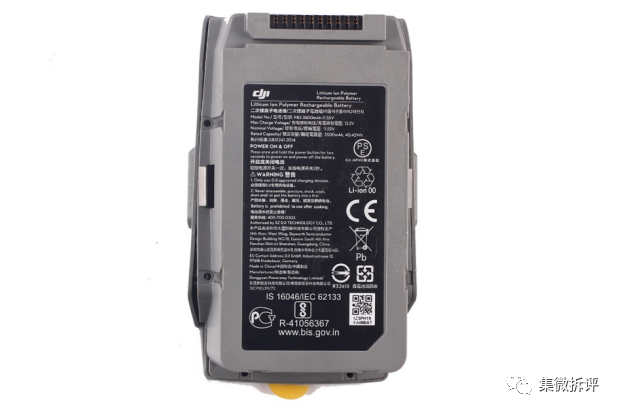

11.55V，3500mAh锂电池模组型号：PB2-3500mAh-1155V。背面标签显示电池由东莞新能安科技有限公司生产。

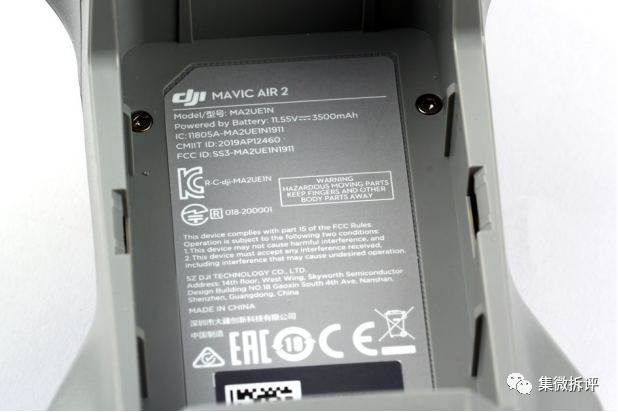

无人机电池仓内标签信息

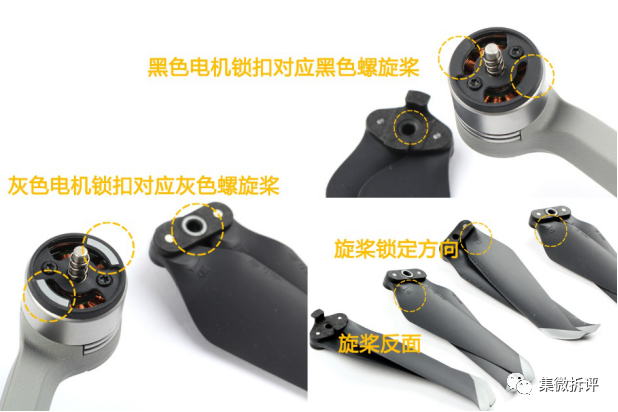

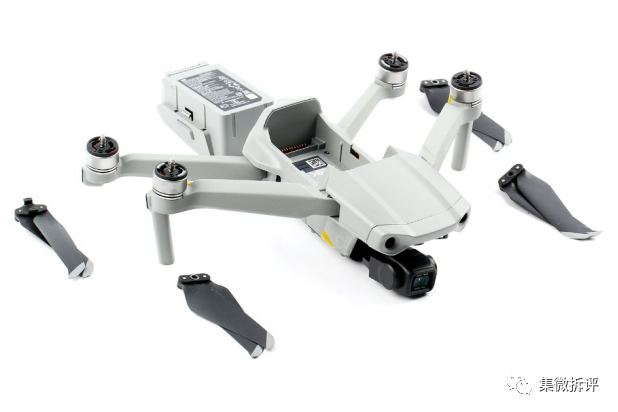

螺旋桨两两为一组，组装时螺旋桨与电机上都有颜色标记防止组装错误，并且每对螺旋桨都有一副备用桨叶。

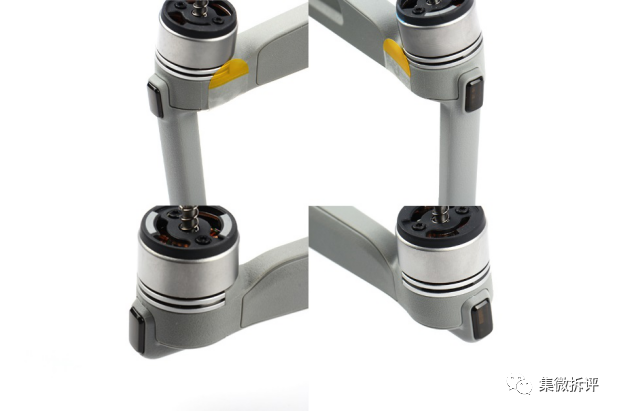

无人机四端都带有飞行信号灯。

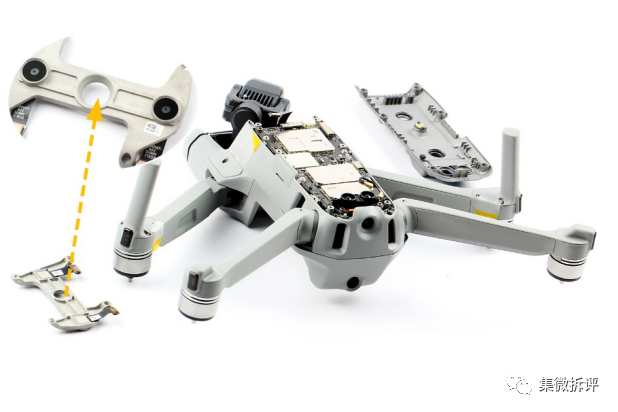

无人机下方盖板通过6颗内六角螺丝固定。底部避障传感器支架两侧共有3颗内六角螺丝，避障传感器通过BTB接口与主板固定。

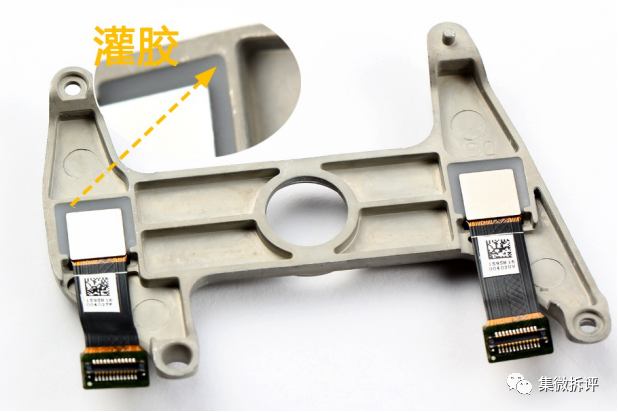

模块上固定有两颗SmartSens的传感器用于避障功能，传感器模组采用灌胶方式固定在金属支架上。

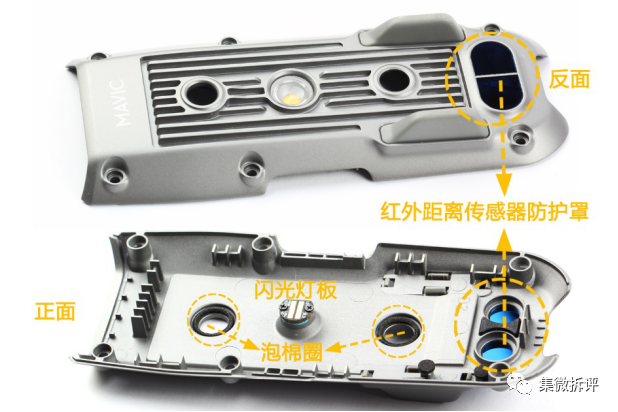

无人机底壳采用金属材质制造，中心是一颗LED补光灯，补光灯板通过2颗十字螺丝固定。避障传感器视窗口内侧有泡棉材料，一端有两处红外距离传感器防护罩。

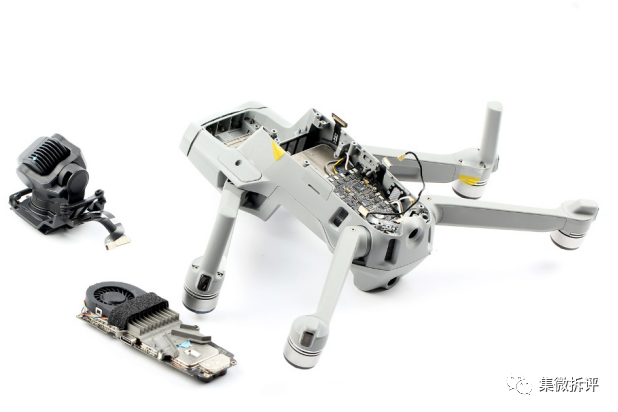

卸下固定云台的6颗六角螺丝，断开与主板的BTB接口，取下三轴云台。断开主板上所有BTB连接器和RF同轴电缆线，取下主板。主板通过卡扣固定在机身内。

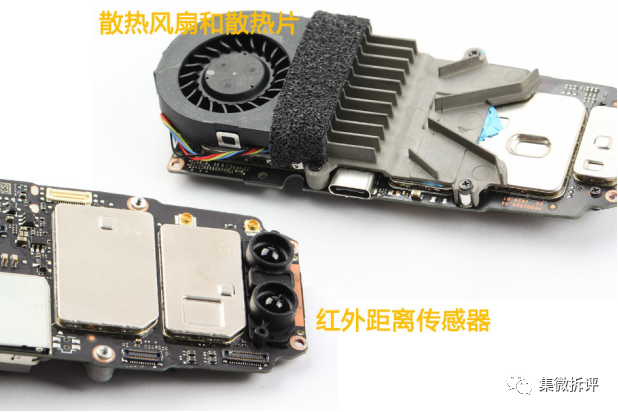

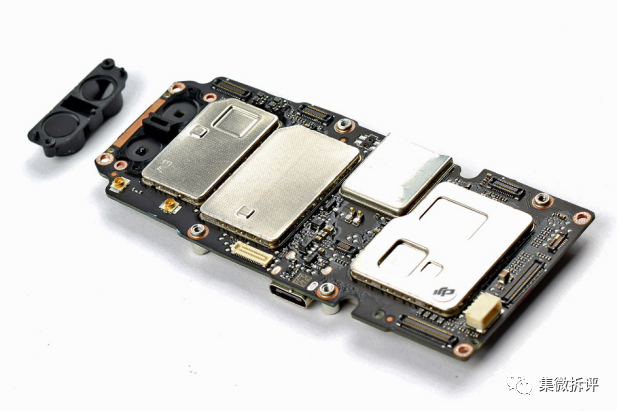

两颗红外距离传感器通过两颗十字螺丝固定在主板背面，主板正面则是散热风扇和散热片。

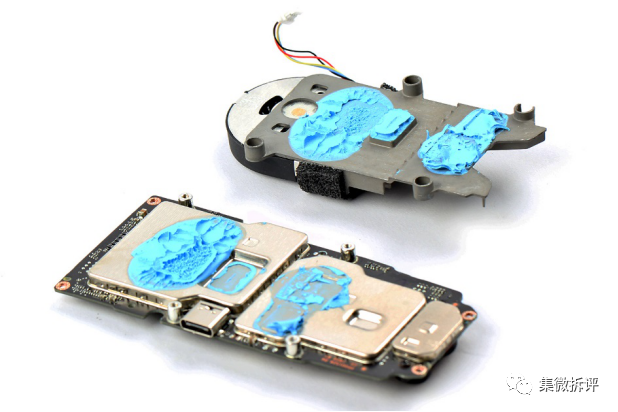

散热片与主板之间涂有大量的蓝色散热硅脂。

两颗红外距离传感器的主要作用是让Mavic Air2在50米高度范围内精准悬停。

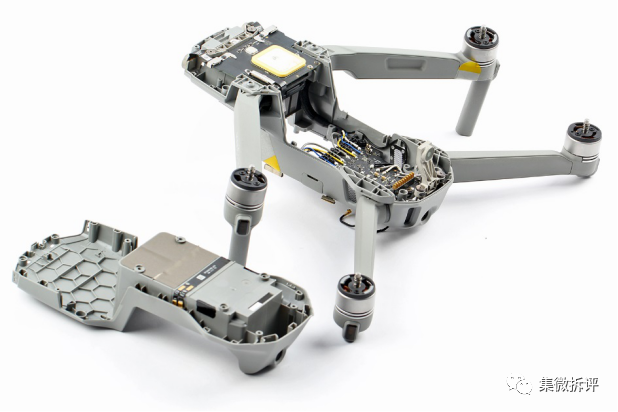

从电池仓内拧下6颗六角螺丝，撬开无人机顶盖和机身的卡扣，取下无人机顶盖。顶盖内侧有一层导电胶布和一条接地软板。

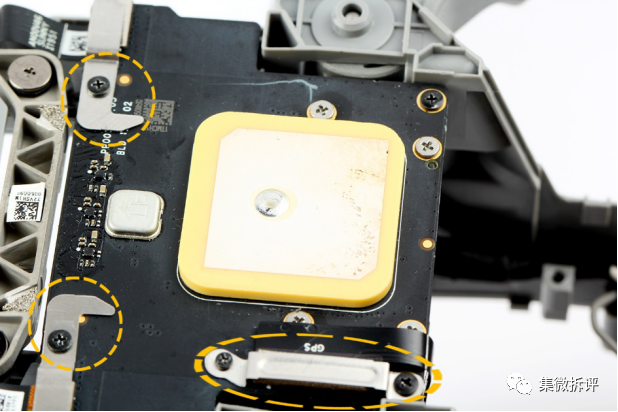

固定在机身前端的是GNSS卫星定位板，主板与前方两个避障传感器以及电源板都通过BTB接口连接。接口都有使用金属板和螺丝二次固定。

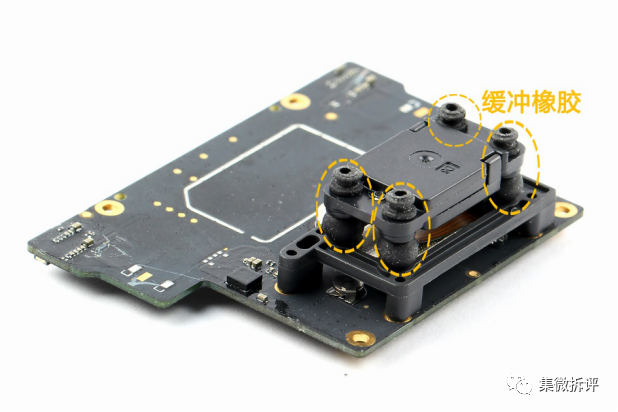

GNSS卫星定位板反面用螺丝固定着电子陀螺仪模块，该模块与机身之间有缓冲橡胶。

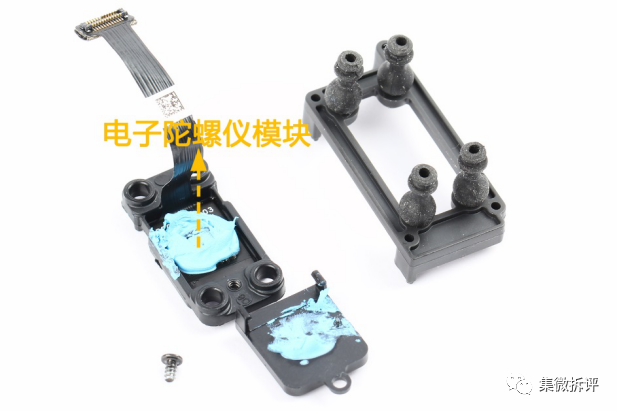

除了螺丝外，电子陀螺仪模块还通过BTB接口与卫星定位板连接。取下模块并进行拆解后发现中间是一块软硬结合板，板上集成多颗9轴加速度计和电子陀螺仪芯片。并涂有大量蓝色散热硅脂。

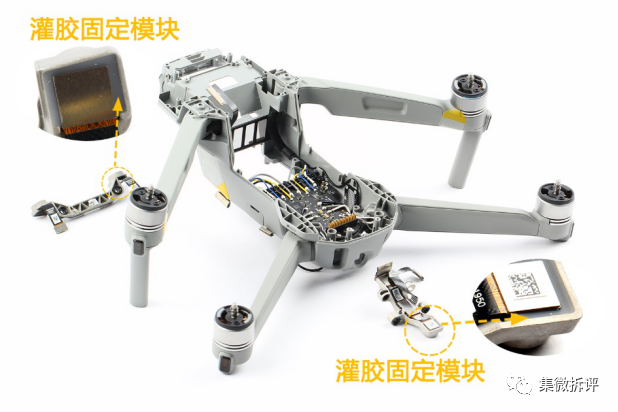

前后两组避障传感器模块都通过螺丝固定。这两组避障传感器同样使用灌胶方式固定在金属支架上，四颗传感器同样都为SmartSens的产品。

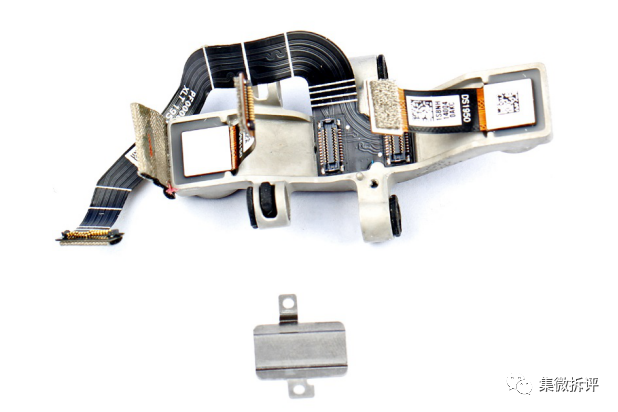

由于布局的原因，后两颗模组通过连接同一根FPC软板来连接主板。并通过金属板固定接口。

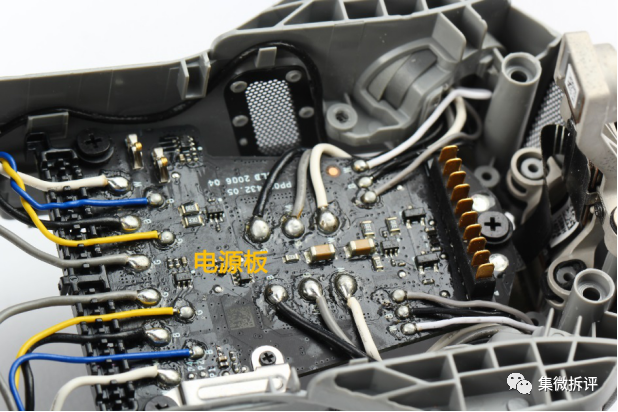

四轴电机连接线和飞行灯连接线都通过焊锡焊在电源板上。拆解电源板时，除了螺丝外，还需要使用电烙铁断开各导线与电源板之间的连接。

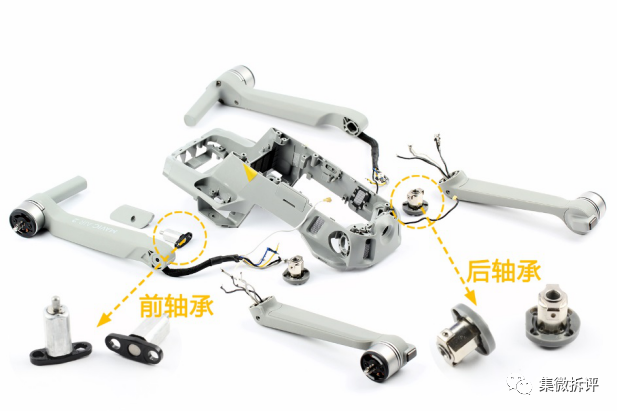

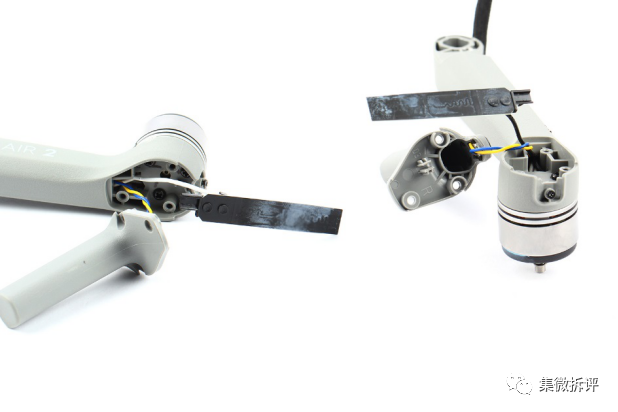

取下四个支撑臂需要先拧掉固定螺丝，取出轴承，然后才可拆下。

对前支撑臂进行拆解后，在下方的支撑件可以看到PCB天线板。

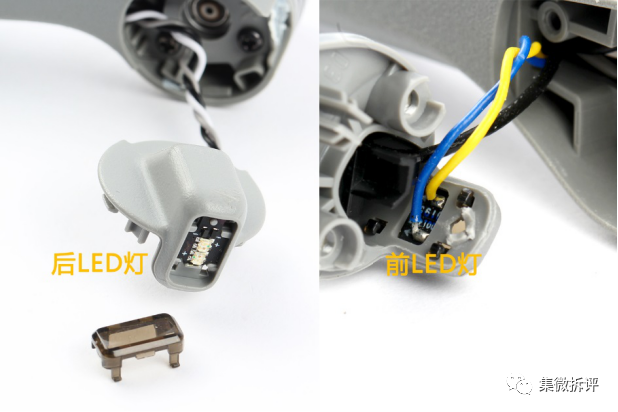

前臂的飞行LED灯小板固定在与支撑件的连接处。后臂的则是固定在底盖上。

云台拆解
mavic Air2的三轴云台带有一颗4800万像素摄像头。摄像头和云台驱动电机各通过一条软板与主板连接。
云台的拆解还算简单，撬开云台周边四个盖板，模组后盖的两颗螺丝位于摄像头模组两侧，摄像头模块则通过三颗螺丝固定在模组内。

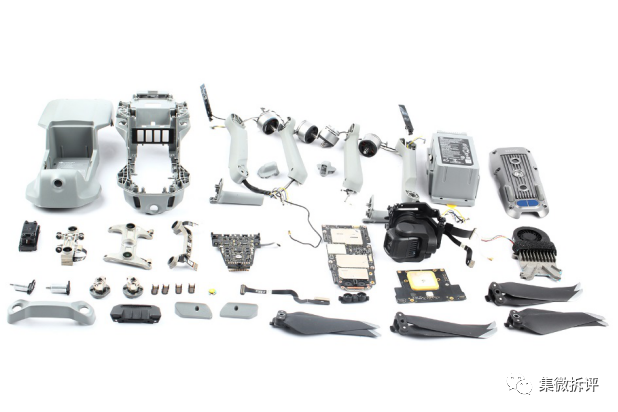

集合图

主板IC信息

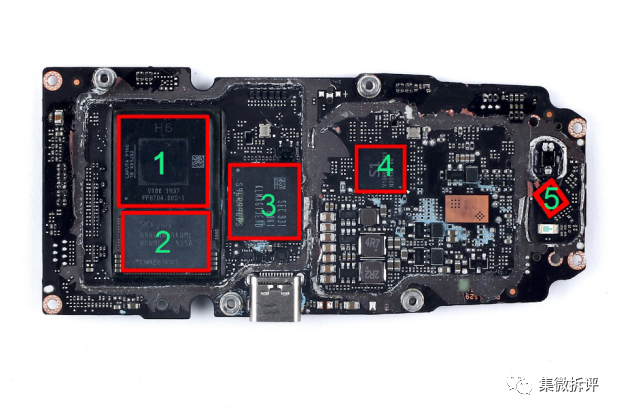

主控主板正面主要IC

1.Ambarella-H6-图像处理器方案芯片
2.SK Hynix-H9HCNNN8KUML-LPDDR4内存芯片
3.Samsung-KLMAG1JETD-闪存芯片
4.DJI-S1-信息同步传输芯片
5.TI-OPT3101-避障传感器前端模块

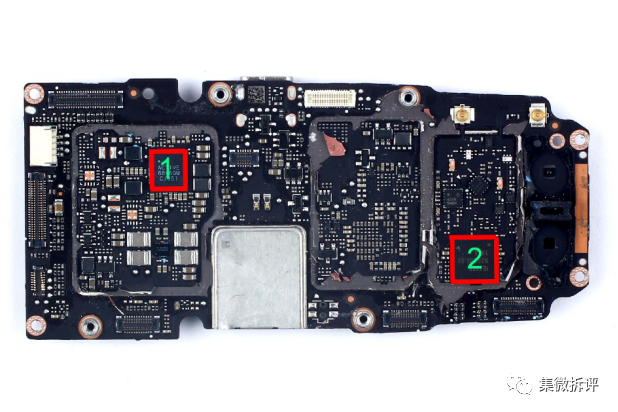

主板背面主要IC

1.Active-Semi-ACT8846-电源管理芯片
2.ImaginationTechnologies-IMG IE1000-双频WIFI方案芯片
GPS模块主板正面IC

1.STMicroelectronics-六轴加速度计和陀螺仪芯片

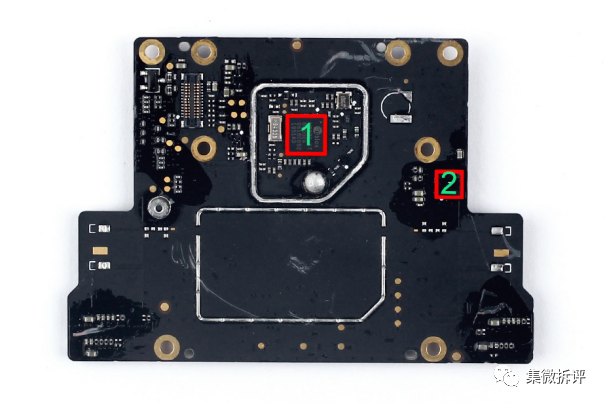

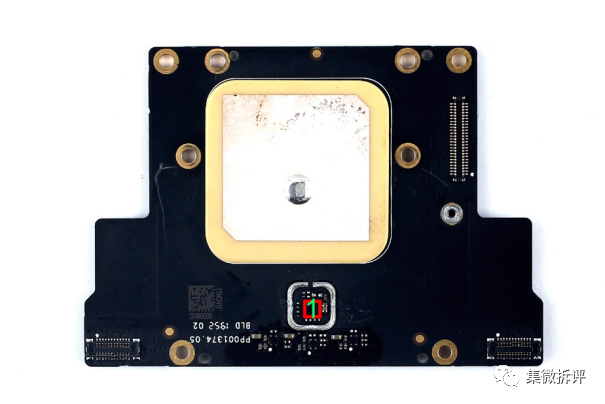

GPS模块主板背面IC

1.ublox- M8030-KT-GNSS卫星定位方案芯片
2.iSentek- IST8310-电子罗盘芯片

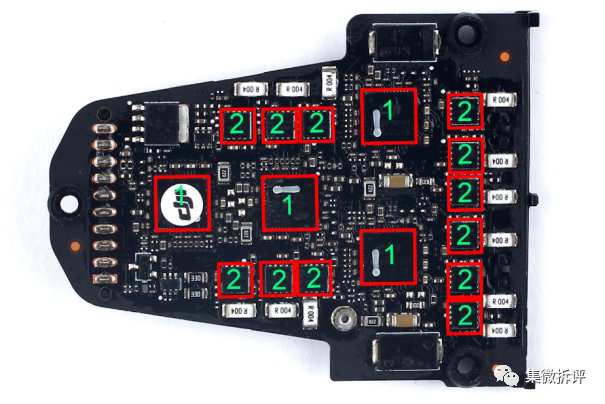

电源主板背面IC

1. Active-Semi- PAC5223-飞行螺旋桨电机驱动芯片（4颗）
2. ALPHA & OMEGA- AON7934- 不对称n通道AlphaMOS芯片（共12颗）

总结信息
Mavic Air2拆解简单，但不易复原，整机内使用大量六角螺丝和卡扣来固定机体，内部各种板之间用FPC软板连接，整机四个螺旋桨电机都通过焊接方法连接在电源板上。整机内部没有发现防水措施，只有少量泡棉材料。
Mavic Air 2 出色的影像表现和飞行性能足以满足大多数消费者的需求，是一款为内容创作者量身打造的较为全能的无人机，也是御 Air 或御 Mini 的理想升级机型。（校对/零叁）
特别鸣谢：eWiseTech 拆解公司提供专业技术支援
