什么是电路板中功能块？

相信很多人都知道电路板，那么它有哪些功能呢?应先从电路板中分为哪些功能块的电路开始学起，当我们知道了电路板中的各部分功能块电路后，再学习各个功能块电路的结构组成和工作原理，就可以使我们的学习达到事半功倍的效果，我们就能达到掌握电路板各种电路的目的。

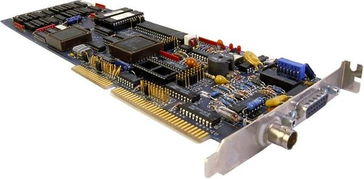

经过对各种电路板的结构组成进行观察研究，发现了不管是什么类型的电路板，它的电路组成都是由电源给应电路、输入接口电路、微处理器控制电路、输出接口电路、显示电路、保护电路、通信电路等七大部分电路所组成的这一规律。广州科誉电路板维修培训的司工认为只要咱们掌握了这七大类的电路组成结构和控制原理的话，不管是什么类型的电路板咱们都可以对它的控制原理进行分析了。

电源供应电路：这部分电路是向整个电路板中各单元电路提供能量的电路，换句话说电路板中各单元电路所需要的各等级的电压，都是电源供应电路部分提供的，因此电源供应电路是电路板中最关键的一部分电路。

这部分电路通常工作在高电压大电流的情况下，是故障率比较高的一部分电路，它的故障率占整个电路的 40%左右。输入接口电路：这部分电路的功能是把自然界的声音、光、温度、高度、厚度、液量等物理量转化成电信号，并把它们调理成微处理器可以识别的信息。

例如：我们在监控温度高低时，你如果用咱们平常人与人交流的语言说给微处理器听，温度高了，请把它调低一些，微处理是听不懂咱们说的话的，这时，我们可以通过接口电路先用热敏电阻或热电偶元件将温度信号转成电信号，然后在对所转换出电信号进行处理，就可以得到微处理器可以识别的电信号了。这样的话微处理器明白了我们要它处理的事项后，他就可以按照我们的意图去做了。

其它的像光照度、压力、风力、液位、位置、等信号都是同样道理。

微处理器控制电路：这部分电路的主要功能是接受输入接口电路发送过来的相关信息，并对这些信息进行分析、处理，并作出相应的处理结果，把处理结果进一步送给输出接口电路。这部分电路我们可以把它看做是军队里面的司令部或企业里面的总经办。我们知道，司令部是只发命令不去前场打仗的一个指挥机关!企业的总经办也是只下达命令的一个单位。

输出接口电路：从微处理器输出的信号驱动能力比较微弱，不能直接驱动大功率管、继电器线圈、电磁阀、喇叭等大功率器件，这时就要通过输出接口电路对微处理器输出的信号进行电流或电压放大或作其它方面的处理后，才能驱动大功率管、继电器线圈、电磁阀、喇叭等大功率器件动作。

这部分电路可以看作是军队里战斗部队，直接上战场作战的

保护电路：这部分电路的主要功能是对电路板中电路的运行状态起到监控的作用，当电路板中的电路出现过电压、过电流、过热、缺相、短路、欠电压等情况之一的时候，保护电路立即将过电压、过电流、过热、缺相等不正常的情况向微处理器发出信息，效果比较严重会马上作出相应的保护措施。例如：让电路板停止工作、保险丝熔断、压敏电阻击穿等。

通信电路：这部分电路主要起到信号传递作用，主要负责将电路板或上位机(触摸屏或 PLC)与电路板之间的信息进行通信，信息传递的形式通常分为：无线传输、有线传输、网络传输几种，目前工控电路板不用无线传输，主要是采用有线传输、网络传输，这主要是考虑到安全方面的因素。

显示电路：这部分电路的功能主要是把电路板运行时的电压、电流、马达转速、温度等工作状况通过显示屏、液晶屏或 LED 显示出来。以上就是电路板的功能解析。
