如何利用Altium简化多相和多模块电路板的设计呐？

通常在电流共享设计中，布局即使有微小的差异，也会导致不均等共享。因此使用复制和粘贴的另一个重要原因是，它有助于减少由各个元件布局位置而产生的微小差异。

随着汽车和工业电力需求的增加，针对多相及基于模块化设计的需求也在增加。多相或多模块电路板的设计过程繁冗而耗时。在这篇Altium技巧文章中，将介绍如何轻松复制、粘贴现有原理图和布局，来创建多相或多模块设计。

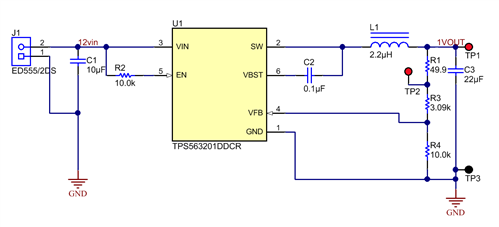

步骤1：在Altium中建立一个简单的降压转换器原理图(图1)。

图1：Altium原理图

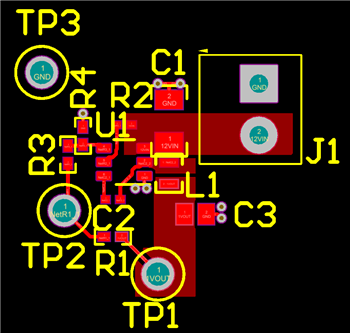

步骤2：更新印刷电路板(PCB)，并布局组件。按照常规方法多边形灌铜，并连接所有的网络(图2)。

图2：Altium中的布局

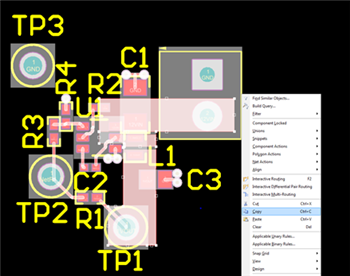

步骤3：通过点击和拖动选择想要复制的组件;然后右键单击并选择复制(图3)。

图3：步骤3的屏幕截图

复制后，Altium会要求提供一个参考点;点击一个特定组件。

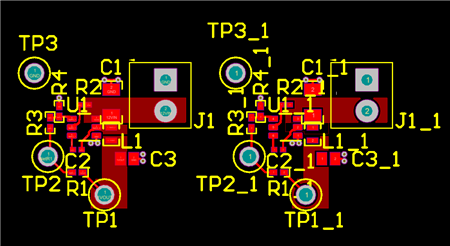

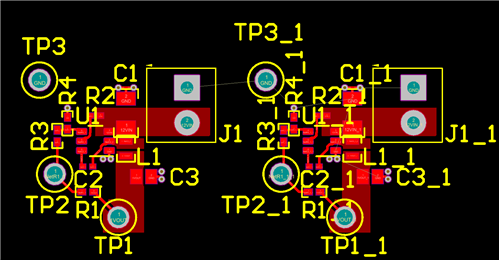

步骤4：如图4所示，在现有组件旁粘贴新组件。Altium将在每个参考标志旁添加“_1”，表示它是一个复制的组件。

图4：Altium中显示复制组件的布局

现在，已成功将组件复制到布局中，需在原理图窗口执行同样的操作，然后链接组件。

步骤5：在Projects(项目)窗口中右键单击该项目名称，然后单击Add New to Project(添加到新项目);然后单击Schematic(原理图)(图5)。系统将提供一个新原理图表格，以便将组件复制到该表格中。

图5：步骤5的屏幕截图

步骤6：将图1中的原理图复制粘贴到新工作表。必须将“_1”添加到所有新的组件，然后才能将原理图与当前布局链接。操作时，可以使用Altium中的Smart Edit(智能编辑)选项。

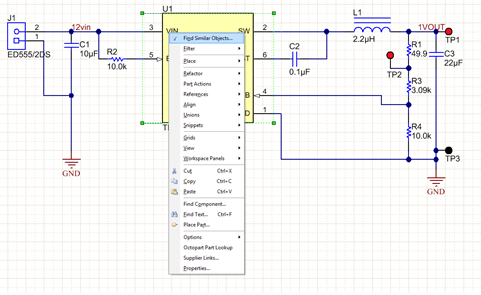

步骤7：右键单击U1(新表)，然后选择Find Similar Objects(查找相似对象)(图6)。在弹出的菜单中点击确定。

图6：步骤7的屏幕截图

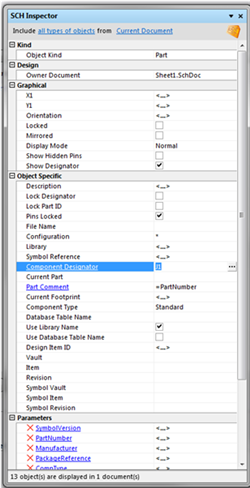

Altium将突出显示原理图上的所有组件，并打开SCH Inspector窗口。

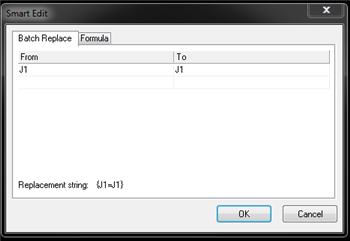

步骤8：单击Component Designator(组件标示符)右边的“...”按钮(图7)。

图7：步骤8的屏幕截图

步骤9：在Smart Edit(智能编辑)窗口中，单击Formula(公式)选项卡(图8)。

图8：步骤9的屏幕截图

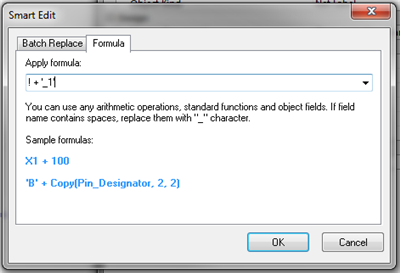

步骤10：在应用公式字段中，键入“!+'_1'”(不加引号)，然后单击确定(图9)。

图9：步骤10的屏幕截图

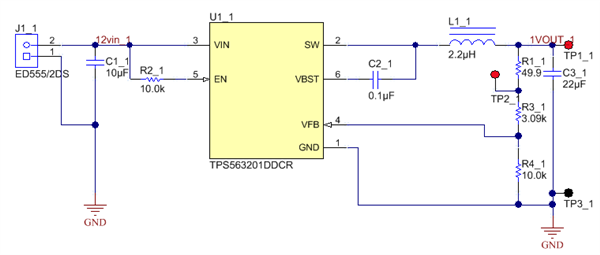

Altium将把“_1”添加到现有的参考标志符。现在将匹配布局(图10)。

图10：修订后的原理图

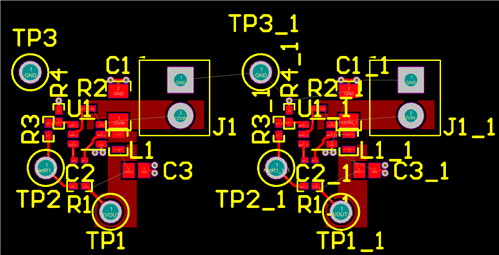

步骤11：在原理图窗口，更新PCB(设计>更新)，查看网络是否出现，如图11所示。

图11：Altium中修订后的布局

您还须将“_1”添加到不想与之共享模块的任何网络。遵照相同的Smart Edit(智能编辑)程序。

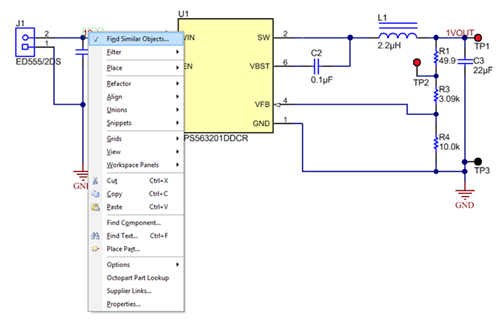

步骤12：右键单击任何网络标签。选择Find Similar Objects(查找相似对象)，然后单击确定(图12)。Altium突出显示所有网络后，单击关闭想共享模块的网络，比如VIN等。

图12：步骤12的屏幕截图

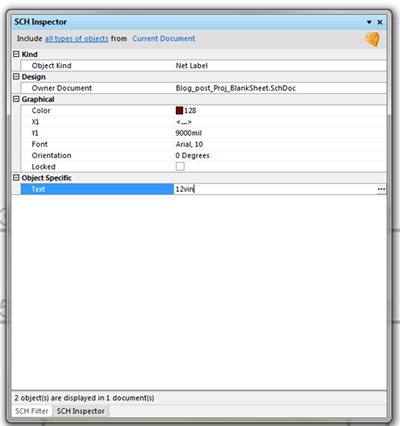

步骤13：在SCH Inspector窗口中，单击Text(文本)右侧的“...”(图13)。

图13：步骤13的屏幕截图

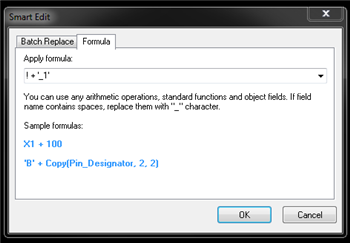

步骤14：在Smart Edit(智能编辑)窗口中，单击应用公式字段，然后键入!+'_1'。单击确定(图14)。

图14：步骤14的屏幕截图

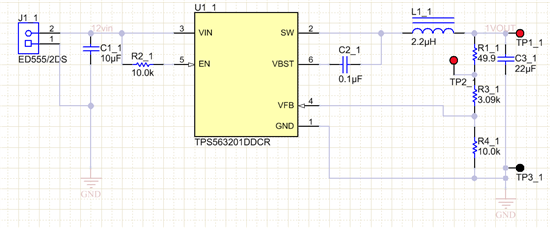

现在所有的网络旁边都标有“_1”，表示它们来自您的原始模块。新原理图表将类似于图15。

图15：修订后的Altium原理图

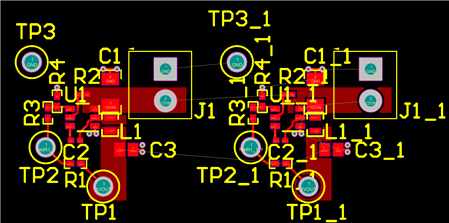

步骤15：更新PCB;将看到新的网络名(图16)。现在，两个模块/相位之间共享的唯一网络是GND网络。

图16：Altium中修订后的布局

灌铜将被拷贝过来，但您需要将其重命名为新的网络(图17)。

图17：Altium中修订后的布局

当您在Altium中制作多相或多模块PCB时，这些步骤将会为您节省大量的时间，同时帮助设计师将他们的产品更快地推向市场。
