运放学习中的两个常见疑问

1、运放输出端加一小电阻的作用?

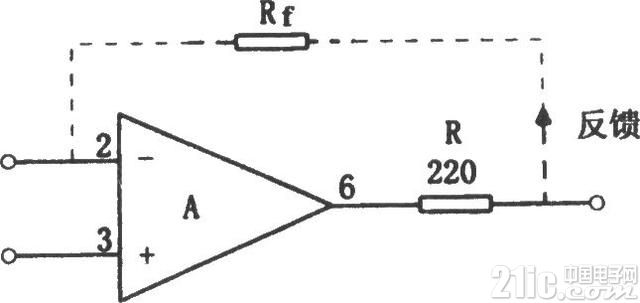

答：运放输出短路的保护方法很简单，只要用一个小电阻R串接于运放的输出端，如图所示，就能防止输出短路失效。如果这个电阻接到反馈环路内，如图中虚线所示，除输出电压明显下降外(负载为2kΩ时，图中数值情况下，Vo可下降10%)，对电路的其它性能无任何影响。

这种电路还有一个优点，对于外接容性负载，电路也非常稳定。因此，即使集成运放内部已加限流电阻，也应在运放输出端外接一个小电阻。





2、运放的外围电阻为什么都是K欧级别的啊,为什么欧姆级别的不行啊?比如说反相比例运放，Rf/Ri=10;一般Rf=10k,Ri=1k;为什么Rf=1K,Ri=100欧不行呢?

答：这个问题与电耗有关。虽然小电阻噪声也小，但是电耗增加，就有不少毛病：

1、地线电流增加。这个不妨从各级运放耦合考虑一下它的害处，地线电流大，级间地电位差会增加。

2　电阻功耗增加。好象人们不太注意到这个的理解。实际上，以Rf为例输入与输出之间是存在电压的，而这个电压必然会在电阻上产生电流。如4V的输出，10k的电阻就有40mA，不能承受---你想想，一个运放的输出电流才多大?而用100k电阻，则只有4mA，情况完全不同。请注意二楼的回复，Rf实际上是输出负载(阻抗)的一部分，它是要从运放输出端消耗电流的。

3　小电阻增加源输出阻抗效应。输入阻抗电阻Ri往往要求越大越好，目的是想尽量避免源输出电阻的影响。相关理论，可以从书本上找到。而从源的角度上看，信号源回路电流大虽然能减小噪声影响，但接收器输入阻抗小也提出了源输出阻抗和线路阻抗的问题。所以，输入阻抗也是不能太小的。
