延长充电后使用时间的充电管理IC BQ25120

 随着科技技术的发展，各类电子设备的功能越来越多，相应的对电池能源的存储容量也提出了挑战。因此如何合理的利用电流就成为了电源管理设计IC设计人员共同关注的问题，尤其在可穿戴设备问世后，这一问题更是得到了广泛的关注。BQ25120是TI推出的一款高度集成的电池充电管理集成IC，该产品针对可穿戴设备，能够最大程度的优化设计。

BQ25120是一款高度集成的电池充电管理集成电路(IC)，集成了可穿戴设备最常用的功能：线性充电器、稳压输出、负载开关、定时器手动复位以及电池电压监视器。集成的降压转换器是一款采用DCS-Control拓扑的高效、低IQ开关，可将轻负载效率扩展至10μA负载电流以下。该转换器在运行和关断期间具有低静态电流，可最大程度延长电池使用寿命。该器件支持5mA至300mA的充电电流。输入电流限制、充电电流、降压转换器输出电压、LDO输出电压等参数均可通过I2C接口进行编程。

该器件采用标准锂离子充电配置文件分三个阶段对电池进行充电：预充电、恒流和恒压。该器件包含一个基于电压的JEITA兼容电池组热敏电阻监视输入(TS)，可监视电池温度并自动更改充电参数，从而防止电池在超出其安全温度范围的温度下充电。该充电器针对5VUSB输入进行了优化，可承受20V线路瞬态电压。降压转换器由输入或电池供电。当处于仅电池模式时，器件可由电压最高达4.65V的电池供电运行。

利用可配置负载开关，器件可断开与不常用器件的连接，从而优化系统。通过定时器手动复位可实现多种优化唤醒和复位的不同配置选项。基于电压的简单监视器为主机提供电池电量信息，电量范围为已编程V(BATREG)的60%至100%(单位增量为2%)。

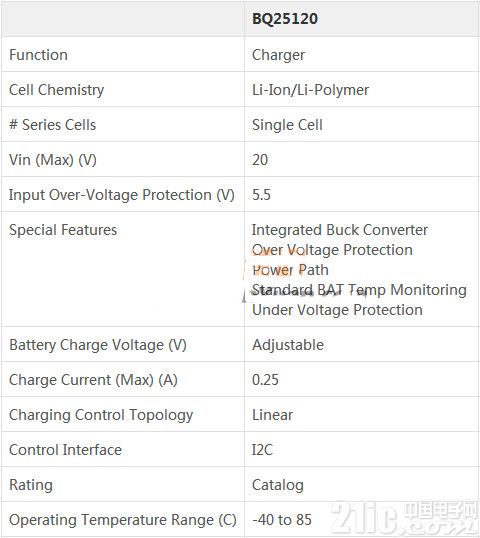

BQ25120参数

特性

延长了系统在充电之后的运行时间;

可配置的300mA降压稳压器(默认电压为1.8V);

使能降压稳压器(无负载)时的Iq为700nA(典型值);

可配置的负载开关或100mA低压降(LDO)输出(默认采用负载开关);

快速充电电流高达300mA;

电池稳压精度为0.5%(可配置电压范围为3.6V至4.65V，步长为10mV);

可配置的终止电流低至500µA;

基于电压的简单电池监视器;

采用小型封装的高度集成解决方案;

最小尺寸解决方案采用2.5mmx2.5mm晶圆级芯片规模(WCSP)封装并带有6个外部组件;

采用可调节定时器的按钮唤醒和复位;

用于系统供电和电池充电的电源路径管理;

电源路径管理可实现低于50nA的运输模式电池静态电流，从而最大程度延长电池使用寿命;

电池充电器的工作电压为3.4V–5.5VIN(5.5V过压保护(OVP)/20V耐压);

提供专用于输入电流限制、充电电流、终止电流和状态输出的引脚;

I2C通信控制;

充电电压和电流;

终止阈值;

输入电流限制;

VINDPM阈值;

定时器选项;

负载开关控制;

控制故障中断和状态;

系统输出电压调节;

LDO输出电压调节;

应用

智能手表及其他可穿戴设备;

健身配件;

健康状况监控医疗配件;

可再充电玩具;



BQ25120的编程接口能够满足设计人员对不同主要参数的自定义需要，如电流、充电电压等，此外该器件还支持操作简便的高性能开发评估模块，能够最大程度上帮助设计者灵活方便的完成充电管理解决方案，是各类智能穿戴设备的首选电源管理IC。
