NS2160 同步开关型降压锂电池充电管理 IC

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

特性

 输入工作电压：4.5 -15V

 最大 2A 可编程充电电流

 同步效率可高达 90%以上

 支持电池 0V 充电

 支持电池涓流/恒流/恒压三段式充电

 内部预设 4.2V 和 8.4V 浮充电压

 支持输入适配器 DPM 功能

 支持 LED 充电状态指示

 内置热调节和 OTP 温度保护功能

 内置输入电压 UVLO 和 OVP 保护功能

 内置 NTC 电池温度检测和使能功能

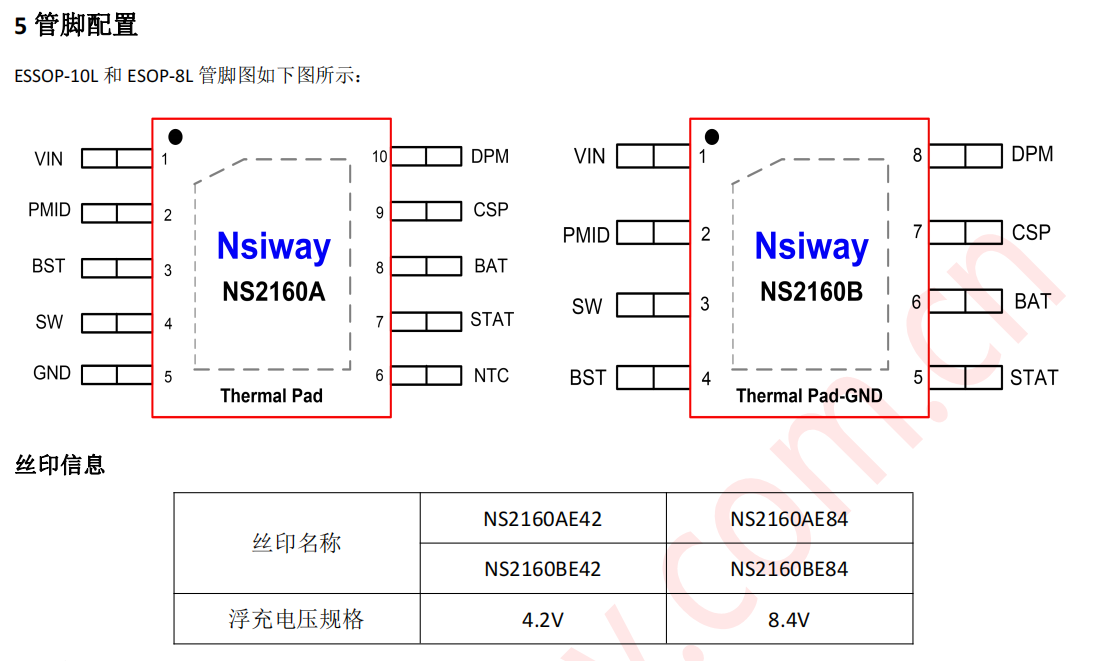

 提供 ESSOP-10L 和 ESOP-8L 封装

应用范围

 电子烟

 电动工具

 便携式锂电池笔记本

 锂电池手机，PDA，MP3 和 PM4 播放器

 PSP 和 NDS 便携式游戏机等

说明

NS2160 是一款支持 4.5-15V 输入电压范围，最大输出为 2A 电流的同步降压锂电池充电管理芯片。

芯片内部集成了低阻功率 MOSFETS，采用 500kHz的开关频率以实现较小的元件尺寸和较高的充电效

率。NS2160 内部还集成了多重保护功能，能够最大程度的保护芯片和终端设备。可通过调节恒流电阻

的阻值改变电池恒流模式下的充电电流大小。芯片内置有输入 DPM 功能，通过外置分压电阻设置不同

的保护阈值电压，以匹配不同适配器。芯片集成温度调节环路，可以智能调节充电电流从而控制芯片

温度。NS2160 还内置了充电状态显示功能，通过 LED的状态判断电池的工作状态。

NS2160 采用 ESSOP-10L 和 ESOP-8L 的标准封装。
