实例 一款升压芯片的数据手册解读

升压芯片的种类繁多，不同芯片的数据手册内容也不禁相同，如何正确的理解并读懂这些数据手册关系着是否能将电源做出最终正确的设计。在本文中，小编将以一款芯片的数据手册内容为例，对其内容进行分析，并对该款芯片的升压原理进行解读。

LM2577-ADJ开关电源芯片被整体整合在集成电路中，为反激变换开关调节器和前锋转换开关调节器提供电源并且控制这两个调节器。这个芯片可用于三中不同的输出电压，分别是12V、15V和可调电压。

LM2577-ADJ需要最少的外部器件，那些调节器有非常高的效率而且易于使用，被列在数据表上的是基础电感和反激变换开关调节器一起的被设计用来和那些转换调节器相互工作。在芯片中有一个3.0ANPN开关及其有关保护电路，组成的电流和热限制，锁定和馈线线路(设备)。其他特点包括52千赫的振动，不需要外部的频振元件，一个in-rush电流减少时的软启动方式，启动电流模式控制，有效阻止输入电压和输出负载电涌。

特性：

1、需要很少的外部组件。

2、NPN输出转换3.0A，能避开65V电压。

3、输入电压范围宽度：3.5V-40V。

4、为改善瞬态电流型操作而响应、线、电流限制条例。

5、52千赫内部振荡器。

6、Soft-start功能，减少in-rush起动电流。

7、输出电流限制开关保护、低、停工、热关机。

典型应用

反激变换开关调节器和前锋转换开关调节器。





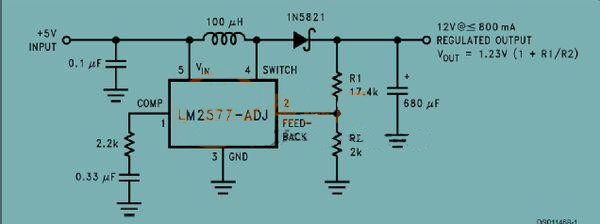

图1内部结构图

以上就是芯片手册中的内容，通过查询之后可以发现，在4脚与地之间会集成一个开关管，而后芯片内部还有产生方波的模块。来控制这个开关管导通和关断。当开关导通的时候，输入的电流就通过电感，开关管，给电感充电。然后开关关断，电感就会通过续流二极管5821给负载供电，通输入也通过电感和二极管供电。电感和输入通过叠加的作用就实现了升压。然后输出电压通R1、R2的比例电阻的分压反馈给芯片，芯片通过计算来调节输出方波的占空比，从而是输出电压稳定在12V。

通过以上的分析，相信大家再回到本文一开始的地方就能够顺利读懂数据手册中的内容与电路图了。在学习过程中，大家不仅要学会吸纳知识还要学会对手中的资料进行汇总与分析，这样才能让学习过程事半功倍。
