运放使用中容易忽视的问题（二）

本文谈谈输入范围。

运放输入电压范围是有限制的，大家都知道，输入电压超过电源电压+0.5V时，就有可能损坏运放。那么，是否输入电压不超过电源电压，就能正常工作呢?就是很多人注意不到的了。

运放对输入电压的限制主要是共模电压，理想运放的共模电压是没有限制的，不同型号的运放的输入共模电压范围不一样，使用前需要确认。下图是国半的LF347的datasheet中关于共模电压的参数，可见LF347的输入共模电压在正负端还不对称。

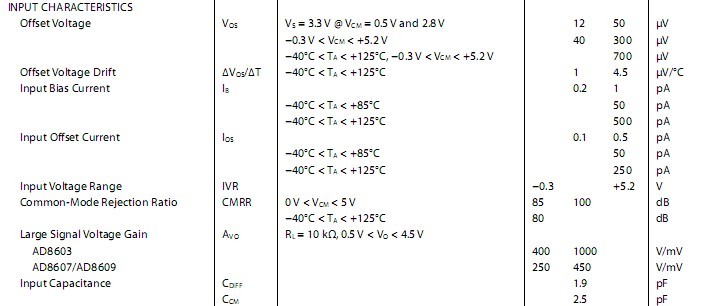

有些型号的运放没有标明Vcm，但从其他参数中可以窥出端倪，下图是AD8603的共模电压参数：





图中，从CMRR参数可以看到，8603的共模电压可以达到电源轨，但从Vos参数又可见，Vcm的大小，将极大地影响Vos参数。

当运放用于同相放大(包括电压跟随器)时，就应该特别注意输入电压范围，在我们常用的电压跟随器中，共模电压Vcm = (V+ + V-)/2 =V input，大信号时很容易达到运放共模电压的容限。

当运放工作在反相放大状态时，有V+ = V- ≈0，可以不用担心共模电压问题。

建议：工作与同相放大或者跟随器模式的运放，运放选型时，一定要注意其输入共模电压范围，否则容易造成信号失真。
