S32K39全景式解读：一款为电动车牵引逆变器控制而生的MCU

来源:NXP客栈发布时间:2023-06-301616浏览

目前电动汽车市场发展迅猛，对提高电动汽车性能的需求也随之增加了。设计人员和汽车制造商需要加快产品上市速度，同时优先考虑如何提高效率和终端用户体验。另外，还要寻找合适的解决方案，开发包括电动汽车牵引逆变器在内的广泛应用，而这无疑是一个挑战。恩智浦S32K39 MCU是我们S32K系列的新成员，将提供优势解上述燃眉之急。

为什么S32K39 MCU适用于电气化

为了保证电动汽车的高性能，需要考虑很多因素，包括电池管理、高效电机驱动、快速充电和整个电网的负载平衡等。恩智浦广泛的电气化解决方案一直在整个生态系统中提供高效的控制，即将推出的S32K39也不例外。

S32K39 MCU系列专为满足电动汽车牵引逆变器控制需求而创建。它具有多个令人印象深刻的优势，包括强大的性能、广泛的集成、可靠的联网功能、高级信息安全和功能安全功能。因此，它能够精准地控制牵引逆变器，而牵引逆变器在电动汽车的正常运行、电池的性能以及驾驶体验方面又发挥着至关重要的作用。

该系列MCU具有广泛适用性，也可用于牵引逆变器控制之外的各种电动汽车应用，包括电池管理（BMS）、车载充电（OBC）和DC/DC转换。它们的信息安全和功能安全能力超越了传统的汽车MCU，而且还支持硬件隔离、时间敏感网络（TSN）和高级加密等技术，与区域汽车电子电气架构和软件定义汽车兼容。

S32K39与众不同的特性

S32K39 MCU是高性能S32K系列的一员。S32K39 MCU具有与众不同的特性，可处理两个牵引逆变器。它们搭载了4个锁步对排列的320MHz Arm Cortex-M7内核、两个可分锁步内核、两个电机控制协处理器和一个数字信号处理器（DSP）。它们能够支持两个200kHz的控制回路，这两个回路与IGBT以及SiC和GaN电源开关搭配工作，以提高能效并实现更高的开关频率。这有助于减少电机的尺寸、重量和成本，并扩大驱动范围。此外，它们有高达6MB的内置闪存和800KB的SRAM。该MCU具有经过ISO/SAE 21434认证的网络安全，开发流程符合ISO 26262功能安全流程标准。

恩智浦致力于帮助设计人员创建系统级功能安全设计并符合相关标准。了解我们如何帮助您实现功能安全应用，请点击这里>>

S32K39内置了硬件安全引擎（HSE），使用公钥基础架构（PKI）和密钥管理实现可信启动、安全服务和安全无线（OTA）远程升级。另外，它还有两个电机控制协处理器和NanoEdge™高分辨率脉宽调制（PWM），可实现更高的性能和精准控制。对于旋转变压器励磁，它们的多通道模拟配有SAR和∑-ΔA/D转换器，以及比较器和正弦波发生器。S32K39集成了模拟功能，还支持安全软件解析器，无需分立组件和解析器到数字转换器等外部组件，可节省成本。

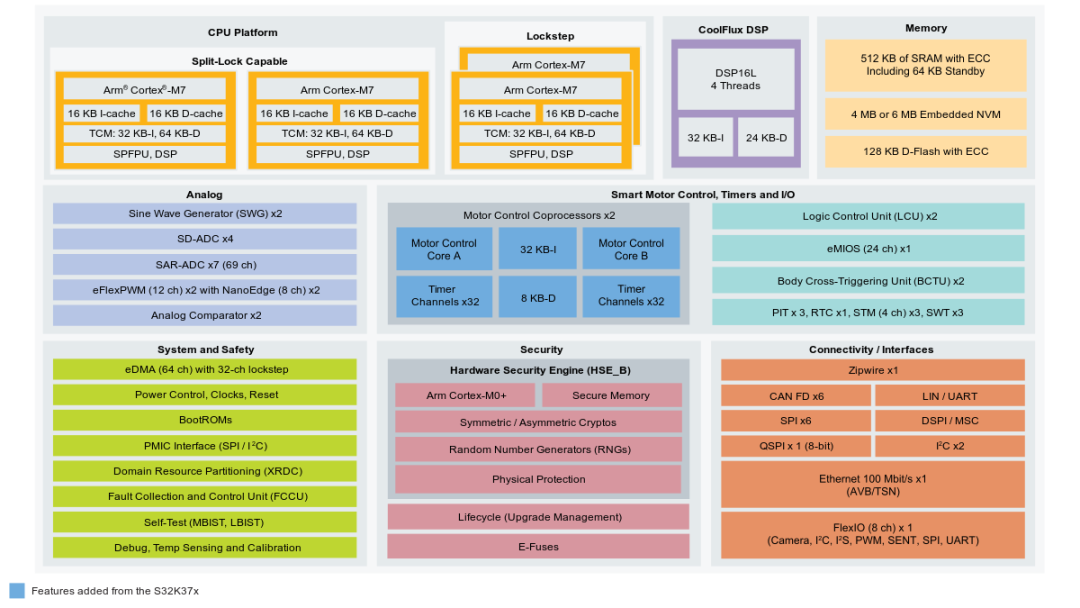

S32K39框图

想在开发电动汽车牵引逆变器应用方面获得领先优势，请来了解S32K39的重要特性>>

S32K39 MCU在电动汽车中的应用

S32K39 MCU既支持传统的绝缘栅极双极性晶体管（IGBT），也支持新推出的碳化硅（SiC）和氮化镓（GaN）技术。它们可以独立运行，能够管理两个驱动转换器。此外，它们还可以通过TSN作为远程智能执行器来驱动3个或4个电机。如果与恩智浦S32E实时处理器结合使用，它们可以作为电动汽车推进域的控制中心，控制两个额外的推进逆变器。这种功能支持汽车制造商通过4个电机来提高车辆性能和操控性。

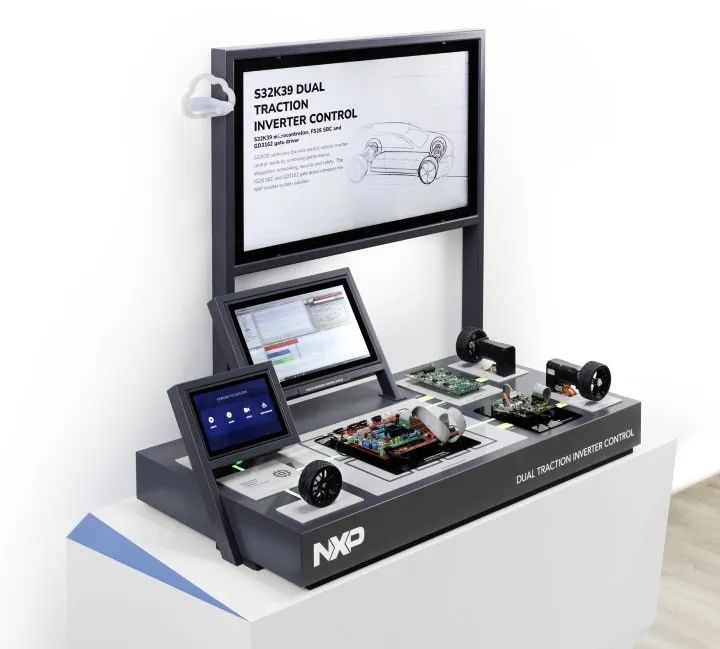

双牵引逆变器控制底座演示

当与恩智浦FS26安全系统基础芯片（SBC）和恩智浦GD3162高压隔离栅极驱动器结合使用时，S32K39 MCU可作为ASIL D应用的双牵引转换器解决方案。FS26 SBC为系统供电并确保隔离式安全监测，而GD3162栅极驱动器则提供可调动态栅极强度以适应不同的驱动情况和PWM死区时间强制执行，从而减少开关损耗并提高效率。此外，还有响应迅速的错误保护机制。

系统供货情况

主要客户现在可以使用工程样片、评估板以及一系列全面的软件支持与工具。可与S32K39 MCU配套工作，S32K39 MCU可与恩智浦FS26 SBC及高级高压隔离栅极驱动器GD3162结合使用，为安全的逆变器控制系统提供可调节动态栅极强度控制。对于牵引逆变器开发，二者均支持最高级别的功能安全等级（ASIL D）。该产品计划于2024年初发布并量产。

如需了解有关S32K39 MCU系列

及其供货情况的详情

请联系当地的代理商
