嵌入式GUI“美容”小技巧：让小身板的MCU，也可以有个俊模样的界面设计！

来源:NXP客栈发布时间:2023-05-191626浏览

在本文中，小编用“小身板”和“俊模样”来指代一个带有图形用户界面的系统的两个方面。“小身板”是指相对有限的MCU资源，例如：相对较低的主频、相对较少的存储资源、没有专门的LCD显示控制器、较低的显示接口速度等等；而“俊模样”是指对用户友好，漂亮且富于吸引力的图形界面，就如同男生的帅、女生的美。

男生的帅和女生的美，除了与天生的基因有关，外在的修饰也同样必不可少。俗话说，人靠衣裳马靠鞍，衣裳和鞍都是外部的修饰，都是实现美好事物所需要的资源。

由此及彼，一个“俊模样”的GUI设计，同样对资源有比较高的要求。这些资源包括主频、Flash和RAM以及美工设计等等。那么，是不是“小身板”就不能有“俊模样”呢？

不是的！如同一个优秀的化妆师可以用卓越的手段实现美，嵌入式工程师也可以通过各种手段进行资源优化，力争让“小身板”的MCU也能实现“俊模样”的界面设计。

对GUI设计进行资源优化的路很漫长，涉及的方面很多，需要我们不断发现，不断思考。小编在这里通过一些示例和大家分享如何使用Slider对某一类动画进行存储资源优化。

我们在生活中经常会见到这样一类应用，如下图所示：

通过观察我们发现，尽管上面的图形元素，外观各异、形状各异，但是都可以被抽象为两个部分：静态部分和动态部分。比如，咖啡液位，由静态的杯子和动态的咖啡组成；温度计由静态的玻璃容器和动态的水银组成。

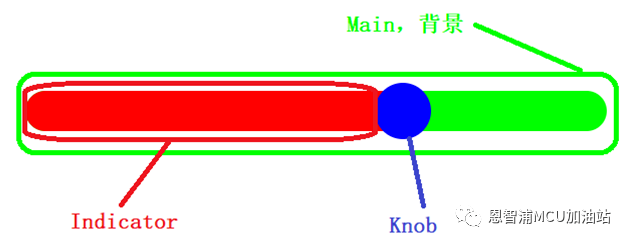

我们再看看GUI设计中经常使用到的控件——Slider，其典型结构如下图所示。这是一个典型的Slider控件，由静态的背景 (main) 和动态的指示器 (Indicator) 以及调节点 (Knob) 组成。

在LVGL中，设置样式的函数名都是以lv_obj开始，例如：

lv_obj_set_style_bg_color
lv_obj_set_style_bg_opa
lv_obj_set_style_bg_img_src

可见，样式是针对所有控件的父对象而言的。换句话说，我们既可以通过lv_obj_set_style_bg_img_src为Slider控件的背景、指示器和调节点设置图片样式，也可以通过lv_obj_set_style_bg_opa将Slider控件的背景、指示器和调节点的透明度设置为0从而达到隐藏Slider控件相应组成部分的目的。

接下来，我们看看如何使用Slider实现咖啡液位变化的动画效果。

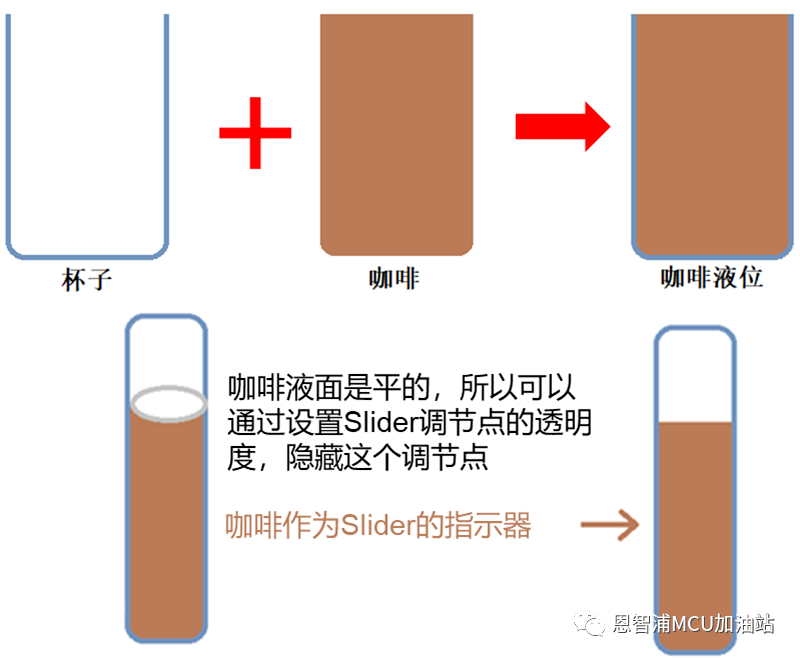

首先，通过美工设计，将咖啡液位的图分解为两部分，杯子和咖啡，并将它们分别作为Slider的背景部分和指示器部分，同时隐藏Slider的调节点部分，如下面的简图所示。

▲咖啡液位的分解及与Slider的对应关系

完成上面的工作之后，后面的工作就是为Slider创建动画，并在动画的回调函数中周期性地调用lv_slider_set_value函数以改变Slider指示器的值，从而实现咖啡液位变化的效果。

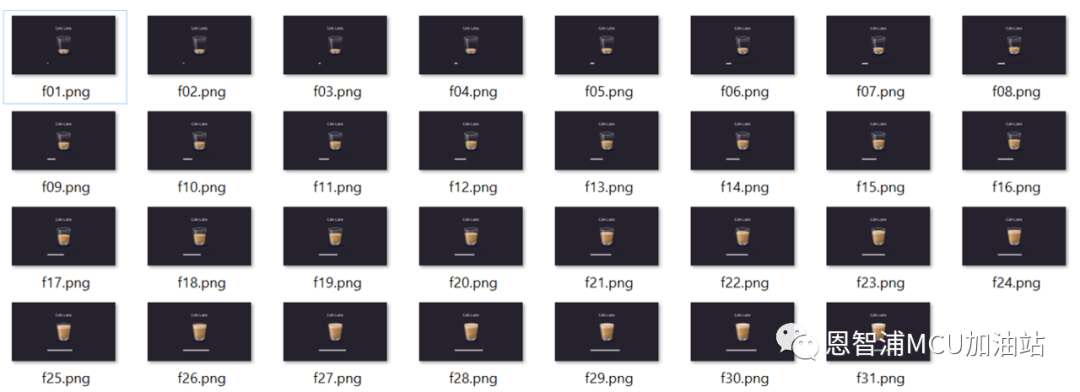

看到这里，大家会问了，你讲这么多，和存储资源优化有什么关系吗？大家请想想看，通常我们如何实现这样的动画效果？大致如下图所示，将咖啡液位变化的动画分解为若干不同液位的静态图片，然后，每隔一个时间间隔播放一张图片。时间间隔越短，图片数量越多，动画的效果越流畅。但是，图片数量越多，需要的存储资源越多。

但是，使用上面的方法，实现相同的动画效果，只需要两张图片即可，节约存储资源。

那么，最后总结一下，有两点与大家分享：

前面的三个显示应用，可以抽象出共同的特性。那就是，它们都可以清晰地剥离出静态部分和动态部分。动态部分都具有有限的变化范围，也就是具有一个起始值和结束值。比如，咖啡液位总是在最低液位和最高液位之间变化；又比如，温度计显示的温度值也总是在最低温度和最高温度之间变化。那么，对于这类应用，就可以用Slider实现。

每一种显示动画的方法，都有适用范围，没有好坏之分。我们只有为自己的显示应用选择合适的方案，才能最大限度地优化存储资源。

一点GUI动画显示的心得体会，与大家分享，欢迎各位大神指导。
