AI如何颠覆传统芯片验证方式？

从2017年Google提出Transformer模型，再到去年ChatGPT的横空出世，人们对深度学习能力边界的认知一次次被打破，人工智能（AI）似乎正在加速融入我们每个人的工作和生活。人们不再问AI能做什么，而是它不能做什么。从当下热门的ChatGPT等聊天机器人到自动驾驶汽车，AI已经应用到我们日常生活的方方面面。即便是芯片设计这种过去视为可能不适用于AI的行业，现在也受益于越来越智能的AI技术。

如果AI可以在芯片开发最耗时和耗力的环节助我们一臂之力，让芯片设计更快地一次成功，那将是如何的景象？试想一下，假如我们将AI整合到芯片验证和调试阶段，尤其是在芯片只会越来越精密和复杂的当下，又会带来怎样的变化。

当然，应用AI的最终目标是找出更多错误，加速实现验证覆盖率目标。数字设计存在巨大的设计状态空间，要对所有这些空间进行人工分析，并获得足够的可行见解用以改进设计，几乎是不可能完成的任务。

但如果AI能在这方面有效发挥作用，验证开发者就可以专注于发现和修复错误。想想这对芯片设计会有多大帮助。

芯片设计的复杂性与日俱增，半导体行业正面临着一系列重大挑战。从发展埃米级设计到Multi-Die集成再到快速节点迁移，开发者从未如此迫切地希望提高开发效率，寻找创新的解决方案。然而，受限于逻辑和功能问题，大多数片上系统（SoC）都难以避免代价高昂的重新流片。正因如此，开发者需要尽可能全面地进行SoC验证。但是，由于成本和上市时间方面的压力，开发者不可能一直反复运行验证和调试循环。

芯片的RTL代码设计完成以及设计状态空间配置就绪后，便可启动验证流程。芯片验证开发者需要逐一检查这些空间，确保最终的SoC设计能够正常运行。覆盖率收敛的目的是确保整个设计能按预期的功能正常运行。

覆盖率收敛流程存在三大挑战：

• 覆盖率规划。开发者很难确定测试平台的覆盖率定义中要写哪些内容（需要什么类型的coverage group，哪里有差距，还需要写些什么等等）。确保实现100%覆盖就表示所有的错误都已找到，这非常重要。

• 覆盖率收敛。开发者很难确定什么测试用例对覆盖最有用。开发者可能要运行同一个测试用例1000次，才能达到50%的覆盖。随着覆盖率越来越接近100%，开发者会发现，覆盖剩下的几个百分点可能需要几周时间才能完成。直接用例是一种有效的覆盖手段，但要投入大量的人力去开发。

• 激励开发和根本原因分析。开发者可能会遇到激励本不应该执行某个特定配置或错误的情况。或许激励的编写方式导致其根本无法达到覆盖目标。

在传统芯片验证周期中，验证开发者会设定一个目标并运行其回归环境。在此过程中，开发者会设置测试平台来生成随机激励，从而观察设计的响应情况。一个设计运行10000到15000条用例十分常见，而且验证团队往往对每条测试用例的ROI没什么概念。回归的运行可能长达数日，并占用宝贵的计算资源。

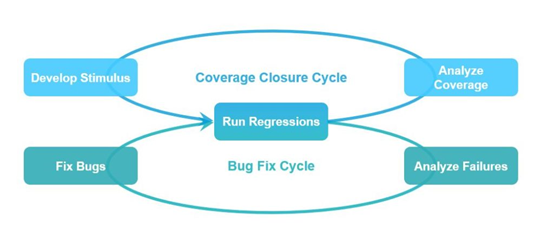

在SoC验证周期中，有两个迭代循环占用了大部分的时间，其一是在运行回归后进行故障调试与错误修复，其二是覆盖率收敛（图1）。这两项迭代工作都非常耗时，内容包括覆盖率分析、发现覆盖漏洞后作出调整，以及一次又一次的重新再来。发现故障后，验证团队需要对故障进行分析，在RTL或测试平台中进行修改，并重新运行回归，确保这些错误确实得到了修复。同样，这部分工作也需要迭代循环。

图1：典型验证周期中的迭代循环。

此外，覆盖率收敛流程最后的收尾工作通常最为棘手。对整个流程生成大量数据进行全面的人工分析是不太可行的，因此团队一般都需要对芯片设计缺陷的根本原因有更多了解。

迭代循环有一个好处是可以从中学习，因此AI，尤其是机器学习（ML），正好派上用场。如果ML引擎能够从某些模式中学习，便能够完成相应工作，比如从测试平台的一行代码中识别出可能的错误。学到相应知识后，它就能将这种洞察应用于未来的回归，从而加快覆盖收敛速度，尤其是随着系统不断得到训练，也许还能提高覆盖水平。

AI在半导体行业的应用已经取得了显著进展。新思科技屡获殊荣的DSO.ai™芯片设计AI应用最近率先实现了首个100次生产流片。DSO.ai可以自动搜索芯片设计大型解决方案空间中的优化目标，有助于提高开发效率并改善芯片的功耗、性能和面积（PPA）。

在验证方面，为了缩短调试和修复的周期，新思科技推出了采用回归调试自动化（RDA）技术的Verdi®自动调试系统等解决方案，为开发者带来AI驱动的芯片验证工具。通过这一功能，开发者可以利用预测性分析，让容易出错的人工流程实现自动化，更轻松地找到被测设计和测试平台故障的根本原因。更多助力实现调试自动化的创新方案即将推出，最终将把调试和修复循环变成一个无需人工干预的全自动化流程。

这些应用仅仅是一个开始，未来必将会有更多应用。在越来越多的EDA流程中，愈发智能的AI技术有助于开发者提高工作效率，取得更好的成效。例如，AI帮助开发者更好地了解还需要其它哪些覆盖、越来越智能的AI技术有助于最大限度地减少回归运行的时间和精力，以及AI有助于加快根本原因分析，等等。或许，原本需要长达数日的任务，在AI技术的帮助下只要几个小时便可完成，节省下来的资源就可以用来开发其它项目，或者完成更多的增值任务。

我们的世界充斥着各种复杂问题，解决这些问题需要更加复杂的计算系统来处理。自动化和智能化可以完善开发者的工作，有助于开发者提高工作效率，让设计和验证开发者专注于打造差异化的芯片，推动这样的计算系统问世。如果AI驱动的EDA流程可以承担重复性任务，开发者就有更多精力来处理错误修复并进一步推进他们的设计。从设计空间探索到覆盖率和调试周期等，AI必将对诸多领域产生深远的影响。
