集成I2C内置路径管理功能的1A充电芯片 – LP4081H
来源:微源半导体发布时间:2023-06-064621浏览
询问 AI微源推出的LP4081H是一款支持16V耐压的，高精度的，超低功耗的，支持I2C配置的线性充电芯片。LP4081H集成了充电管理，路径管理，多重保护和船运模式功能，为便携式终端设备提供全面的功能支持。LP4081H的充电功能包括涓流充电，恒流(CC)充电，恒压(CV)充电，温度折返充电以及自动复充。它具备±0.3%的CV电压精度和±5%的CC电流精度以保证系统的稳定性和精确度。LP4081H的路径管理功能可以自适应的选择母线, 电池或者两者同时为系统供电。这些功能的实现依赖于输入与系统之间的低导通阻抗功率管(BUS-FET)以及系统和BAT之间的低导通阻抗功率管(BAT-FET)，如图1所示。当USB插入时，BUS-FET完全导通，BAT-FET处在线性充电模式。此时USB的电源给系统供电，同时给电池充电。当输入供电不足时，SYS引脚电压下降，LP4081H可以自动降低充电电流以优先满足系统的负载供电。当USB拔出时，电池完全通过BAT-FET给系统供电。
图1. LP4081H路径管理示意图LP4081H支持输入过压保护(OVP)，输入过流保护，充电NTC控制，电池放电过流保护，系统短路打嗝保护以及电池欠压保护等多重保护功能，避免因为意外导致系统和电池受损。LP4081H的船运模式功能通过I2C接口进行配置，当LP4081H进入船运模式时，BUS-FET和BAT-FET都断开，系统掉电，LP4081H在此状态下仅消耗0.4uA功耗。当重新连接USB时，LP4081H自动退出船运模式，恢复系统供电。最后，LP4081H集成I2C接口用以配置充放电参数以及获取芯片工作状态。方案结构简单，仅需要极少量外部元器件。01
LP4081H 主要特点
BUS输入：16V直流耐压，支持12V DC 热插拔。
集成5.7V OVP保护。
输入限流可调。
充电参数：±0.3% CV精度，±5% CC精度。
支持10mA -1A CC充电。
支持1mA -37mA 预充电流和截止电流。
I2C配置各项充电参数。
路径管理：SYS供电从BUS和BAT两者电压自动切换。
0V电池电压系统开机。
BUS-SYS之间300mΩ导通阻抗。
BAT-SYS之间150mΩ导通阻抗。
支持最高3A系统放电。
多重保护功能：输入过压和过流保护。
充电安全计时器以及NTC温度监测。
放电过流和短路保护。
芯片过热保护。
超低静态功耗：待机模式0.6uA静态电流。
船运模式0.4uA静态电流。
其他功能：02
典型应用图
应用场景：- 电动工具
- 蓝牙音箱
- 早教机
- 其他锂电池供电便携式设备
- 小尺寸太阳能面板供电系统
图2. 典型应用连接图

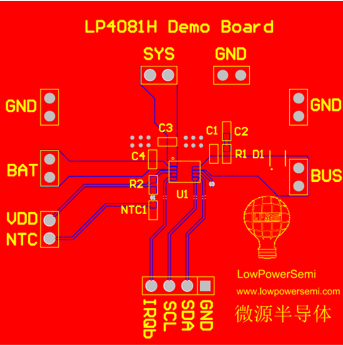

图3. PCB布局欢迎下载规格书：
新产品需求，请联系以下邮箱：销售：Marketing@lowpowersemi.com技术支持：FAE@lowpowersemi.com
