HTR3355 HTR3335 HTR3339 HTR33351具有中断功能的16位I 2C和SMBus IO扩展器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

特征

・供电范围：2.2V~5.5V

・支持LED驱动

・16个IO, 可任意置为独立的输入或输出

・中断功能，低电平有效

・标准I 2C接口，8个I 2C器件地址可选(HTR3339为4个，HTR33351为1个)

・支持反极性配置

・支持低功耗待机

・QFN4×4-24L，QFN3×3-20L，无铅封装

应用

・I 2C总线控制的GPIO扩展应用

描述

・HTR33xx 是一款 I 2C 和 SMBus IO 扩 展 器 , 2.2V~5.5V电源供电。16个IO端口中的任何一 个都可以单独配置为输入或输出。此外，任 一IO可驱动LED。

・通电后，16个IO端口配置默认为输入，并可通过I 2C进行相关配置，如输入或输出选择、反极性等配置 。

・所有配置为输入的IO端口都会持续监控状态变化，IO口的变化由INTN输出指示。当IO状态通过I 2C接口被读取时，INTN输出被清除。

・HTR3339具有RSTN引脚，其拉低时所有寄存器恢复到默认状态。HTR3335，HTR33351和HTR3339的IO内部没有上拉电阻，因此当其配置为输入且未使用时，需要外部的上下拉。

・HTR3339 具 有 4 个器件地址， HTR3355 和 HTR3335则有8个, HTR33351则有1个。

・HTR33xx提供QFN4×4-24L和QFN3×3-20L封装。

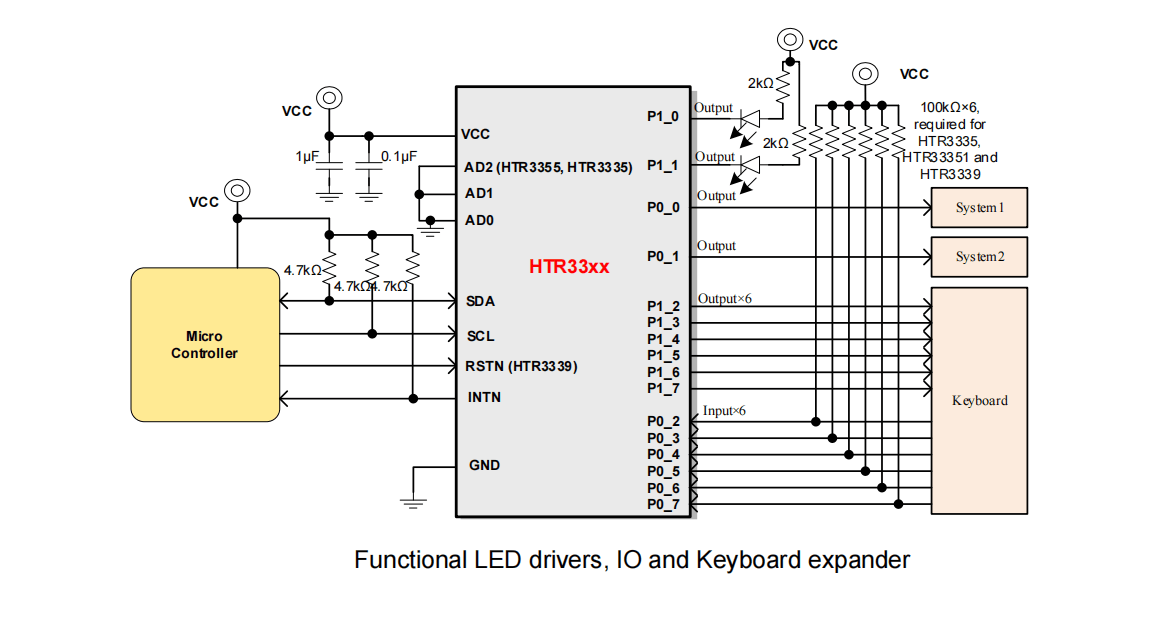

典型应用

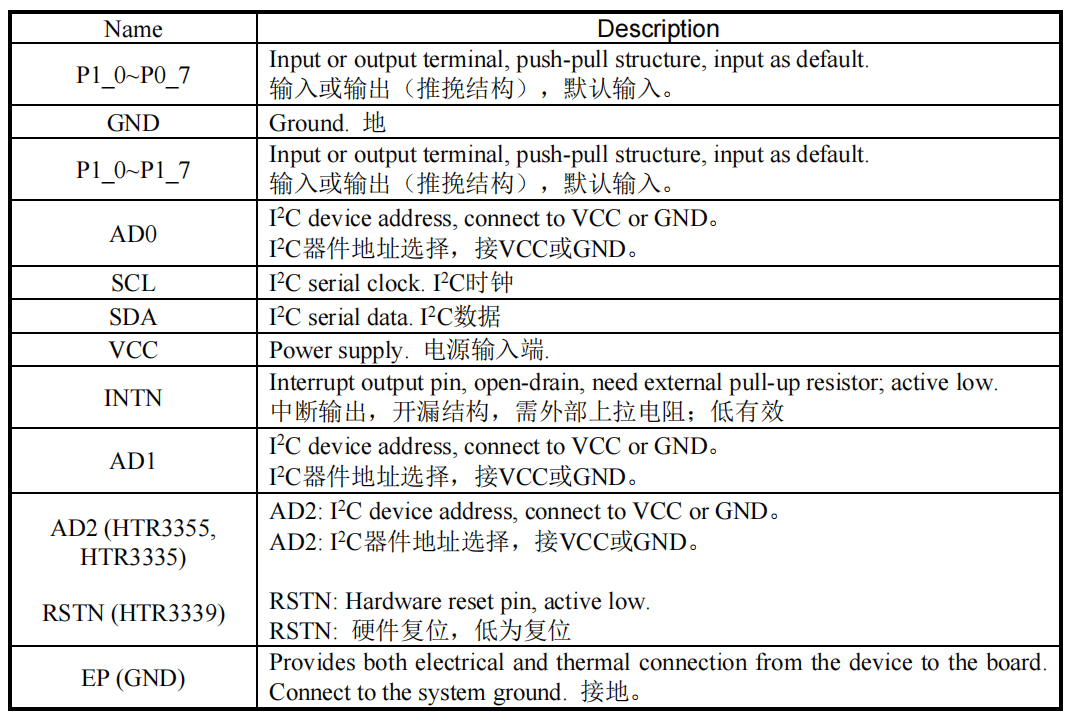

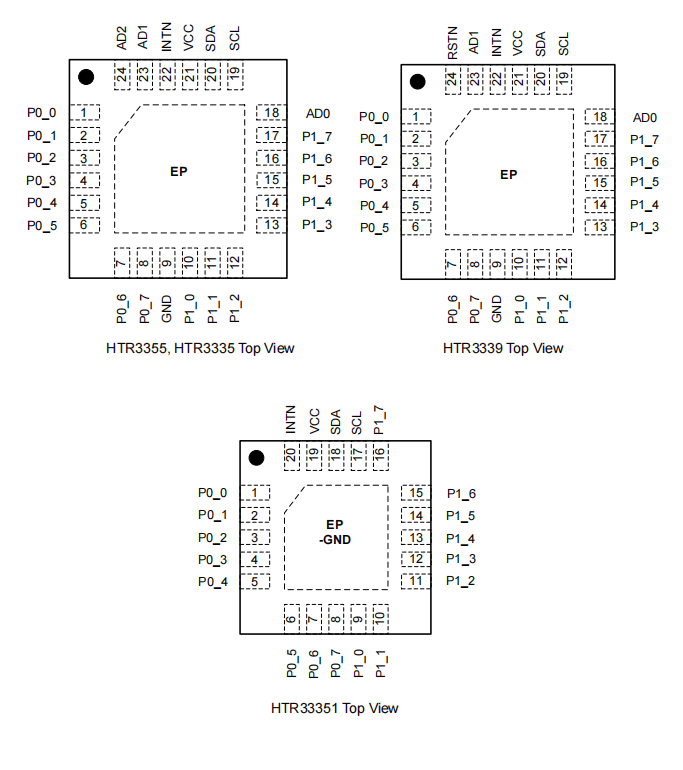

引脚配置
