高性能40V耐压充电芯片 - LP4078

近年来锂电池技术的成熟完善，个人消费类产品的供电方式也逐步由干电池、镍氢电池等向锂电池转变，以便实现产品的便携化，轻质化。在诸如电动牙刷、电动剃须刀、美容仪等产品中，可常见多种不同来源的5V输入方式给单节锂电池供电的产品充电，如无线充电、USB口充电等。随着USB TYPE C口的普及，快充协议的应用，用户用于给个人消费产品充电的充电源，难免存在良莠不齐不规范的情况，使得USB TYPE C口在未完成协议握手的情况下，出现本不应出现的12V甚至更高电压，从而造成充电芯片损坏或者触发OVP使得产品无法正常充电，抑或是误将12/15V的充电器当作是5V充电器使用从而造成类似问题。

微源半导体最新推出的LP4078，支持最高输入电压40V，过压保护电压22V，可有效确保用户在任意场景下都可安全可靠的进行充电。

01、LP4078典型应用

以目前个人护理消费品中比较常见的电动牙刷为例，产品一般采用单节14500电池供电，充电电流值设计300mA左右，充电输入电压值5V。不同于常规的充电芯片，LP4078具有超高的40V输入耐压值以及22V的输入过压保护值，当5V输入电压值高于正常值时，该芯片的优势便会显现出来。其22V的过压保护值可以保证其不会因为触发过压保护而停止充电，同时CTC (恒温度充电，Constant Temperature Charge)功能可以使得芯片通过自主降低充电电流的方式解决高压差下线性模式充电带来的芯片发热问题，保证整机安全性能的同时完成整个充电过程。同时40V的超高耐压值可以帮忙工程师在设计时减少一颗输入端OVP应用，节省PCB空间及BOM成本。

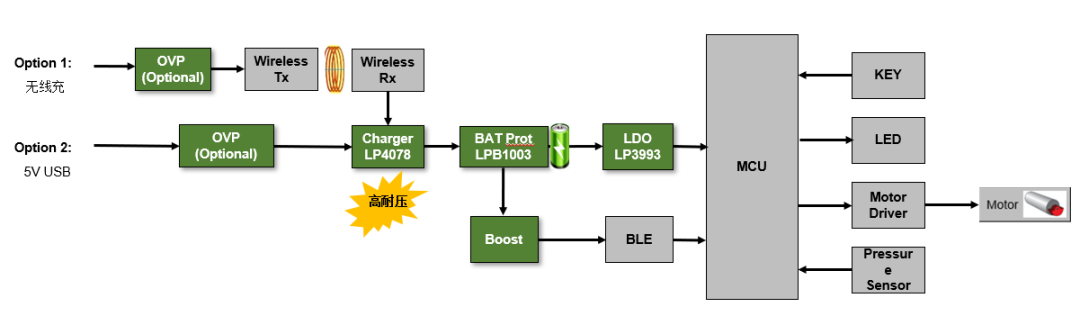

电动牙刷典型应用框图

02、LP4078性能介绍

LP4078是一款DFN-10封装的高性能锂离子和锂聚合物电池充电芯片，仅需要少量的外围组件即可完成最大1A的充电电流值设计。最高可以承受高达40V的输入电压，可以防止高压适配器的意外插入，其高达15V的BAT端耐压值，使得在动力电池供电应用中表现也十分优秀。在无输入电源的情况下，电池端反向电流小于0.1µA，可以降低整机的静态功耗，延长待机使用。除此之外，LP4078为电池充电提供了多种安全功能，包括输入过压保护、电池反接保护和通过限制充电电流实现的器件接点限温保护，以及支持JEITA温度标准的NTC电池温度检测电路。

03、LP4078芯片参数

当然，作为一款高性能充电芯片，LP4078的各项参数也都非常优秀，具体可参考下方产品特征表，或者联系微源获得更多详细资料。
