LDO(Low Dropout Regulator)是应用较为广泛的一种小功率降压稳压电源芯片，具有输出电压对输入电压或负载变化反应迅速，输出电压纹波和噪声较低，外围电路简单，体积小，价格低等优点。
工程师在选择LDO时通常会按照实际应用需求，根据输入输出电压，最大输出电流，输入输出压差，电源抑制比(PSRR)，输出噪声，负载调整率，线性调整率，静态电流等参数，选择适合其应用，且性价比较高的产品。

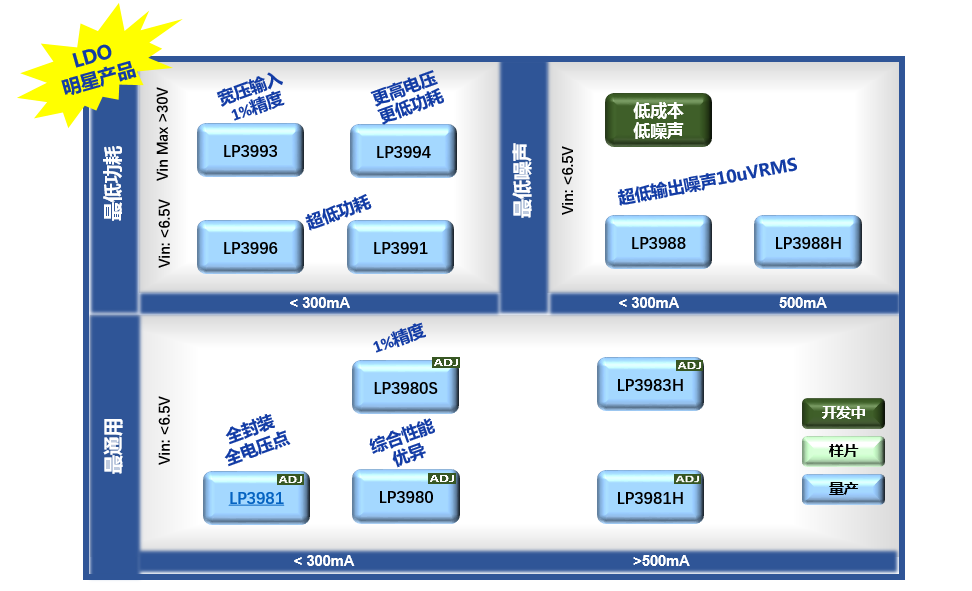

01LDO 产品概述根据工程师在LDO选型中几个典型的考虑方向：通用、低功耗、低噪声这三类需求，我们在微源众多的LDO中挑选若干典型明星产品如下图所示。
- 最通用：通用类型的LDO适用范围极广，适合对功耗及噪声无特殊要求的应用中。
- 最低功耗：超低功耗系列产品中的最低静态电流<1uA，且针对一些高串数电池类应用场景所要求的既具有宽电压输入，又兼具低静态电流的特点，提供输入电压高达40V，且同时静态电流仅为1.7uA的产品，非常适合各类电池供电或其它各种对低功耗要求较高的应用。
- 最低噪声：超低噪声产品输出噪声低至10uVRMS，可以满足各类对噪声敏感的应用的供电需求，如各种安防，笔记本及车载摄像头。

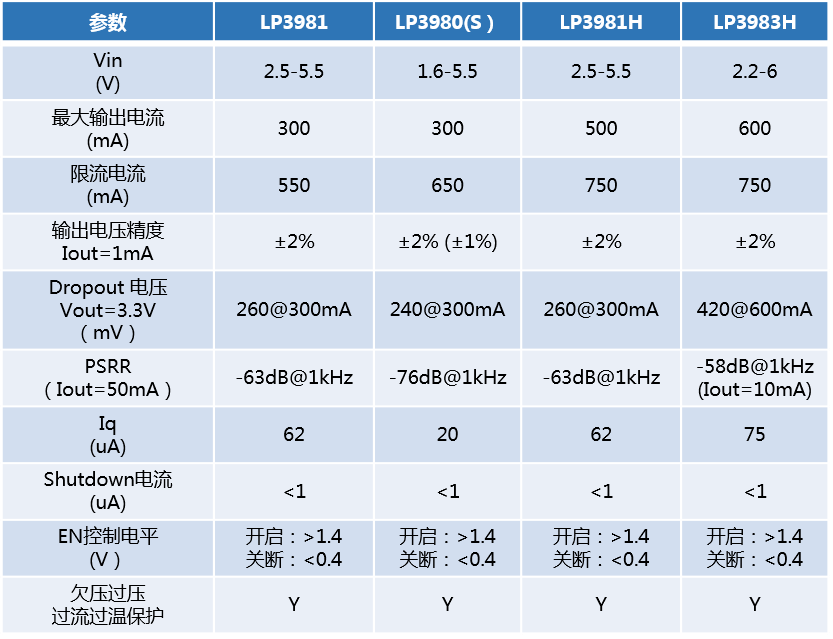

02最通用LDO LP3980是微源通用LDO中性能最均衡，应用最广泛的经典产品之一，其较高的PSRR，较低的静态电流(20uA)，和较低的low dropout电压可以满足其在绝大部分应用中作为二级电源，或在电池供电类应用中使用。相比此系列产品中普遍的±2%输出精度的性能指标，其子系列 - LP3980S则提升了输出精度至±1%，可满足一些客户的特殊高输出电压精度要求。
LP3981则是通用系列产品中性价比最高的一款，尽管其在PSRR和静态电流指标上略逊于LP3980，但凭借其性价比的优势，完整的可选输出电压点和封装让客户在对功耗和PSRR要求不高的应用中可灵活选择并有效控制成本。其大电流版本LP3981H可做到最大输出电流500mA，满足客户大电流供电的需求。

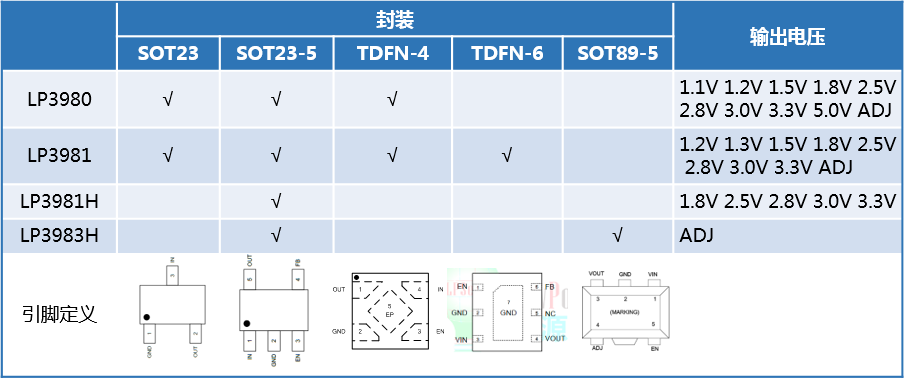

此通用系列LDO，可提供多种封装，和丰富的固定输出电压点，及可调版本供灵活使用。

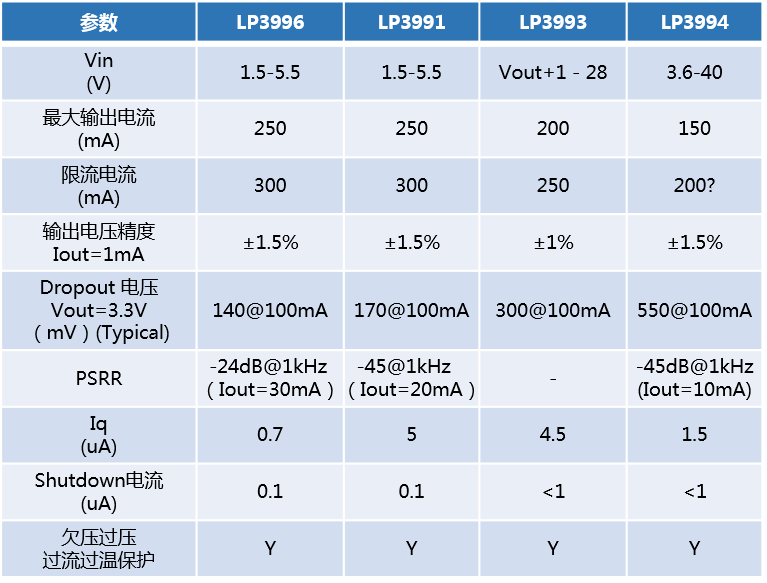

03最低功耗LDO 对于目前越来越多采用电池供电的应用，如可穿戴，手持电动工具等产品来说，LDO的静态功耗是选型时极为需要关注的参数。随着微源最新的低功耗宽压输入LDO LP3994的发布，微源形成了较为完整的低功耗LDO系列产品。
LP3996低功耗LDO产品系列中静态电流最低的产品，Iq仅0.7uA。LP3991则是在超低功耗的LP3996的基础上进一步优化了其PSRR等参数。这两款产品都非常适用于可穿戴或者功耗要求高又空间较为有限的应用。
LP3994则是在去年发布的LP3993宽压输入低功耗LDO的基础上，又有了一定程度的性能提升。LP3994的输入电压可达40V，且静态电流只有1.5uA，非常适合于一些多串数锂电池包类型供电的应用。

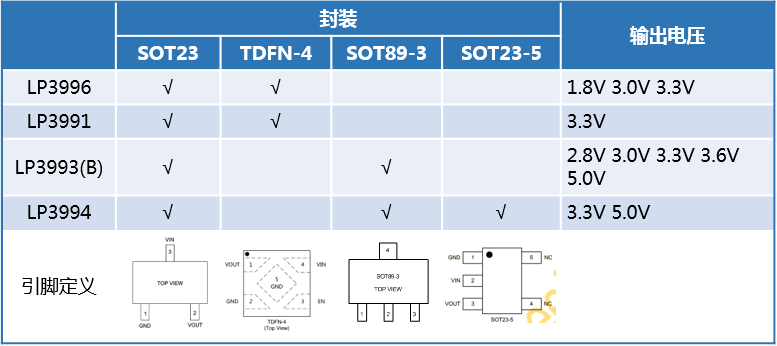

超低功耗系列LDO既有TDFN-4 1*1的小封装满足可穿戴空间限制的要求，也有更加通用的兼容性极好的各种其它常用封装满足客户各种类型的替换要求。
04最低噪声LDO

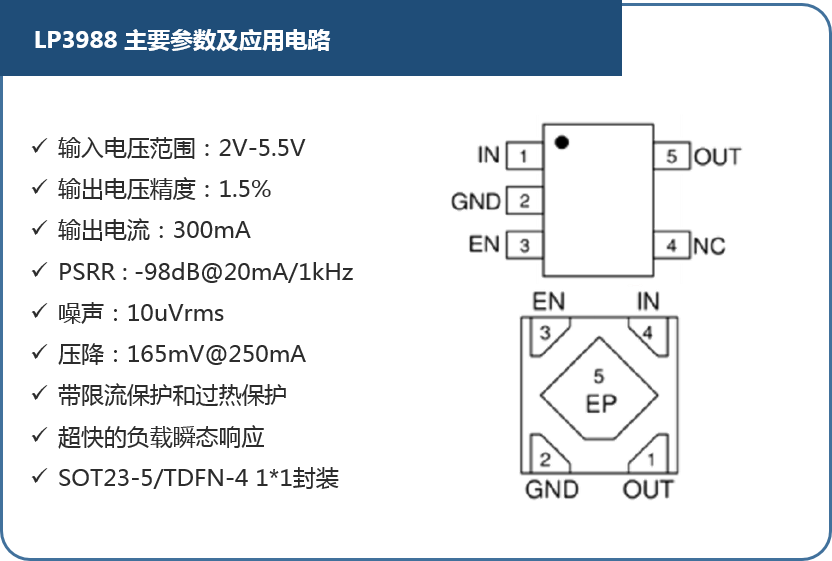

LP3988是微源推出的超高性能，低噪声，射频级LDO，非常适合于高清摄像头一类的应用。在一级DCDC将高压转换为低压后，将LP3988作为第二级用来降压后供电给终端器件 - Sensor。
LDO虽简单却也应该根据应用的实际需求选择最合适的产品：- 用于交流电源电压或者负载变化的场景：在此场景中可以利用LDO抑制纹波电压，消除电源产生的交流噪声。这类场景用户可能需要更多考虑PSRR的性能。
- 对于一些电池包类的应用，LDO会比常规的线性稳压器(如7805)具有更低的压差。当电池接近放电完毕的情况下，可以保证在较低电池电压的情况下仍然保证输出电压稳定。这类场景，用户可能就需要更多考虑功耗，低压差等参数。
总之，用户需要根据自己的实际需求，选择合适的产品，才能设计出既经济又有优良性能的产品。
