飞线基本功，拯救高速电路板

记得以前设计过一块多层板，电路上有一个屏，是用几对差分线驱动的。调试硬件的时候，系统能正常跑起来，但是屏点不亮。后来经过排查，发现有一对差分线用错了，这个方案有四路差分线模式和两路差分线模式，本项目中是用了两路差分线模式。查看相关设计资料才知道，如果是用两路差分线的模式，必须是用0路和2路差分线，但是本电路上用到的差分线是0路和1路，所以1路用错了，应该是接到2路才对。

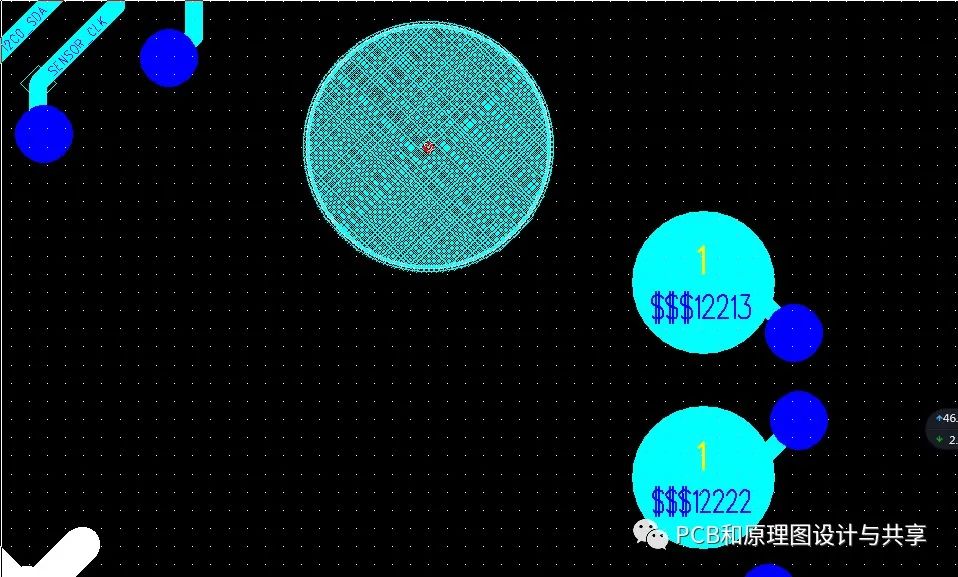

本来这是一块高速板，而且差分线就是高速线，也是高速电路中最重要的线之一，需要严格做等长和差分阻抗。如果差分线这些高速线设计错了，并且已经做出了成品，那基本上是可以宣告这块高速板作废了，需要改板，重新发板打样，备料贴片，等新的PCBA回来之后才能进行调试了。但是如果要这样做的话，那么就是相当于浪费了一个硬件开发周期，项目可能要严重Delay。在感到无望的时候，突然间想到，虽然2路的差分线没有用上，但是PCB上预留了两个测试点，可以尝试把原来接1路差分线的线接到这两个2路差分线的测试点上，碰一下运气，有没有可能通信成功。

于是立马行动起来，开始了一场硬件的 “外科手术”。

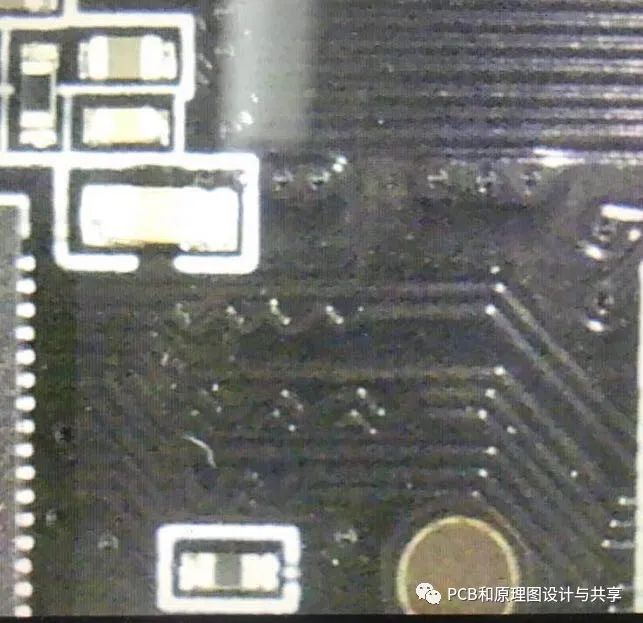

首先找来一个放大镜，用放大镜里看清差分线的纹路。

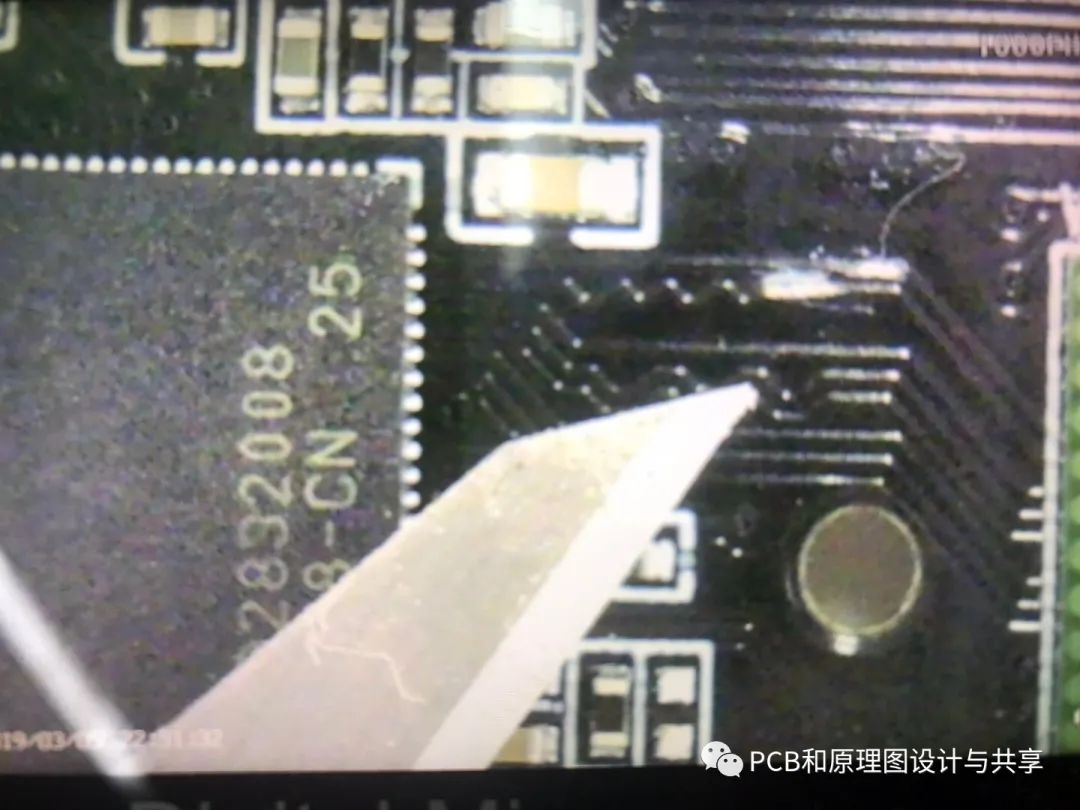

然后用刀片把1路的差分线表面上的黑油刮开。

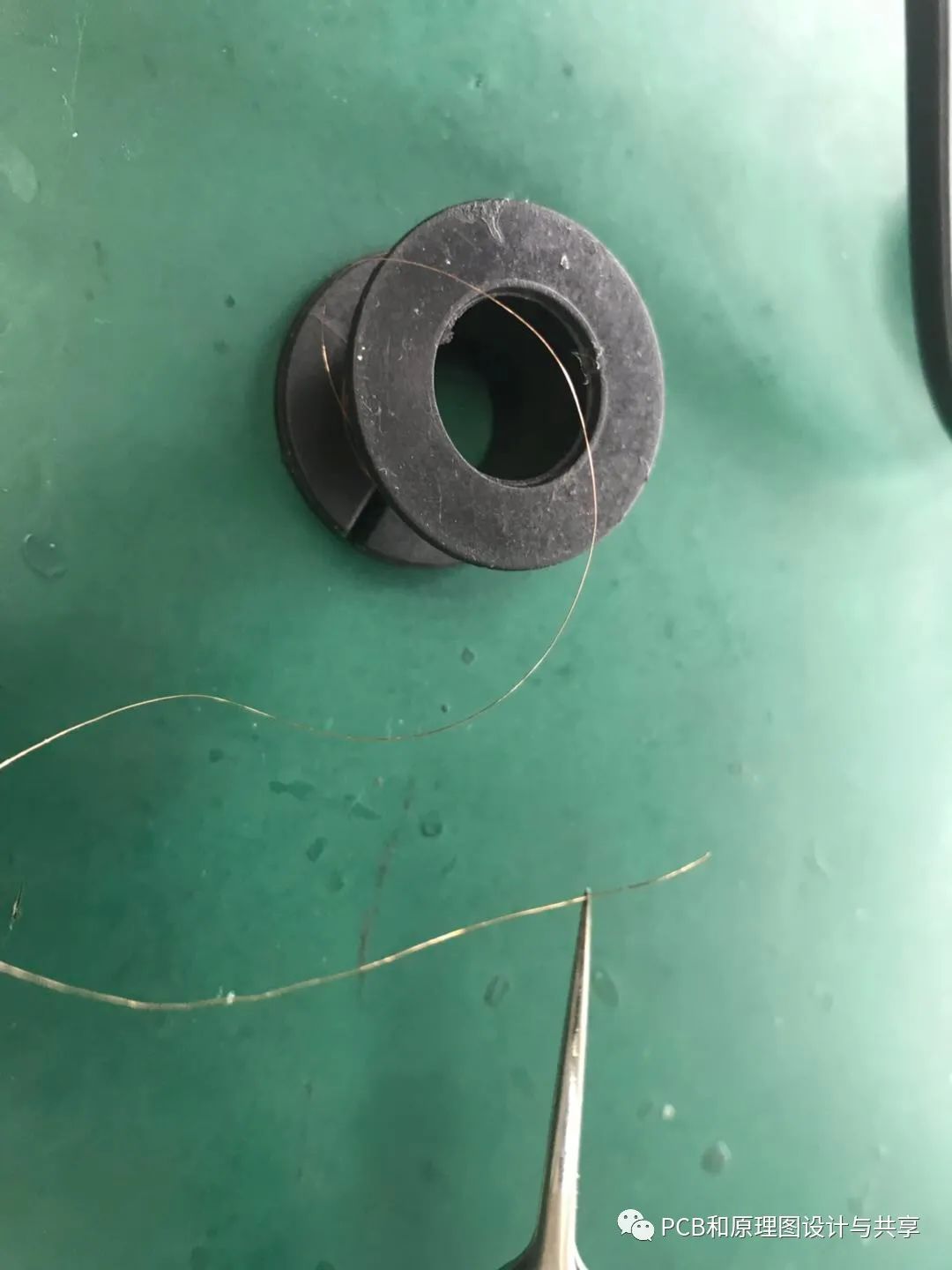

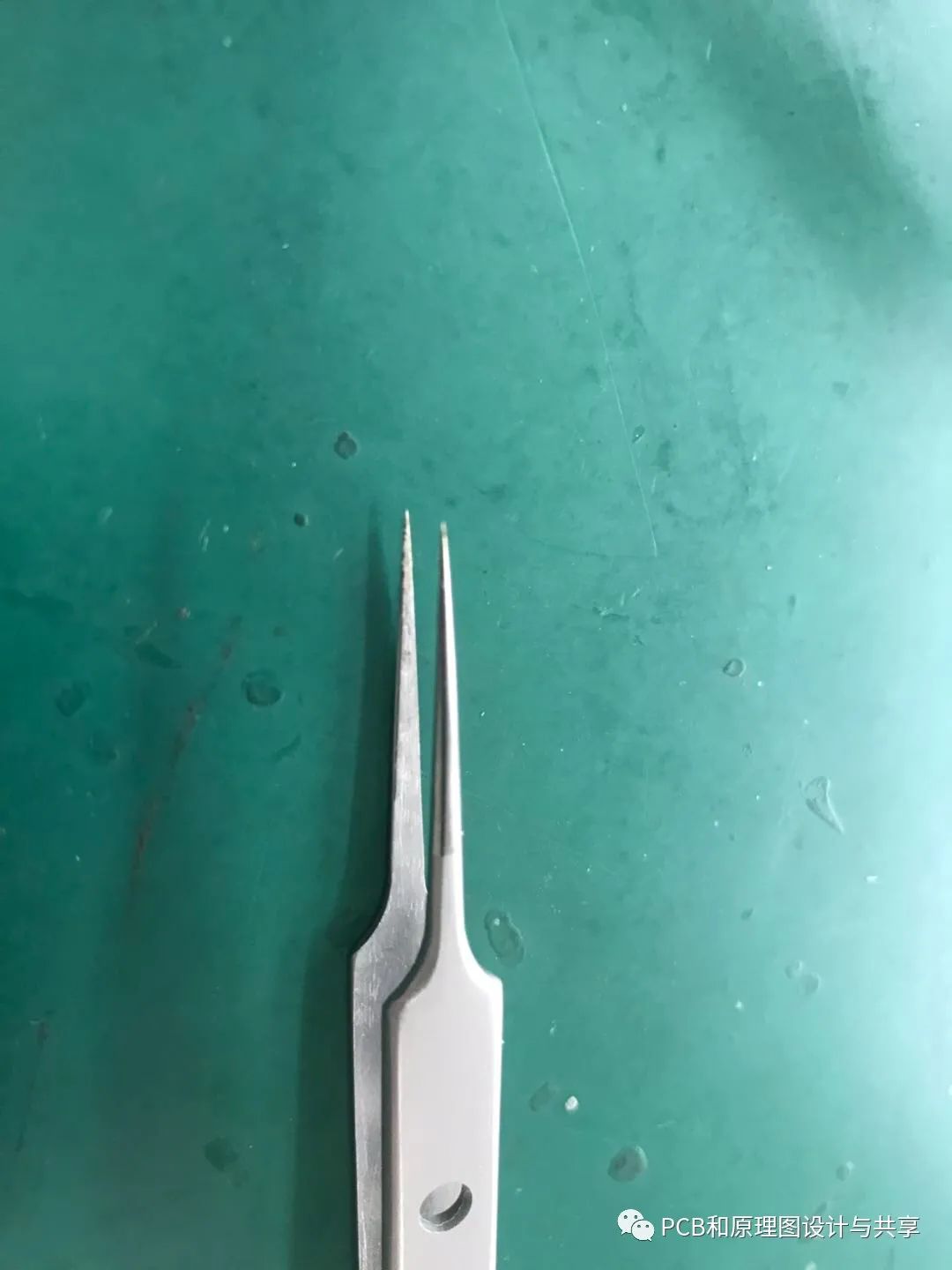

找来一把最尖的摄子和很细小的漆包线。

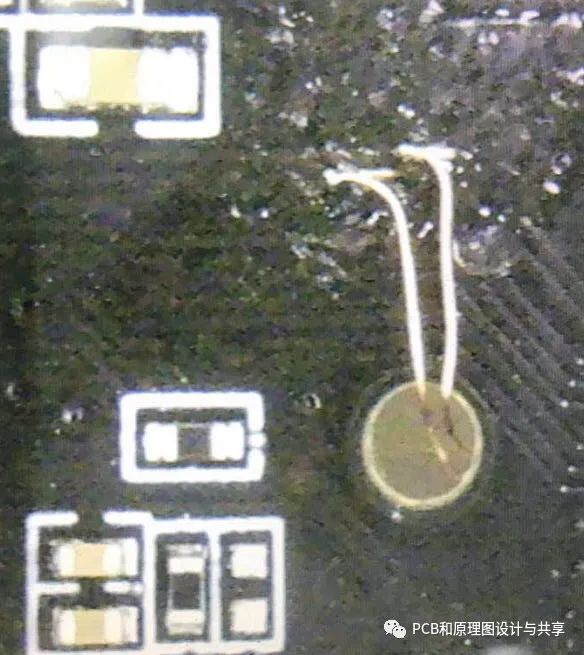

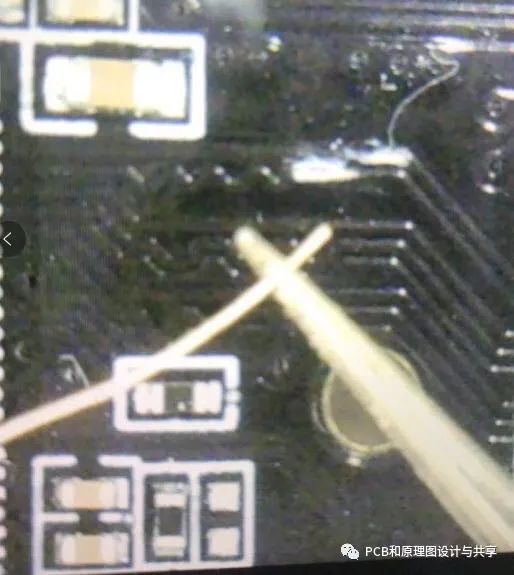

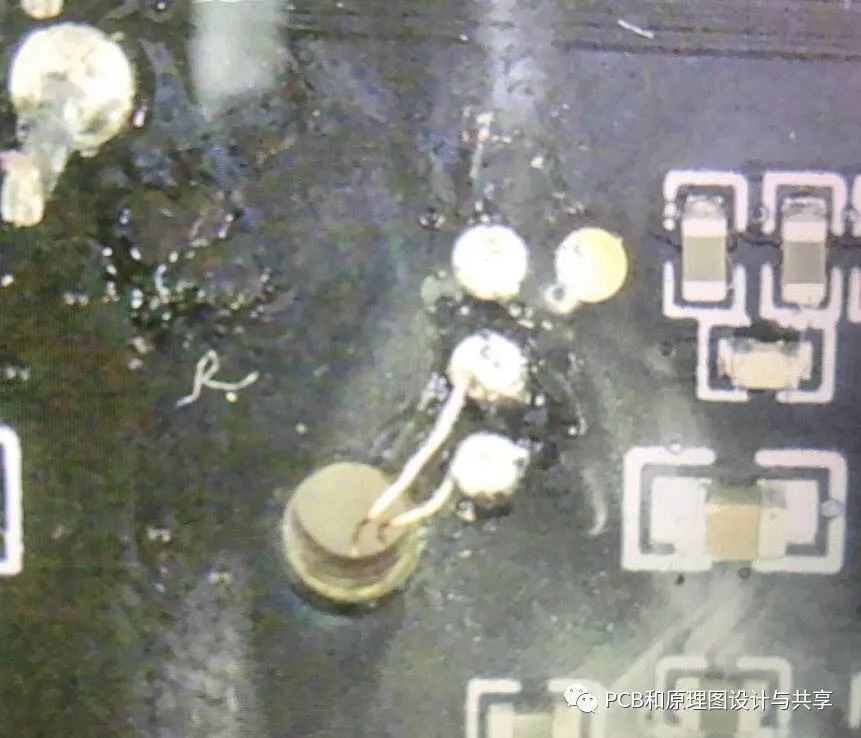

用摄子夹住漆包线的一端小心翼翼地焊在刮开黑油的差分线处，另一端焊在2路差分线对应的测试点处，焊接完成后的效果如下：



功夫不负有心人，给做了 “外科手术的”电路板上电后，屏点亮了，可以正常工作了。瞬间觉得做了一件非常了不起的事情，很有成就感。
