划重点：- 1除了光刻机以外，在我国半导体庞大的产业链中，还有很多环节还处于发展的初期，比如半导体材料、半导体设备、EDA等方面，都是卡脖子的关键环节。
- 2半导体材料是芯片行业的根基。目前，国产半导体材料整体还相对薄弱，在品类丰富度和竞争力处于劣势地位。
- 3半导体关键设备，目前全球市场基本被美日荷三国垄断，这也是为什么这次美国拉拢日、荷来商讨限制对中国出口先进芯片制造设备的协议的原因。
- 4自全球三大EDA巨头大举进入国内，再加上美国对华限制政策，影响了国内EDA的发展，EDA逐渐成为国内半导体产业链中最为薄弱的环节之一。
“芯事重重”策划是腾讯科技《新产研》栏目重点研究的方向之一，本期聚焦国产芯片目前面对的制造难题。
作者：温戈，编辑：李海丹光刻机作为半导体设备三大件之一，被誉为“半导体工业王冠上的明珠”。2023年1月，随着美国拉拢日本、荷兰达成新的限制对中国出口先进芯片制造设备的协议，将围堵“中国芯”的事件推向了一个高潮，也成为了全民关注的焦点话题。根据国家统计局发布的《中华人民共和国2021年国民经济和社会发展统计公报》，2021年我国集成电路出口数量达3017亿个，比上年增长19.6%，出口总额达9930亿元，比上年增长23.4%；2021年集成电路进口数量为6355亿个，比上年增长16.9%，进口总额为27935亿元，比上年增长15.4%。作为对比，2021年原油进口总额约为1.66万亿元，芯片进口总额是原油的1.7倍。巨大的贸易逆差让我国在国际贸易中处于不利的地位，所以芯片是我国亟待解决的问题之一。
基于该背景情况下，近期业内有很多专家解读了制造芯片的核心装备——关于光刻机的重要性。其实，除了光刻机以外，在我国半导体庞大的产业链中，还有很多环节还处于发展的初期，国产芯片的崛起，任重而道远，主要有三方面，需要我们关注：
第一，是作为芯片根基的材料，国内公司的市占率极低。第二，半导体设备方面，芯片的产出任何一个环节，没有半导体设备的支撑，都难以完成芯片的交付，但目前国产率在全球市场中的占比中较低。第三，被誉为“芯片之母”的EDA领域，国产方面仍然受制于人。本文将从这几个方面，剖析国内的现状，进而为大家呈现一个清晰、立体的国产芯片产业格局。
01 半导体材料：利润不可观，国产占有率低

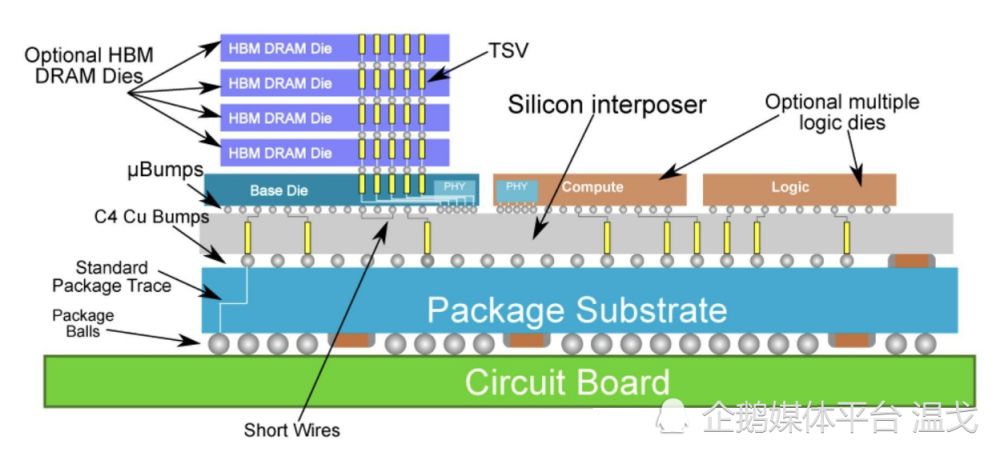

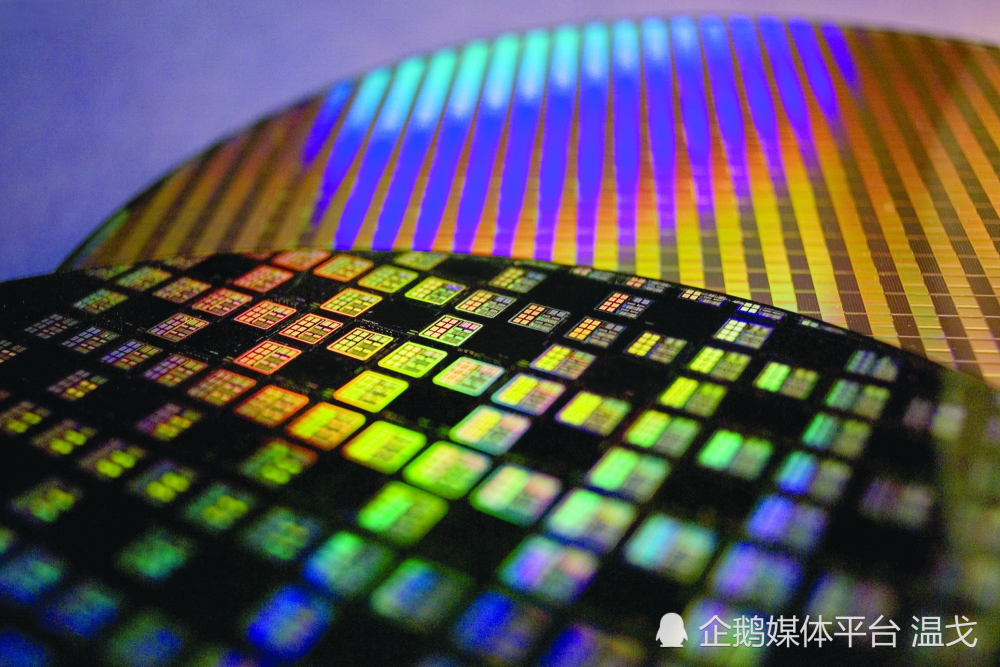

有很多人都知道，芯片是由沙子制作的，但纵观芯片制造的整个环节，所需要的材料不止于此，比如光刻胶、抛光液、靶材、特种气体等不可或缺。后端封装也需要各种材料的基板、中介层、引线框架、粘接材料等。如下图是一个3D封装芯片的示意图：其中天蓝色的是基板（Package Substrate），基板中存在引线（Standard Package Trace）, 灰色的是中介层（Silicon interposer）,这些都芯片中必要的材料。
半导体材料是芯片行业的根基，芯片制造没有原材料，就好比“巧妇难为无米之炊“。目前，国产半导体材料整体还相对薄弱，在品类丰富度和竞争力处于劣势地位，2021年国内半导体材料国产化率仅约10%左右。
回望国内半导体材料发展的历史，半导体是导电性介于导体和绝缘体中间的一类物质。与导体和绝缘体相比，半导体材料的发现是最晚的，直到20世纪30年代，当材料的提纯技术改进以后，半导体的存在才真正被学术界认可。半导体领域的先驱科学家在半导体材料方面做出了巨大的努力，才让今天国内在材料领域占有一小片天地。正如林兰英院士所说：“如果不靠自己努力，也许很多材料我们现在都没有”。
1955年6月，林兰英在获得宾夕法尼亚大学固体物理学博士学位，也是该校建校115周年以来第一位女博士。毕业之后，为了接近美国半导体材料研究的前沿，她在知名的希凡尼亚（英文称“Sylvania”）半导体公司任高级工程师，并帮助公司解决了诸多技术难题，获得了公司的器重。即使年薪丰厚，但他乡再好也抵挡不住林兰英报效祖国的决心，在掌握了固体材料研制方面的知识后，她便积极筹划回国。
1957年，林兰英以旅行为名领到一张签证，冲破重重阻扰，毅然决然返回祖国。当时国内在半导体材料方面几乎处于空白的状态，林兰英立即开展研究，并于1957年拉制成功第一根锗单晶，于1958年拉制成功第一根硅单晶，中国也成为世界上第三个生产出硅单晶的国家。随后林兰英又着手于砷化镓材料的研究，并成为世界上最早在太空制成半导体材料砷化镓单晶的科学家。林兰英是我国半导体材料科学的领路人与开拓者，没有她在半导体领域的成就，国内在半导体领域会更加落后。
尽管相比光刻机，半导体材料所涉及的技术及高精尖仪器并不像光刻机那样复杂。但因为国内在半导体材料领域的研究持续投入不足，加之这个行业的利润相比其他科技领域，利润并不尽如人意，导致目前国内的市占率较低。未来几年，国家政策和基金开始向材料侧倾斜，国产半导体材料厂商也迎来了机遇和挑战。
02 半导体设备：全球市场基本被美日荷三国垄断
除了被“卡脖子”的光刻机，半导体领域还有很多关键设备。比如：自动测试设备、刻蚀机、离子注入机等，这些都是芯片产业链条里的关键环节。
首先说自动测试设备。 在半导体产业链中，一颗芯片的生命周期开始于对市场需求的分析，跟随着产品的定义、设计和制造，封装完成以后交付到终端消费者手中，在整个流程中需要经过多次测试。而芯片自动测试设备中集成了众多精密的仪器，整体的造价也十分昂贵，一台价格也高达千万美元。目前，全球半导体测试机主要市场仍被美国的泰瑞达、日本的爱德万两大海外龙头占据，国产化依然有着很大的增长空间。
刻蚀机也是非常重要的装备。随着半导体制程的微缩和结构的复杂化，半导体刻蚀设备的种类和技术难度递增。但目前刻蚀设备领域长期由海外龙头垄断。根据 Gartner 统计，全球刻蚀企业前三大分别是泛林半导体(中国台湾）、东京电子（日本）、应用材料（美国），全球市占率合计 91%。国内刻蚀设备生产厂商在全球刻蚀设备市场的市占率总计不足2%。不过，近些年来国内刻蚀厂商依托资本和政策扶持，有了快速的提升。例如中微公司的介质刻蚀已经进入台积电 7nm/5nm 产线，是目前唯一进入台积电产线的国产刻蚀设备生产商。
另外，离子注入是晶圆制造掺杂核心工艺，技术壁垒仅次于光刻、刻蚀、薄膜沉积。目前，本土晶圆厂一般会将7%~10%的设备开支用于离子注入机。离子注入机则是为硅晶圆注入要掺杂的原子，从而芯片获得特定的电性能，否则我们即使做出来芯片，也无法正常工作。除此之外，半导体设备还包括清洗机、用于后道的封装光刻机、芯片分选机等。
赞助商广告展示

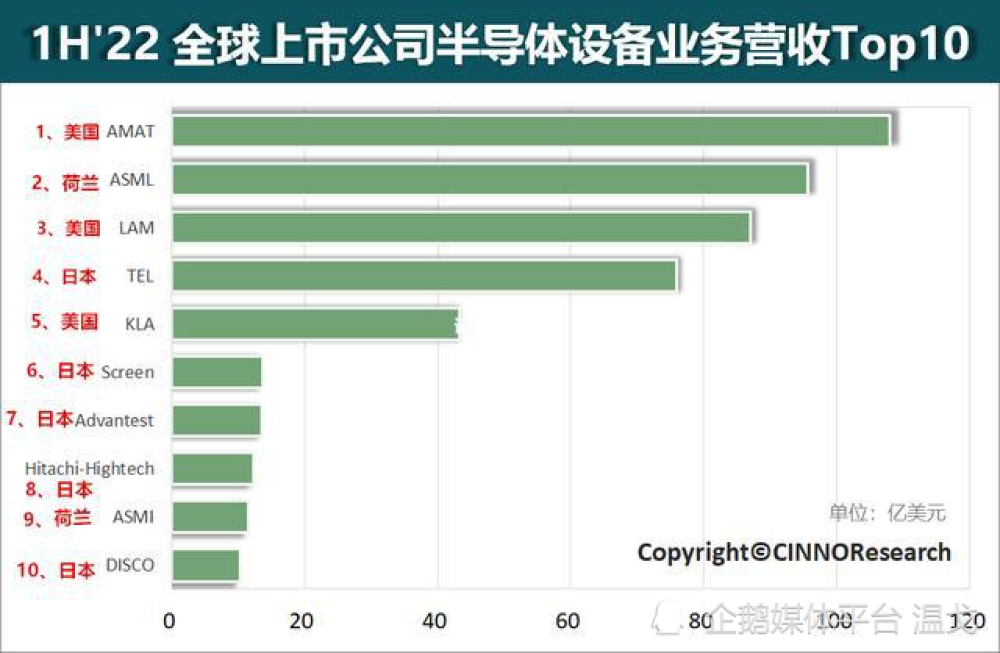

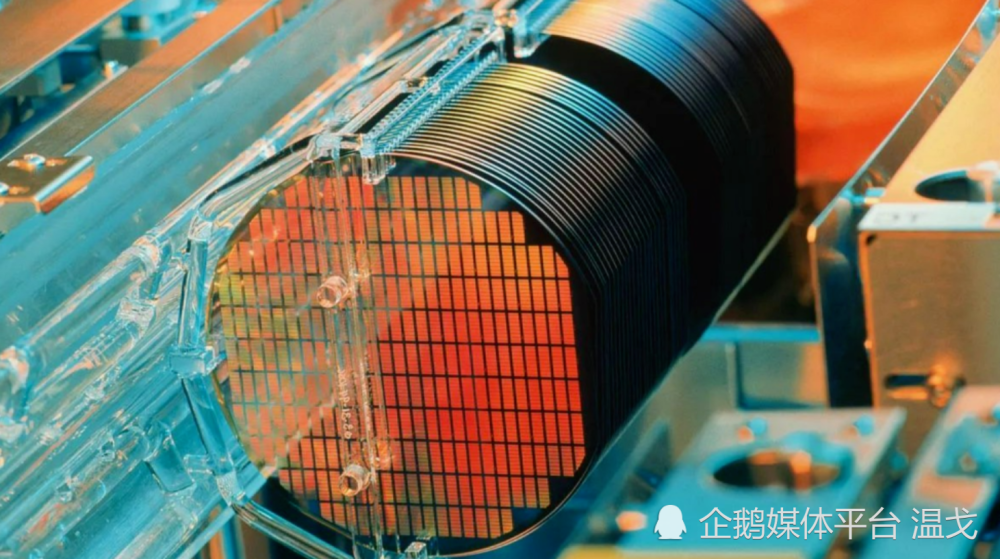

我们需要关注的是：目前，半导体设备市场目前主要由美、日、荷三国企业基本垄断。根据CINNO Research的数据，2022年上半年十大半导体设备企业中，3家美国企业，5家日本企业，2家荷兰企业，没有一家中国企业。这也是为什么这次美国拉拢日、荷来商讨限制对中国出口先进芯片制造设备的协议的原因。
除了集众多高精尖技术的光刻机，其他半导体设备我国已经开始加速国产替代化的进程，但形势依然不容乐观，目前国内依然无法做到先进工艺的全流程国产化。在成熟工艺的市场上，我国半导体的自给率目前大约在20%左右，依然有巨大的替代空间。虽然中芯国际和华虹宏力能完成28纳米工艺的量产，但尚未完成产业链的完全国产化，目前落后的环节主要还是在关键设备和材料上。
03 EDA：国产半导体产业链最为薄弱的环节之一EDA被誉为“芯片设计之母”，尽管整个EDA市场规模只有百亿美元，去撬动着约5000亿美元的半导体市场规模，其杠杆效应显著。在现代超大规模芯片设计中，EDA是不可或缺的一环。目前整个EDA产业大部分被三大EDA公司新思科技（Synopsys）、楷登电子（Cadence）、和西门子EDA所垄断。
相比国外，我国的EDA起步并不算晚。1988年，国产EDA工具 “熊猫系统”开始进入研发阶段。20世纪90 年代初，我国第一款具有自主知识产权的 EDA 工具——“熊猫 ICCAD 系统”上线，并获得了1993年的国家科学技术进步一等奖。这款熊猫EDA上线不久，便在近20家设计公司投入使用，使用其完成了近200个芯片品种的设计，当时中国与世界领先水平的差距并没有那么大。这不仅为国内ICCAD产品开发打下了良好的基础，更重要的是形成了一支研究开发和工程化的技术队伍。
1994年3月31日，巴黎统筹委员会宣布正式解散，彼时的国内EDA产业尚未形成规模，市场几乎处于空白状态。而与此同时，三大EDA巨头大举进入中国，并以价格低廉、技术成熟等优势迅速收割市场，导致此后的十几年里，国内EDA发展缓慢，再次进入沉寂期，被国外拉开差距。因此，EDA逐渐成为国内半导体产业链中最为薄弱的环节之一。
国内EDA发展的转折点出现在2008年。这一年，国家核心电子器件、高端通用芯片及基础软件产品（核高基）等重大科技项目正式进入实施阶段。在《国家中长期科学和技术发展规划纲要（2006-2020 年）》文件中，EDA被列为国家十六个科技重大专项之一。随后，在国家政策的扶持下，华大九天于2009年成立，概伦电子于2010年成立。再加之部分国内老牌EDA企业，如广立微电子、国微集团等在国家的扶持下重获新生，国内EDA企业自此重整旗鼓再出发。
但是，从2018年开始，中兴和华为接连受到美国制裁，为国内还处于初步发展中的EDA产业敲响了警钟。2022年8月15日，美国商务部宣布对设计GAA晶体管结构集成电路所必需的EDA软件实施出口管制。GAA晶体管结构主要用于3纳米及以下的先进工艺，尽管目前的断供对中国绝大部分芯片公司几乎没有影响，但这也堵住了未来国内高端芯片的设计之路，并且不排除未来美国在“EDA断供”上继续加码的可能。
但我们也要看到，从2018年到2020年，国产 EDA 工具在国内市场的销售份额分别为 6.2%、8.3%、11.5%。尽管规模依然很小，但市场占有率稳中有升。EDA的发展周期长、难度大，虽然罗马不是一日建成的，但如果假以时日，相信国产EDA一定会稳定发展。
04 国产芯片遭围堵？三大招出击居安思危。我国并不是没有准备，国家也正在出台一系列的政策支持。后来者想居上，从来都不容易。国产芯片想要在三大巨头的围堵下突破重围，势必要打出一套强有力的组合拳，需要关注以下三个方面：
首先，是政策的扶持。事实上，我国在这方面已经做得足够好，并且初见成效。比如：早在2014年6月，国务院印发了《国家集成电路产业发展推进纲要》，部署了集成电路产业2015年、2020年以及2030年的发展目标。2030年，产业链主要环节达到国际先进水平，实现跨越发展。明确提出开发光刻胶、大尺寸硅片等关键材料，加强集成电路制造企业和装备、材料企业的协作，加快产业化进程，增强产业配套能力，
2015年国家出台《中国制造2025》，提出要形成关键制造设备的供货能力;2017年《集成电路产业“十三五”发展规划建议》提出将关键设备和材料进入国际采购体系，基本建成技术先进、安全可靠的集成电路产业体系。2021年《“十四五”国家信息化规划》提出加快集成电路设计工具等特色工艺的突破，加强集成电路等关键前沿领域的战略研究布局和技术融通创新。
2020年国务院发布《新时期促进集成电路产业和软件产业高质量发展若干政策》，对半导体产业的税收、投融资、研究开发政策等八个方面做出深化指引。当下，全球半导体行业政策已进入密集区，国内产业政策有望随着行业深化发展不断演进，朝着产业自主可控的政策目标不断前进。目前多省市也发布了和半导体材料相关的产业政策。
EDA 方面，在《中国制造2025》中针对集成电路产业的市场规模、产能规模等提出了具体的量化目标,其中提出2025年包括EDA的集成电路设计业产值达到600亿美元,全球占比达35%。
另外，各省市也陆续推出了关于EDA的若干政策。如深圳市于2022年6月发布政策《深圳市培育发展半导体与集成电路产业集群行动计划（2022-2025年）》，旨在集聚一批EDA工具开发企业和专业团队，加强EDA工具软件核心技术攻关，推动EDA工具软件实现全流程国产化；2021年12月，上海市发布《新时期促进上海市集成电路产业和软件产业高质量发展若干政策》，宣布对于EDA重大项目新增投资可放宽到不低于5000万元；2021年8月，北京市发布《北京市“十四五”时期高精尖产业发展规划》，聚力突破EDA工具的研发和产业化等。
其次，持续增加研发投入。据统计，中国研发费用率排名前50的科技公司中，上榜最多是计算机软件与服务行业，一共15家公司上榜；其次是芯片半导体行业，有14家公司上榜。这一组数据表明了芯片公司重研发的属性。另外，根据11家主要中国半导体设备公司（北方华创、中微公司、芯源微、华峰测控、至纯科技、拓荆科技、盛美上海、华海清科、长川科技、精测电子、晶盛机电）的财务指标统计，2022Q1-Q3，研发费用合计同比增长了59%。
虽然国产研发投入在持续增长，但整体的研发投入和芯片巨头仍有不小的差距。据行业分析机构IC Insights的数据显示，半导体巨头的英特尔、台积电、三星这三家公司加起来，就贡献了全球45.3%的研发支出额度。国产芯片的研发投入还需不断加码。
第三，注重芯片领域相关人才的培养。当前国内芯片人才总量不足，主要是高端芯片人才稀缺，半导体“抢人”氛围充斥，企业招人困难。根据猎聘发布的《半导体行业：半导体/芯片人才趋势》研究报告显示，2020年中国半导体产业从业人数54.1万，同比增长5.7%，预计到2023年前后人才需求达到76.6万人左右，人才缺口将近23万。
从具体岗位来看，创新型、研发型人才等高级研发人才的供需矛盾明显。数据显示，在设计端，模拟设计工程师、射频设计工程师、CPU架构师、信号完整性工程师等研发工程师最为紧缺，这部分人都是芯片研发端的主力。
我国的半导体行业已经来到了十字路口，尽管面临着多方面的压力和困境，国产芯片自主化的发展道阻且长，但也难以抵挡我们前进的脚步。尽管这是一段漫长的旅途，也许需要10年，甚至20年，我们才能走出一条畅通的路，但芯片行业的发展没有捷径。最后，也期望每位读者能了解芯片、认识芯片，或者更进一步的投身到这个行业中，实现自身价值，勇攀科技的珠峰。免责声明：文章归作者所有，转载仅为分享和学习使用，不做其他商业用途！内容如有侵权，请联系本部删除！（手机微信同号15800497114）
