ISSCC 2023 前瞻 —— 存算一体是大势所趋还是审美疲劳？

掐指算来，矽说已经走入了第六个年头，也羞愧地进入了年更状态，实在和各位读者抱歉。

今天循旧例和大家聊一聊ISSCC 2023。ISSCC 2023的program已经正式发布，在ISSCC 2023仅统计大陆地区，录用论文就有42篇，超越美国。算上港澳，达59篇，已经妥妥的是世界冠军。如果再算上那个小岛，那就是一骑绝尘。我记得第一届ICAC的时候，大佬们期许有一天，我们的芯片能像我们的奥运会一样成果丰硕，这不在集成电路领域的“奥林匹克”我们可以正式宣布，我们赶欧超美了！举国体制下中国芯的进展喜人。和以前一样，完整Advance Program可通过文末点击“阅读原文”获得。

这一期，小编想先聊聊这届ISSCC的一个热门方向——存算一体。

首先还是给大会做个广告，ISSCC 2023是ISSCC的70年周年，Keynote由AMD苏妈领衔，将在明年2/19-23在旧金山市召开。

“存算一体”的正确翻译是啥？

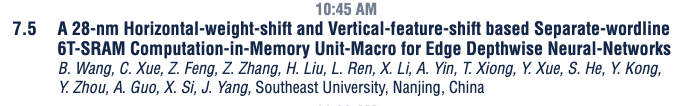

先放一个小彩蛋。小编日常都是用Computing-in-Memory描述存算一体的，但是这是正确的翻译么？但纵观全program，即使在题目里你就会看到好几个说法，如清华、东南的论文就都采用了Computation-in-Memory的说法，

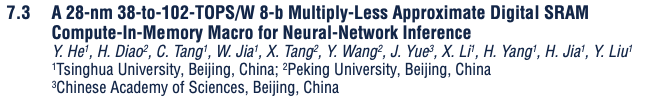

当然，也有Computing-in-Memory的称呼：

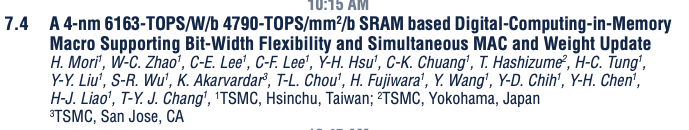

还有 Compute-in-Memory：

那官方称呼什么呢？ISSCC全部34个session中，有两个session的title都直接用到了存算一体，而他们的官方称呼都是——Compute-in-Memory.从英语语法的角度讲，这是对的。Compute本来就可以做名词的，Computing/tation都画蛇添足了。值得注意的是这两个session都是长session（即session跨度覆盖整个半天，包含7-9篇文章），也就是说光这两个session就有16篇文章是存算一体相关的。

除了这两个session外，存算一体还出没在 session 29（3篇）和session 33 （2篇），粗略的算一算ISSCC 2023至少有21篇存算一体相关的论文，占了整个ISSCC录用论文的10%，堪比一个track了，当然也导致很多老师吐槽这个存算一体是不是“溢出”了呀。

数字化、浮点化“存算一体”的大趋势

作为一个数字化存算一体的布道者，小编这两年经常会被问一个问题是：你这还是存算一体么？和近存计算数字加速器有啥区别？

我作过很多很techinical的回答。比如，数字存算采用了定制逻辑门取代标准单元库逻辑门提高功耗，规则化的版图取代自动布局布线下模拟随机生成的版图降低寄生。再比如数字存算可以100%享受到scaling down的优势，而模拟存算能效几乎不随工艺节点变化，导致先进工艺下数字存算较模拟存算的劣势越来越小等等。

但看完这个program，我觉得这些都没答到点上，可能一个六神磊磊式的回答，更接近这个问题的本质。《神雕侠侣》里独孤求败的剑冢前有一句话“草木竹石均可为剑，渐入无剑胜有剑之境”。所谓，无剑胜有剑，或许就是存算一体追求的意境。“模拟”存算是砍出这条路的第一个剑式，但对于存算电路，最终要的探索是“不囿于任何设计规则的定制化高能效、高精度电路”的新招式。你的模拟课本上未必有招，你的Verilog课本上也没有这些招。模拟、数字甚或者任何手段都应该是你的“心中之剑”胜过手中的剑招。

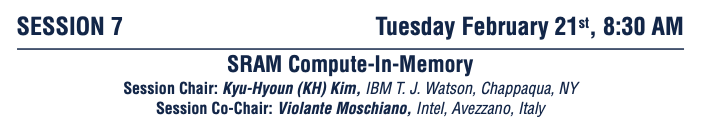

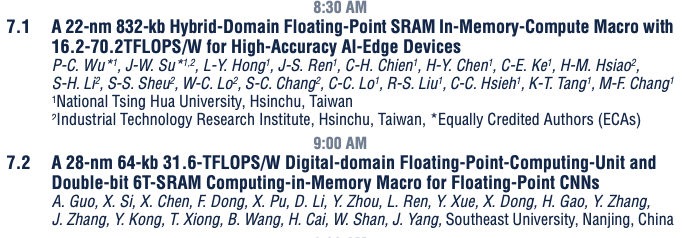

让我们来看看ISSCC 2023的存算之剑。纯模拟的存算一体在session 7 （SRAM存算一体Macro）中只有2篇，其余均是数字。特别指出的是，台湾清华提出了数模混合的浮点存算一体，以及东南大学的纯数字的浮点存算一体Macro实现。浮点能效也都上看了20-30 TOPS/W。支持浮点精度的数字存算芯片，从一开始的2年前KAIST的一篇VLSI到今天大规模占领存算session，可以说是“换了人间”的大趋势。

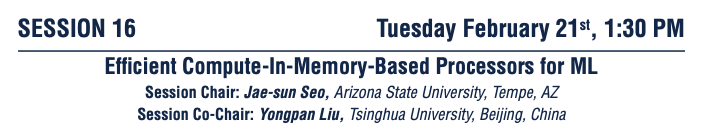

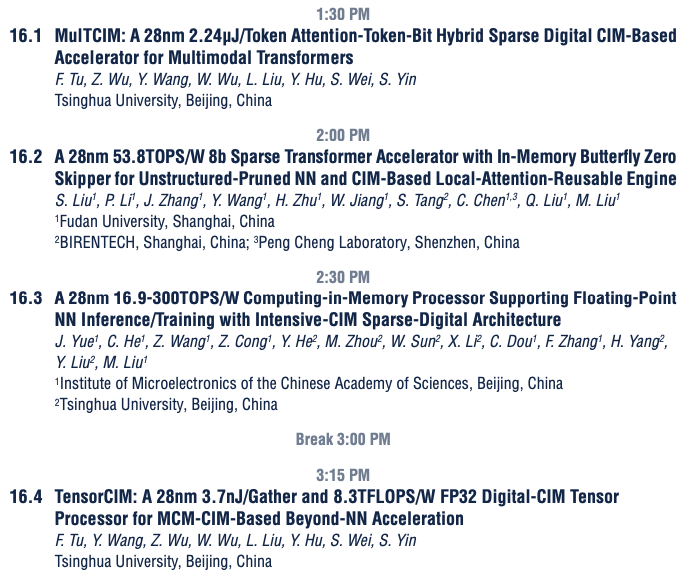

再看Session 16，基于存算一体的AI处理器部分。7篇中题目中写明数字存算就有5篇，另外两篇中目测也有一篇是大概率是数字。而数字存算可以实现的SoC场景，可以涵盖各类需求，如高精度的Transformer，甚至浮点精度的AI训练等。

和Session 22（异构的机器学习加速器，基本就是纯数字的AI芯片）相比，存算路径的芯片大致覆盖了各类主流、非主流的应用场景，已丝毫不显劣势。

“存算一体”何时能大规模商业落地？

小编短短的芯片科研道路上，见证过两个一开始并没有被工业界认为很靠谱的新技术，最终落地成为行业标准——ADPLL（全数字锁相环）、Asynchronous SAR ADC（异步逐次比较模数转换器）。它俩从以第一篇ISSCC到大规模量产，大致都用了快十年的时间。存算一体是否也能步着这样的节奏（甚至更快），变成人工智能芯片的标准件呢？

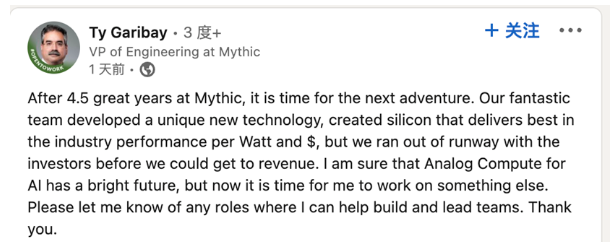

然而，产业对“存算一体”的态度却没有那么乐观。北美模拟存算一体的明星初创Mythic在几周前宣布了由于缺乏现金流“out of runway”（偏离了跑道）。在国内，头部芯片设计公司对存算的态度大抵也是如此。

究其原因，目前的“存算一体”芯片并没有本质上解决所谓的“存储墙”问题。从各类paper不断在show能效的题目里就可以看出，目前的存算一体更多是在探索矩阵计算单元的高能效实现方法。然而，产业界在提高矩阵计算单元的能效有一条最粗暴的路径——摩尔定律尺寸微缩。以ISSCC 2023的某篇28nm的存算一体transformer为例，各种跨层次协同技术的共同作用下，性能才能和VLSI 2022上Nvidia 5nm的transformer比一比肩膀（实际上还有点落后）。

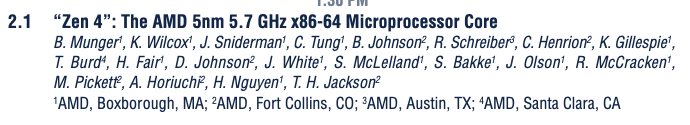

那业界关注什么呢？可以先来看下处理器巨头们在ISSCC 2023上发布的论文。（这些论文一般认为有广告的嫌疑）Program 主session第一篇的论文是AMD 的Zen4 处理器核：

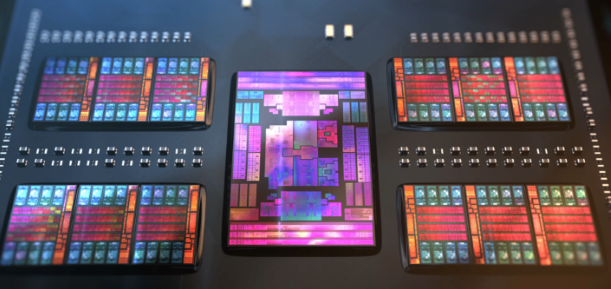

大致也是上周，AMD开了新一年的发布会，苏妈介绍了Zen 4架构的Eypc服务器和PC处理器。他们解决存储墙的方式就是：是第二代3D V-Cache（ISSCC 2022上是第一代）+IO Hub Die（ISSCC 2020）+ 数量可扩展的CPU Die，暴力美学的典范。

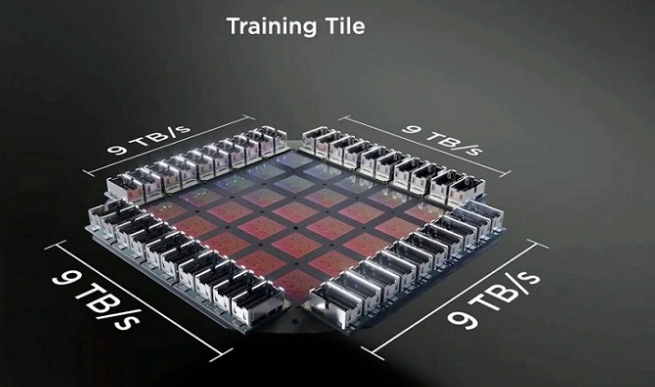

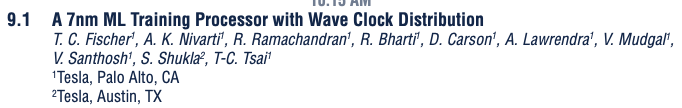

再来看Session 9，邀请工业界的大芯片论文。第一篇是Tesla的7nm的训练芯片（应该是今年发表的Dojo），它一个完整的软件定义晶上系统（小广告：12月即将Software-Define System on Wafer大会），每个core含有1.25MB的SRAM buffer，每个D1 Die含有354个core，一个晶圆上有25个D1。目测整个晶圆的Cache上10GB了（每个Die 428MB SRAM Cache，乘以25）。

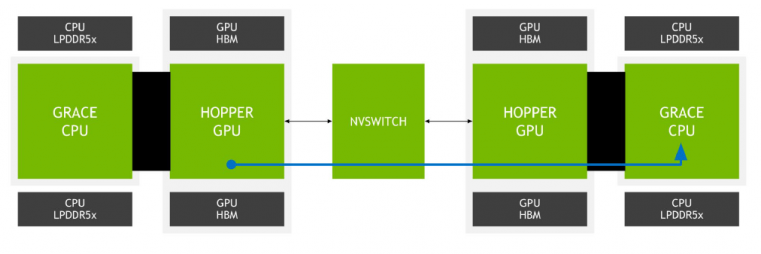

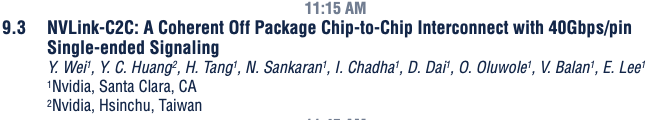

同样的，Nvidia的邀请论文也在讨论连接各类in-house 处理器芯片的连接协议与电路——NVlink-C2C。

显然，和这些芯片相比，学术界存算一体相关论文的芯片规模还不足以进入产业的法眼，至少并不能解决一个100MB以上中等规模网络的存储墙问题（现在的大网络都太疯狂了）。真正具有可扩展性、对存储墙友好的存算一体能力还未完全展现。而仅仅能解决的INT4/8的高能效存算电路目前还不是高性能处理器的主要矛盾。不过，随着浮点型存算的发展，借鉴存算一体技术的超大规模浮点型Tensor Core或许并不太久远。

过去两年的ISSCC的前瞻或者技术总结，其实都会提到存算一体，有兴趣的读者可以对比着来看看，这些年存算一体的发展历程。
