具有优化功率搜索和多种安全特性的完整高效的100 mA

来源:eetop发布时间:2020-01-06855浏览

LTC4124是一款高性能100 mA无线锂离子充电器接收器，它只需很少的外部组件即可构成一个完整的小型解决方案，适合于空间受限的应用。LTC4124与LTC4125（一款具有优化功率搜索和异物检测功能的无线功率发送器）配对使用，可创建一个安全高效的无线充电环境。

高度集成的无线充电器接收器

对于小尺寸便携式和可穿戴设备而言，无线充电正变得越来越流行。这不足为奇。设备没有裸露的连接器和端口将更加可靠，最终用户体验也更轻松简便。为了克服这些设备（如助听器）带来的空间限制问题，LTC4124集成了无线功率管理器，它将来自无线谐振电路的交流电压转换为稳定的直流电压。然后，该直流电压会馈入功能齐全的线性电池充电器中，以提供良好的电池充电功能。有着如此高的集成度，仅需添加一个接收器谐振电路和电池本身，即可实现非常小巧且功能齐全的无线充电装置。

高效的无线功率管理器

如图2所示，如果LTC4124接收的能量超出为电池充电所需的能量，IC中的无线功率管理器通过将接收器谐振电路分流接地，可以使IC的输入电压VCC保持低电平。这样，线性充电器将非常高效，因为其输入始终正好保持在电池电压VBATT之上。接合分流电路时，接收器谐振频率将与发射器频率失调，谐振电路也因此会接收较小的能量。

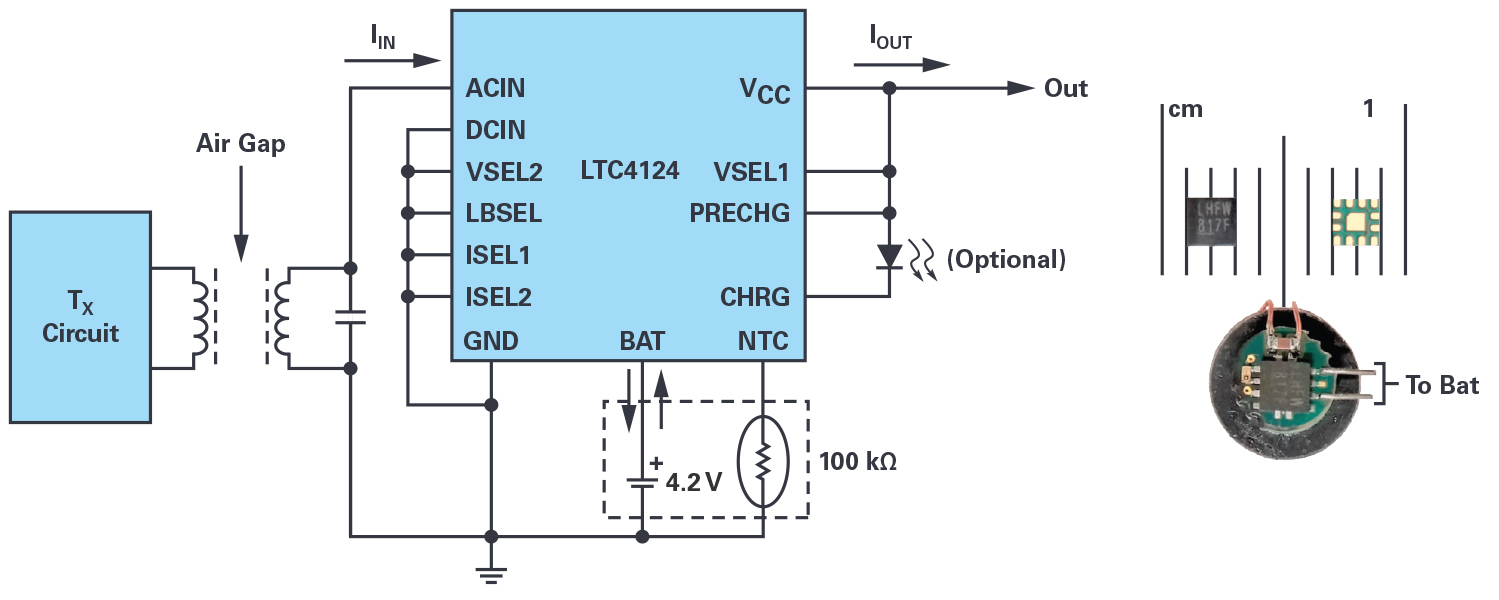

图1.完整的6 mm无线电池充电器解决方案。

图2.交流输入整流和直流轨电压调节。

使用LTC4125发送器构成完整的无线充电设计

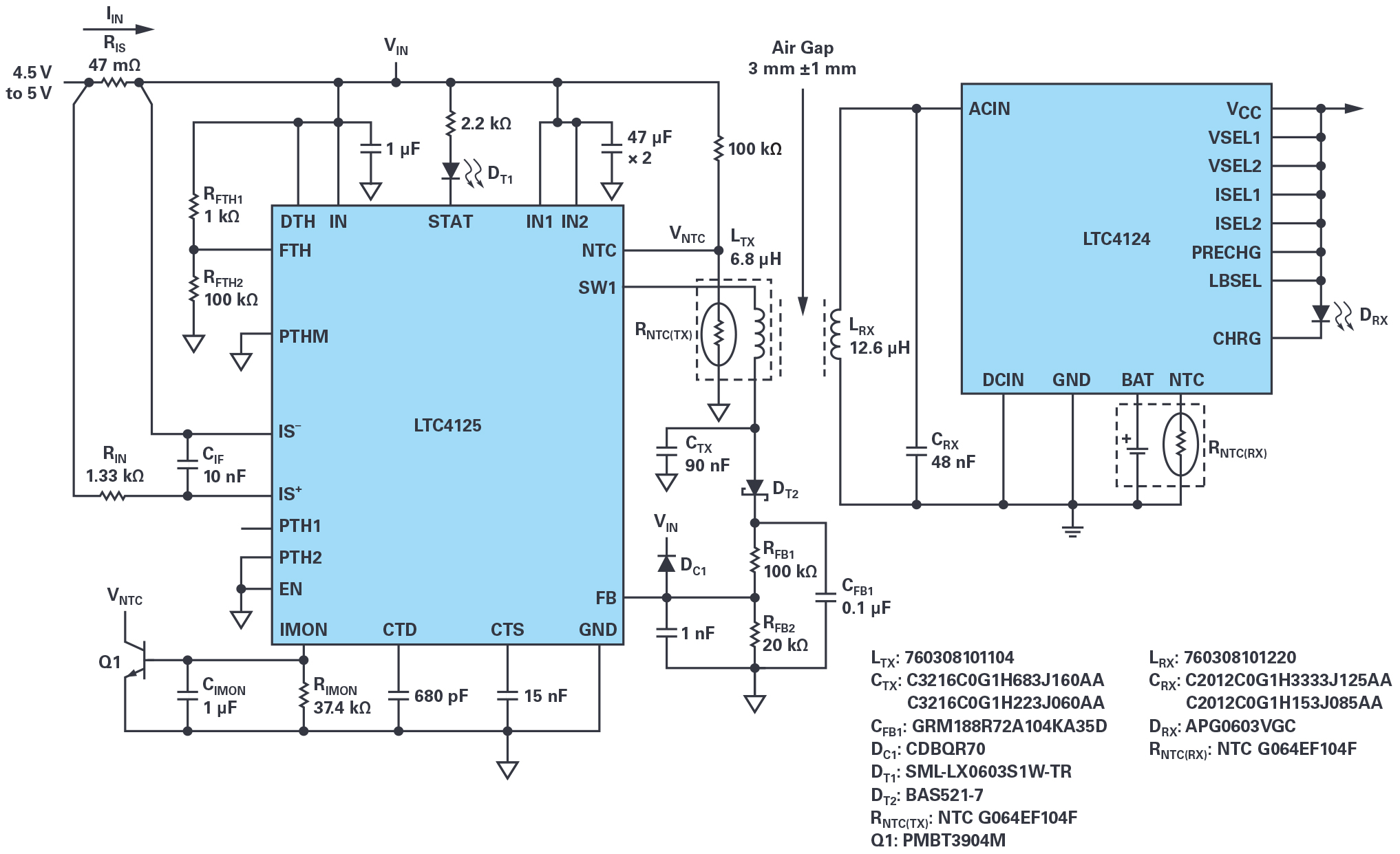

图3所示的LTC4125是一款高性能AutoResonant™无线发送器，它具有针对无线充电应用的完整保护功能。LTC4125中的优化功率搜索功能可根据接收器负载需求来调节发射功率。LTC4125还包括多种异物检测方法，以防止其他物体从发射器接收无用功率。

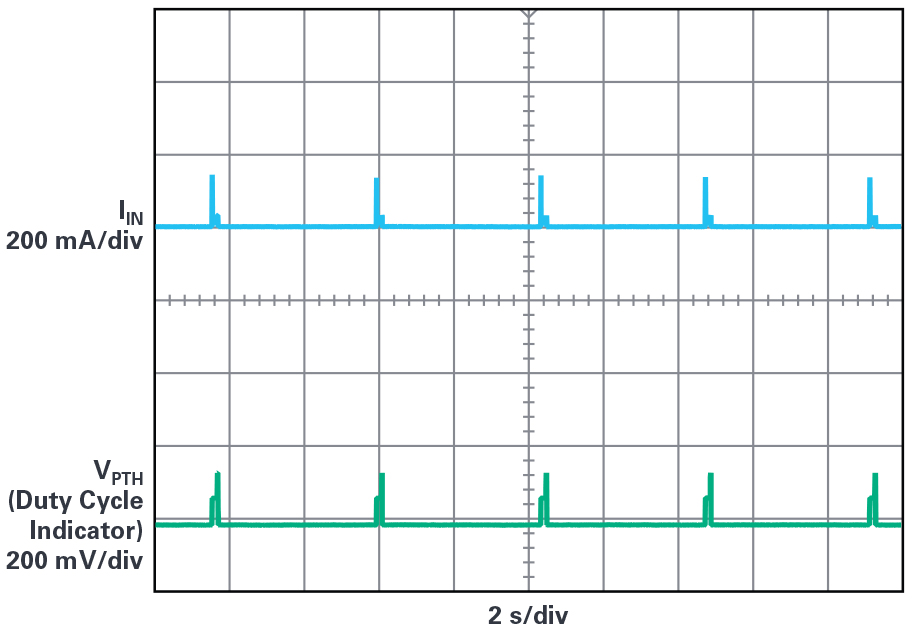

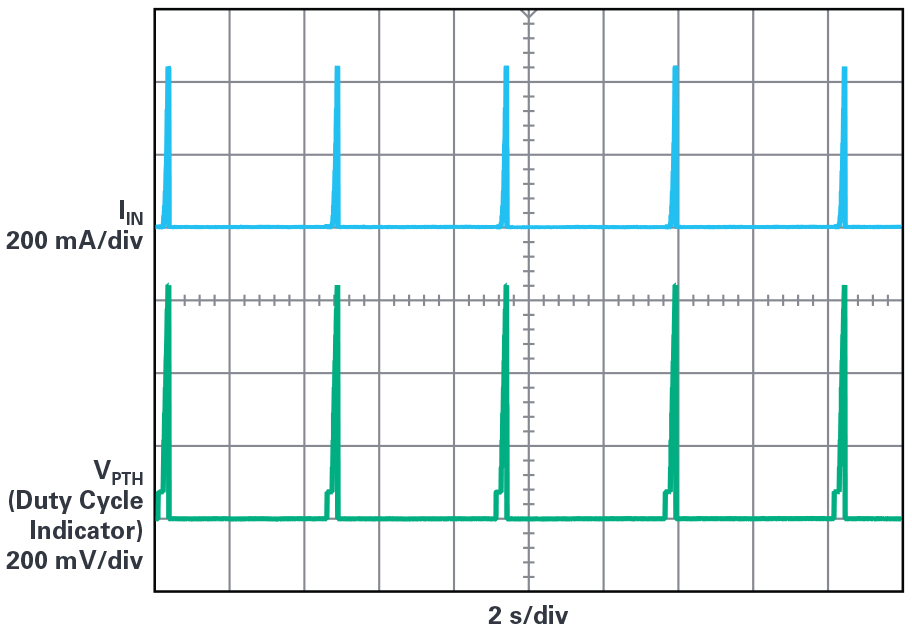

与LTC4124配对使用时，可将LTC4125全桥谐振驱动器转换为半桥驱动器，以利用更精细的搜索步长，从而使低功率接收器接收恰好足够的功率来为电池充电。当电池接近充满电的状态时，LTC4124进入恒定电压模式，使调节充电电流降低。LTC4125将自动降低其功率传输水平，以匹配接收器的更低功率需求。这有助于减少整个充电周期的功耗，使LTC4124充电器和电池保持较低温度。

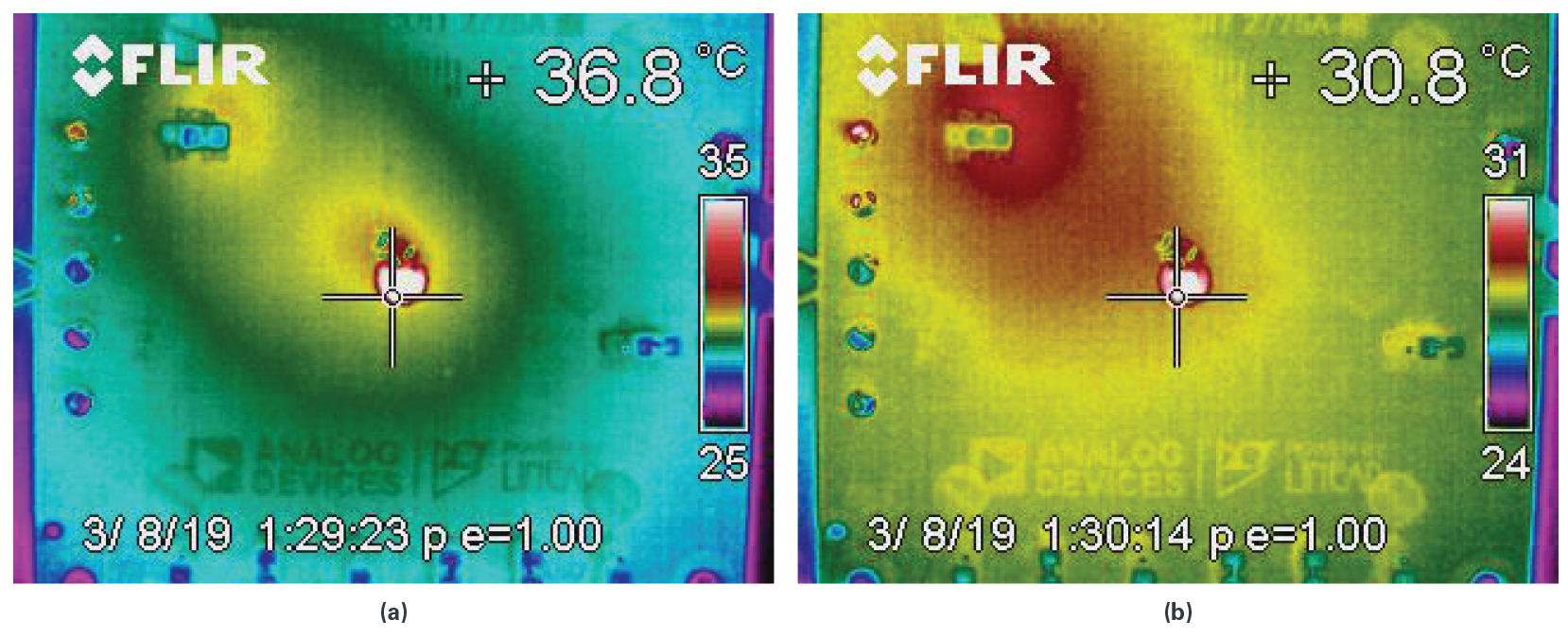

图4显示了满功率和限流恒压模式下接收器电路的温度。在室温下，两种模式的温度均低于40°C。
