ADS127L11是24 位、400kSPS、Δ-Σ ADC，具有易于驱动的输入和宽带或低延迟滤波器

产品详情

描述：

ADS127L11 是一款 24 位 delta-sigma (ΔΣ) 模数转换器 (ADC)，使用宽带滤波器的数据速率高达 400 kSPS，使用低延迟滤波器的数据速率高达 1067 kSPS。该器件将交流性能和直流精度与低功耗（高速模式下为 18.6 mW）完美结合。

该器件集成了输入和参考缓冲器以减少信号负载。低漂移AD1583BRTZ-REEL7调制器可实现出色的直流精度和低带内噪声，从而实现出色的交流性能。功率可扩展架构提供两种速度模式来优化数据速率、分辨率和功耗。

数字滤波器可针对宽带或低延迟操作进行配置，从而在一台设备中优化直流信号的宽带交流性能或数据吞吐量。

串行接口具有菊花链功能，可减少隔离栅上的 SPI I/O。输入和输出数据和寄存器设置通过循环冗余校验 (CRC) 功能进行验证，以提高操作可靠性。

小型 3mm × 3mm WQFN 和 6.5mm × 4.4mm TSSOP 封装专为空间有限的应用而设计。该器件完全规定在 –40°C 至 +125°C 温度范围内运行。

特性：

●可编程数据速率：

○高达 400 kSPS（宽带滤波器）

○高达 1.067 MSPS（低延迟滤波器）

●可选数字滤波器：

○宽带或低延迟

●交流精度与直流精度：

○动态范围：111.5 dB (200 kSPS)

○总谐波失真：–120 分贝

○INL：FS 的 0.9 ppm

○失调漂移：50 nV/°C

○增益漂移：0.6 ppm/°C

●功率可扩展架构：

○高速模式：400 kSPS，18.6 mW

○低速模式：50 kSPS，3.3 mW

●输入和参考预充电缓冲器

●内部或外部时钟

●功能安全能力

○可用于帮助功能安全系统设计的文档

应用：

●测试和测量：

— 数据采集 (DAQ)

— 冲击和振动仪器

— 声学和动态应变仪

●工厂自动化和控制：

— 状态监测

●航空航天和国防：

— 声纳

●医疗的：

— 脑电图 (EEG)

●电网基础设施：

— 电能质量分析仪

参数：

分辨率（位）：24

输入通道数：1

采样率（最大）（kSPS）：1000

接口类型：SPI

建筑学：Delta-Sigma

输入类型：差分、伪差分、单端

多通道配置：—

TI 功能安全类别：功能安全能力

参考模式：分机

输入范围（最大）（V）：5

输入范围 (Min) (V)：0

特征：菊花链，振荡器，宽带

工作温度范围（℃）：-40 到 125

模拟电压 AVDD (Min) (V)：2.85

信噪比 (dB)：110

模拟电压 AVDD (Max) (V)：5.5

INL (最大值) (+/-LSB)：7

数字电源 (Min) (V)：1.65

数字电源 (Max) (V)：5.5

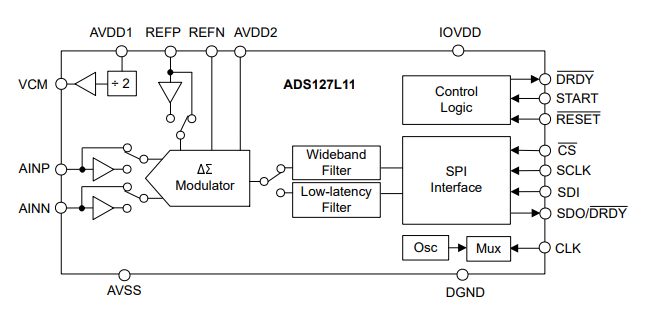

◆ADS127L11 简化框图
