TPS62A01A是采用 SOT-563 封装且具有强制 PWM 的 2.5V 至 5.5V 输入、1A 高效降压转换器

产品详情

描述：

TPS62A01 系列器件是针对高效率和紧凑型解决方案尺寸而优化的AGQ20024同步降压 DC-DC 转换器。该器件集成了能够提供高达 1A 输出电流的开关。在中重负载下，该器件以 2.4MHz 开关频率的脉宽调制 (PWM) 模式运行。在轻负载时，该器件会自动进入省电模式 (PSM)，以在整个负载电流范围内保持高效率。在关机状态下，电流消耗也是最小的。该器件系列的 TPS62A01A 变体在整个负载电流范围内以强制 PWM 运行。

TPS62A01 通过外部电阻分压器提供可调输出电压。内部软启动电路限制启动期间的浪涌电流。内置过流保护、热关断保护和电源良好等其他功能。该器件采用 SOT-5X3 封装。

特性：

●2.5V 至 5.5V 输入电压范围

●0.6V 至 V IN可调输出电压范围

●180mΩ / 120mΩ 低 R DSON开关 (1A)

●20μA 静态电流

●1% 反馈精度（0°C 至 125°C）

●100% 模式操作

●2.4MHz 开关频率

●提供省电模式或 PWM 选项

●电源良好输出引脚

●短路保护 (HICCUP)

●内部软启动

●输出放电

●热关断保护

●采用 1.6mm × 1.6mm SOT563 封装

●与TLV62585引脚对引脚兼容

应用：

●多功能打印机

●机顶盒

●电视应用

●IP 网络摄像机

●无线路由器、固态硬盘

●电池供电应用

●通用负载点电源

参数：

输入电压 (最小值) (V)：2.5

输入电压 (最大值) (V)：5.5

输出电压 (Min) (V)：0.6

输出电压 (最大值) (V)：5.5

输出 (最大) (A)：1

Iq (典型值) (uA)：20

开关频率 (Min) (kHz)：2400

开关频率（最大）（kHz）：2400

特征：使能、强制 PWM、输出放电、过流保护、电源良好、软启动固定、同步整流、UVLO 固定

工作温度范围（℃）：-40 到 125

调节输出 (#)：1

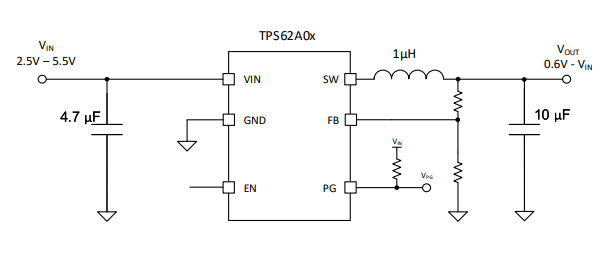

◆TPS62A01A 典型应用

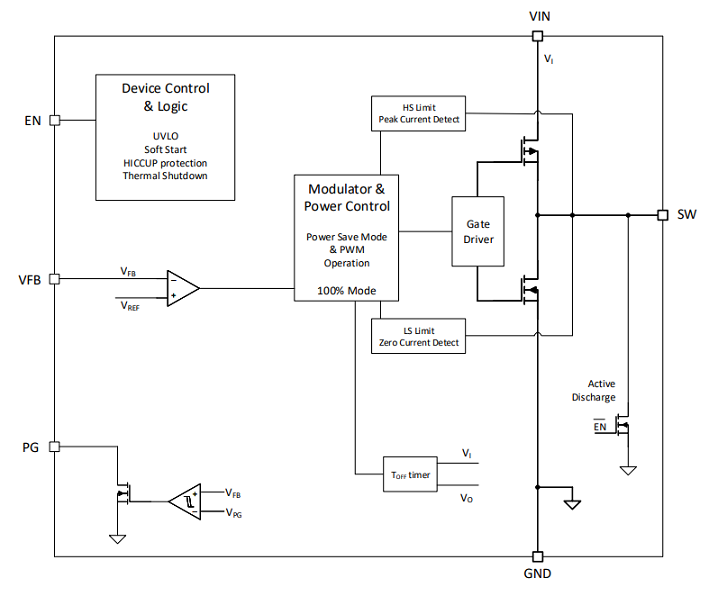

◆TPS62A01A 功能框图
