LM3561是具有 600mA 高侧 LED 驱动器和 I2C 兼容接口的同步升压转换器

产品详情

描述：

LM3561 是一款 2MHz 固定频率电流模式AFE1205E同步升压转换器。该器件设计为用作大电流白光 LED 的单个 600mA 恒流驱动器。高侧电流源允许接地的阴极 LED 运行，而 250mV 调节余量电压确保 LED 电流得到良好调节并保持高效率。

LM3561 的主要特性包括：用于控制 LED 电流的 I 2 C 兼容接口、用于直接触发 Flash 脉冲的硬件 Flash 使能输入、强制 Flash 脉冲进入低电平的双 TX 输入（TX1 和 TX2） - 高电池电流情况下的电流手电筒模式，高电平有效硬件启用 (HWEN) 允许在系统软件故障期间快速硬件关闭，双模式引脚可用作高达 18mA 的 LED 指示灯驱动器或专用比较器输入带有一个内部 1V 基准，设计用于监控负温度系数热敏电阻 (NTC) 两端的电压，以及一个可编程输入电压监控器，用于监控 IN 并可以在电池电量不足的情况下降低闪光电流或关闭设备。

七个故障标志可用于通过 I 2 C 兼容总线回读。其中包括：指示闪光脉冲已达到可编程超时持续时间结束的闪光超时标志、指示 LM3561 的管芯温度已超过 150°C 的热关断标志、指示输出电压已触发过压的 LED 故障标志阈值，或 LED 已短路， TX1 和 TX2 中断标志指示是否已触发任一 TX 输入， NTC 标志指示 LED 已经历过温条件，以及 VIN 监视器标志指示输入电压已低于VIN 监控阈值。

LM3561 采用微型 (1.215mm × 1.615mm × 0.6mm) 12 凸点 DSBGA 封装，工作温度范围为 -40°C 至 +85°C。

特性：

●高侧电流源允许接地 LED 阴极

●效率高达 90%

●超小型解决方案尺寸：<16mm 2

●三种操作模式：手电筒、闪光灯和 LED 指示灯

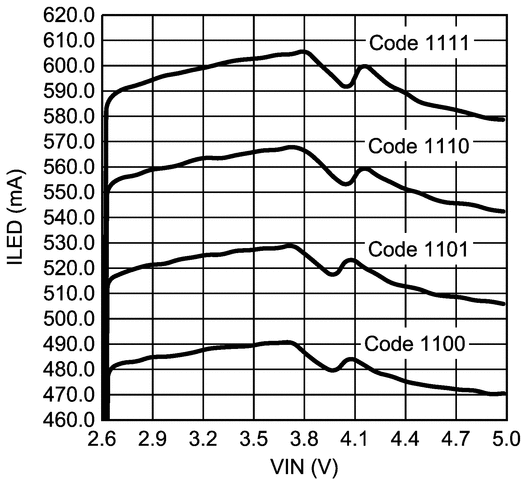

●18mA 至 600mA 的精确和可编程 LED 电流

●硬件闪存和手电筒启用

●LED 热感应和电流缩减

●软件可选输入电压监视器

●可编程闪存超时

●射频功率放大器脉冲事件的双同步输入

●LED 开路和短路检测

●高电平有效硬件启用以防止系统故障

●400kHz I 2 C 兼容接口

●12 凸点 (1.215mm × 1.615mm × 0.6mm) DSBGA 封装

参数：

输入电压（类型）：直流/直流

拓扑：升压，电流模式

输入电压 (最小值) (V)：-0.3

输入电压 (最大值) (V)：6

输出 (最大) (A)：0.6

Iq (典型值) (mA)：0.676

特征：I2C 控制，过压保护

工作温度范围（℃）：-40 至 85

调光方式：模拟，PWM
