描述:

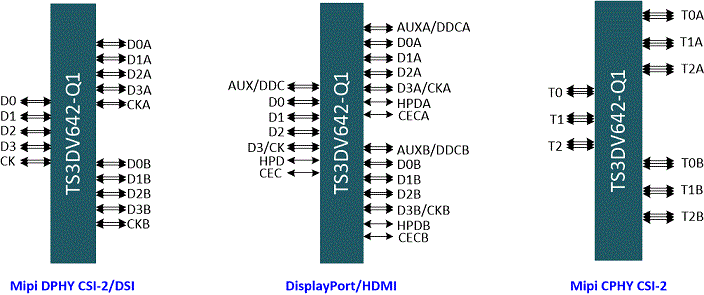

TS3DV642-Q1 是一款采用复用或解复用配置的AD8051ART-R2模拟高速双向无源开关,适用于数据速率高达 6 Gbps 的许多高速差分接口。它适用于许多应用,包括 HDMI 1.4 / 2.0、DisplayPort 1.4 和 Mipi DPHY / CPHY DSI / CSI-2。TS3DV642-Q1 支持差分和单端信号——几乎兼容大多数标准和非标准接口。TS3DV642-Q1 的动态特性允许高速开关,对信号眼图的衰减最小,并且几乎不增加抖动。该器件的硅设计经过优化,可在信号的较高频谱下实现出色的频率响应。该器件支持 0 至 3.6 V 的共模电压范围 (CMV) 的差分信号。该器件还支持 0 - 5。
TS3DV642-Q1 消耗 45μA 的极低有功功率。该器件还提供掉电模式,在该模式下,所有通道都变为 Hi-Z,并且器件以最小功率运行。
特性:
●符合汽车 Q100标准
●温度范围 -40 至 105 °C(2 级)
●支持6个差分或12个单端信号或其他差分/单端组合
●支持 HDMI 1.4b / 2.0、DisplayPort 1.4 HBR2、DP++、Mipi DPHY / CPHY DSI / CSI-2、LVDS
●双向模拟多路复用器 - 处理 0 至 5.5 V 和 DC 至 6 Gbps 范围内的大多数电信号
●5.8 GHz 的 –3-dB 差分带宽
●出色的动态特性
○插入损耗:在 3.0 GHz 时为 –1.6 dB
○回波损耗:在 3.0 GHz 时为 –17 dB
●支持 1.8 V、3.3 V 或 5.0 V 控制逻辑
●3.3 V 单电源电压
●低工作 (45 μA) 和待机功耗 (6 μA)
●I OFF保护,可在电源轨崩溃时防止电流泄漏 (V CC = 0 V)
●3 kV HBM 和 1 kV CDM 的 ESD 性能
●42 引脚、3.5 x 9 mm、0.5 mm 间距 WQFN 封装,具有可湿性侧面
参数:
协议:DVI、DisplayPort、HDMI、LVDS、TMDS、VGA
速度(最大)(Gbps):6
电源电压 (V):3.3
工作温度范围(℃):-40 到 105
