UPS电源的常见故障维修方法

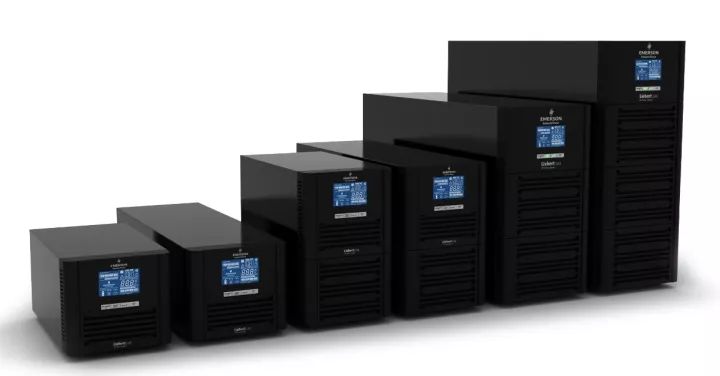

UPS是将蓄电池（多为铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。主要用于给单台计算机、计算机网络系统或其它电力电子设备如电磁阀、压力变送器等提供稳定、不间断的电力供应。它的作用是在外界中断供电的情况下，及时给计算机等设备供电，以免影响通信的中断、重要数据的丢失和硬件的损坏。然而在使用UPS电源作为保护其他对象的同时，其UPS电源本身往往也会发生一些故障，如果UPS电源发生了故障，就无法为负载提供保护功能。

本文为大家介绍UPS电源常见故障现象的分析处理：

问题1：有市电时UPS电源输出正常，而无市电时蜂鸣器长鸣，无输出。

故障分析:从现象判断为蓄电池和逆变器部分故障，可按以下程序检查:

• 1、检查蓄电池电压，看蓄电池是否充电不足，若蓄电池充电不足，则要检查是蓄电池本身的故障还是充电电路故障。

• 2、若蓄电池工作电压正常，检查逆变器驱动电路工作是否正常，若驱动电路输出正常，说明逆变器损坏。

• 3、若逆变器驱动电路工作不正常，则检查波形产生电路有无PWM控制信号输出，若有控制信号输出，说明故障在逆变器驱动电路。

• 4、若波形产生电路无PWM控制信号输出，则检查其输出是否因保护电路工作而封锁，若有则查明保护原因;

• 5、若保护电路没有工作且工作电压正常，而波形产生电路无PWM波形输出则说明波形产生电路损坏。

　以上的排故顺序也可倒过来进行，有时能更快发现故障。

问题2：逆变器功率级一对功放晶体管损坏，更换同型号晶体管后，运行一段时间又烧坏的原因是电流过大，而引起电流过大的原因有:

• 1、过流保护失效。当逆变器输出发生过电流时，过流保护电路不起作用;

• 2、脉宽调制(PWM)组件故障，输出的两路互补波形不对称，一个导通时间长，而另一个导通时间短，使两臂工作不平衡，甚至两臂同时导通，造成两管损坏;

• 3、功率管参数相差较大，此时即使输入对称波形，输出也会不对称，该波形经输出变压器，造成偏磁，即磁通不平衡，积累下去导致变压器饱和而电流骤增，烧坏功率管，而一只烧坏，另一只也随之烧坏。

问题3：蓄电池电压偏低，但开机充电十多小时，蓄电池电压仍充不上去。

故障分析:从现象判断为蓄电池或充电电路故障，可按以下步骤检查:

• 1、检查充电电路输入输出电压是否正常;

• 2、若充电电路输入正常，输出不正常，断开蓄电池再测，若仍不正常则为充电电路故障;

• 3、若断开蓄电池后充电电路输入、输出均正常，则说明蓄电池已因长期未充电、过放或已到寿命期等原因而损坏。

问题4：UPS电源开机后，面板上无任何显示，UPS电源不工作。

　　故障分析:从故障现象判断，其故障在市电输入、蓄电池及市电检测部分及蓄电池电压检测回路:

• 1、检查市电输入保险丝是否烧毁;

• 2、若市电输入保险丝完好，检查蓄电池保险是否烧毁，因为某些UPS当自检不到蓄电池电压时，会将UPS的所有输出及显示关闭;

• 3、若蓄电池保险完好，检查市电检测电路工作是否正常，若市电检测电路工作不正常，并且UPS不具备无市电启动功能时，UPS同样会关闭所有输出及显示。

• 4、若市检测电路工作正常，再检查蓄电池电压检测电路是否正常。
