今天整理的是华为系列设备的配置命令、巡检命令、命名规则、排错命令等内容。

如果觉得有用的话，可以多多转发到你的网工群，分享给更多的网工同行们受益。

华为交换机基础配置命令

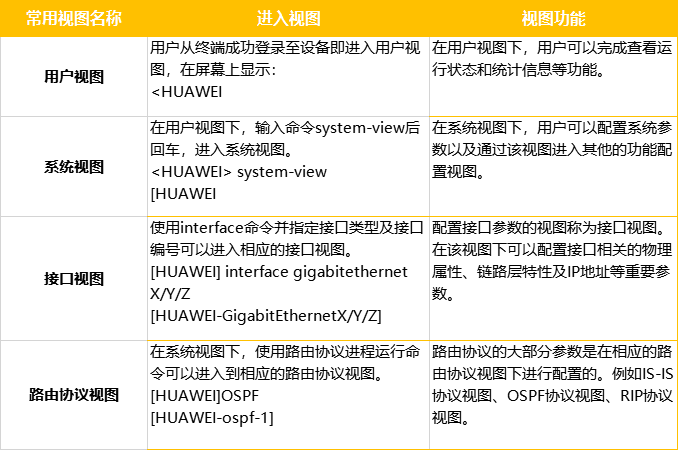

01常用命令视图

02创建VLAN

<Huawei> //用户视图，一般display命令查看信息比较多。

<Huawei>system-view //准备进入系统视图。

[Huawei]vlan 100//创建vlan 100。

[Huawei-vlan100]quit //退回系统视图。

03将端口加入到vlan中

[Huawei] interface GigabitEthernet2/0/1//(10G光口)

[Huawei- GigabitEthernet2/0/1] port link-type access//定义端口传输模式

[Huawei- GigabitEthernet2/0/1] port default vlan 100//将端口加入vlan100

[Huawei- GigabitEthernet2/0/1] quit //回到接口视图

[Huawei] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口接口视图中。0代表1号口

[Huawei- GigabitEthernet1/0/0] port link-type access//定义端口传输模式

[Huawei- GigabitEthernet2/0/1] port default vlan 10//将这个端口加入到vlan10中

[Huawei- GigabitEthernet2/0/1] quit

04将多个端口加入到VLAN中

<Huawei>system-view

[Huawei]vlan 10

[Huawei-vlan10]port GigabitEthernet 1/0/0 to 1/0/29//将0到29号口加入到vlan10中

[Huawei-vlan10]quit

05交换机配置IP地址

[Huawei] interface Vlanif100// 进入vlan100接口视图与vlan 100命令进入的地方不同

[Huawei-Vlanif100] ip address 192.168.1.1255.255.255.0 // 定义vlan100管理IP三层 交换网关路由

[Huawei-Vlanif100] quit //返回视图

06配置默认网关

[Huawei]ip route-static 0.0.0.0 0.0.0.0 192.168.1.254 //配置默认网关。

07交换机保存设置和重置命令

<Huawei>save //保存配置信息

<Huawei>reset saved-configuration //重置交换机的配置

<Huawei>reboot //重新启动交换机

08交换机常用的显示命令

用户视图模式下：

<Huawei>display current-configuration//显示现在交换机正在运行的配置明细

<Huawei>display device //显示各设备状态

<Huawei>display interface xxx //显示个端口状态，用？可以查看后边跟的选项

<Huawei>display version//查看交换机固件版本信息

<Huawei>display vlan xxx// 查看vlan的配置信息

华为/H3C交换机常用巡检命令

system-view #进入系统视图

user-interface vty 0 4 #vty就是用telnet/ssh远程进入交换机的界面(虚拟界面)

screen-length 0 #指定要在屏幕上显示行数，0默认是没有分页（全部显示）

01硬件状态、IOS版本信息检查

display clock  #系统时间

display version #查看版本信息，最近一次重新启动的时间

display enviroment #设备温度

display device #单板运行状态

display device manuinfor #查看设备序列号

display power #查看电源状况

display fan  #查看风扇状况

display cpu-usage  #查看cpu最近5S、1m、5m占用率

display cpu history #查看cpu使用记录

display cpu-usage task #查看CPU利用率

display memory  #查看内存大小和占用率

display logbuffer #日志缓冲区

dir flash: #查看flash

dis boot-loader #显示软件映像文件

display arp #查看arp表(目的IP与目的MAC的映射关系)

display mac-address #查看mac地址表（二层转发通过mac地址表）

display ntp status #ntp状态信息

reset counters interface #清除接口统计信息，方便下次巡检查看接口错误包是否增加

display elabel #路由器设备命令—查看电子标签信息（华为）改用display device manuinfo

display ndp #路由器设备命令—华三V5版本支持，现在改用display lldp neighbor-information

display diagnostic-information #故障信息收集

02系统运行配置状态检查

display interface #接口流量、链路状态

dis current-configuration inter #地址分配

dis current-configuration |include ospf #路由扩散

display ip routing-table #路由信息

display ip interface #显示 vlan 端口统计数据

display saved-configuration #保存配置文件

display logbuffer #日志信息

display port trunk #查看参与 trunk 的端口

03STP 信息检查

display stp root #查看 stp 根情况

display stp brief #查看 stp 简单信息

display stp abnormal-port #查看是否有非正常端口

display stp region-configuration #生成树区域配置

display lldp neighbor-information #查看链路层邻居发现协议（邻居信息）

display tcp status #路由器设备命令—tcp统计数据

display tcp statistics #交换机设备命令—tcp统计数据

04vrrp 和端口聚合检查

display vrrp #查看虚拟路由冗余协议

display vrrp statistics #查看主备用状态

display link-aggregation summary #查看链路聚合组的情况

华为交换机接口报错指南

接口下配置IP地址不成功

（1）故障分析

接口下配置IP地址过程中出现错误，导致IP地址配置不成功。

（2）操作步骤

根据下表检查错误提示信息，并对照采取故障排除方法。

错误提示信息一：Error: The specified IP address is invalid.

错误提示信息解释：无效的IP地址，IP地址或子网掩码错误。

故障排除方法：请检查后重新配置，IP地址是否属于常用的A、B、C三类IP地址中的一种，子网掩码是否正确。

错误提示信息二：Error: The specified address conflicts with another address.

错误提示信息解释：IP地址冲突，本设备的其他接口已使用了相同网段的IP地址。

故障排除方法：请使用其他网段IP地址进行配置。

错误提示信息三：Error: The specified primary address does not exist.

错误提示信息解释：删除的主地址不存在。

说明：一个接口只能有一个主IP地址，当配置主IP地址时，如果接口上已经有主IP地址，则原主IP地址被删除，新配置的地址成为主IP地址。

错误提示信息解释：无需执行删除操作。

错误提示信息四：Error: Please configure the primary address in the interface view first.

错误提示信息解释：设备没有配置主IP，所以无法配置从IP。

故障排除方法：先给设备配置主IP地址。

错误提示信息五：Error: The number of addresses of the specified interface reached the upper limit (15).

错误提示信息解释：在接口上配置的从IP地址超过最大数目，无法继续配置从IP地址。

说明：默认情况下，每个接口下最多可以配置15个IP地址。

错误提示信息六：Error: Please delete the sub address in the interface view first.

错误提示信息解释：无法删除主IP地址。

故障排除方法：请先删除接口下所有的从IP地址，再删除主IP地址。

错误提示信息七：Error: The specified address cannot be deleted because it is not the primary address of this interface.

错误提示信息解释：无法删除从IP地址，无法使用删除主IP地址的命令删除从IP地址。

故障排除方法：请执行删除从IP地址的命令undo ip address ip-address { mask | mask-length } sub。

错误提示信息八：Error: The specified sub address does not exist.

错误提示信息解释：删除的从IP地址不存在。

故障排除方法：无需执行删除操作。

错误提示信息九：Error: The address already exists.

错误提示信息解释：接口下已经有相同的IP地址了，应该配置其他的IP地址。

故障排除方法：请使用其他的IP地址进行配置。

错误提示信息十：Error: The VLAN has a L3 interface. Please delete it first.

错误提示信息解释：undo vlan的时候要先undo vlanif

故障排除方法：undo vlanif 10

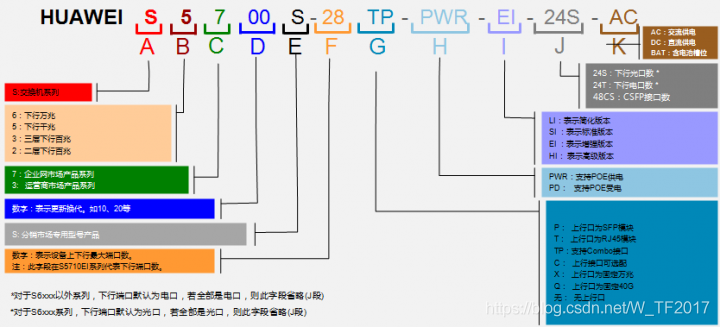

华为交换机命名规则

LI(Lite software Image)，表示设备为弱特性版本。

SI (Standard software Image)，表示设备为标准版本，包含基础特性。

EI(Enhanced software Image)，表示设备为增强版本，包含某些高级特性。

HI(Hyper software Image)，表示设备为高级版本，包含某些更高级特性。

C：模块式

F：全光口

R：冗余（SOHO级别产品中后缀R代表机架式交换机）

Z：表示没有上行接口；（新产品不允许此位）

G：表示上行GBIC接口；

P：表示上行SFP模块；

T：表示上行RJ45接口；

V：表示上行VDSL接口；

W：表示上行可配置WAN接口；

C：表示上行接口可选配；

M：支持MCE功能；

S：表示上行接口为单模光口；

HI：旗舰型

EI：增强型

SI：标准型

TP：支持Combo端口；

x：上行口为固定万兆

G：千兆网络接口；

PWR：远程供电

DC：直流供电

AC：交流供电

V：VLAN划分（SOHO产品）

E：增强型（SOHO产品），E前缀表示教育网专供交换机

H：增强型（SOHO）

F，表示下行接口为模板，可插光接口板或电接口板。

当同时存在时，表示上行接口为多种接口类型复合。

举个例子：S2700-26TP-PWR-EI交换机

S2700：是S2700系列企业交换机，代表品牌型号；

26TP：支持26个Combo端口；

PWR：代表此款交换机支持远程供电；

EI：表示此交换机为增强型

011S1700系列命名规则中各部分的含义

02S2700系列命名规则中各部分的含义

03S3700系列命名规则中各部分的含义

04S5700系列命名规则中各部分的含义

05S7700、S9300、S9700系列命名规则各部分含义
