弱电安防监控系统必备的基础知识合集

什么是云镜控制解码器？

答：解码器是将前端发出的控制信号转换为电压信号从而控制云台、镜头的的装置。

什么是同轴电缆？

答：同轴电缆(COARIAL CABLE)的得名与它的结构相关。同轴电缆也是监控中最常见的传输介质之一。它用来传递信息的一对导体是按照一层圆筒式的外导体套在内导体(一根细芯)外面，两个导体间用绝缘材料互相隔离的结构制选的，外层导体和中心轴芯线的圆心在同一个轴心上，所以叫做同轴电缆，阻抗为75欧，同轴电缆之所以设计成这样，也是为了防止外部电磁波干扰异常信号的传递。

同轴电缆的传输距离是多少？

答：按照我国PAL-D视频失真度基本要求，传输线无补偿传输距离实测值是：75-7同轴电缆为200-250m左右，75-5为100-150m左右。

同轴电缆的规格有那些？

答：国内的同轴电缆有SYV75-3、SYV75-5、SYV75-7、SYV75-9等规格。

什么是双绞线传输？

答：绞线(TP：Twisted Pairwire)是综合布线工程中最常用的一种传输介质。双绞线由两根具有绝缘保护层的铜导线组成。把两根绝缘的铜导线按一定密度互相绞在一起，可降低信号干扰的程度，每一根导线在传输中辐射的电波会被另一根线上发出的电波抵消。双绞线一般由两根22～26号绝缘铜导线相互缠绕而成。其特性阻抗在100Ω左右，分布电容约15pF/m，与同轴电缆不同，信号在双绞线内以平衡方式传输，有了双绞线视频传输设备和双绞线配合使用，就可以保证在1.5Km的距离范围内都能高质量地传输视频信号。

什么是IP视频监控？

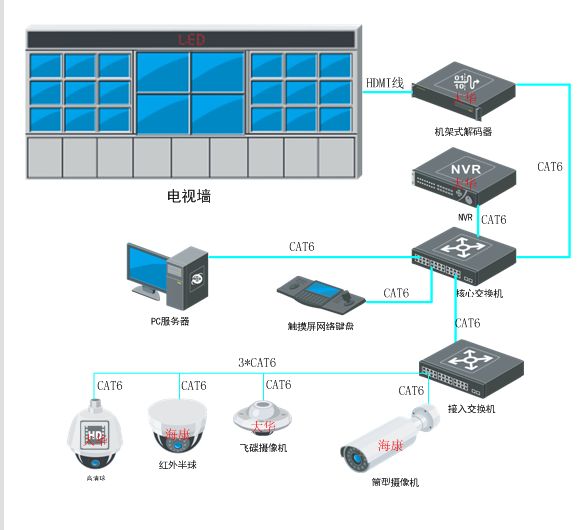

答：IP是Internet Protocol(因特网协议)的缩写，它是通过计算机网络进行交流的最常用的协议之一。IP监控解决方案就是通过有线或者无线IP网络把视频信息以数字化的形式来进行传输。只要是网络可以到达的地方就一定可以实现视频监控和记录，并且这种监控还可以与很多其它类型的系统进行完美的结合。

什么是视频放大器？

答：视频放大器当视频传输距离比较远时，最好采用线径较粗的视频线，同时可以在线路内增加视频放大器增强信号强度达到远距离传输目的。视频放大器可以增强视频的亮度、色度和同步信号，但线路内干扰信号也会被放大。另外，回路中不能串接太多视频放大器，否则会出现饱和现象，导致图像失真。

RS-232串行接口标准是什么？

答：RS-232是PC机与通信工业中应用最广泛的一种串行接口。RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。RS-232采取不平衡传输方式，即所谓单端通讯。

RS-422接口标准是什么？

答：RS-422、RS-485，数据信号采用差分传输方式，也称作平衡传输。RS-422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。RS-422四线接口，实际上还有一根信号地线，共5根线。最大传输距离为4000英尺(约1219米)，最大传输速率为10Mb/s。其平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能达到最大传输距离。只有在很短的距离下才能获得最高速率传输。

一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。RS-422需要一终接电阻，要求其阻值约等于传输电缆的特性阻抗。在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。终接电阻接在传输电缆的最远端。

RS-485接口标准是什么？

答：RS-485是从RS-422基础上发展而来的，所以RS-485许多电气规定与RS-422相仿。如都采用平衡传输方式、都需要在传输线上接终接电阻等。RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信。

RS-485与RS-422的不同还在于其共模输出电压是不同的，RS-485是-7V至+12V之间，而RS-422在-7V至+7V之间，RS-485接收器最小输入阻抗为12k欧，而RS-422是4k欧；RS-485满足所有RS-422的规范，所以RS-485的驱动器可以用在RS-422网络中应用。

RS-422与RS-485相同点与不同点是什么？

答：RS-422、RS-485，数据信号采用差分传输方式，也称作平衡传输。RS-422四线接口。实际上还有一根信号地线，共5根线。

RS-485采用二线方式，二线制可实现真正的多点双向通信。RS-485与RS-422的不同还在于其共模输出电压是不同的，

什么是视频切换器？

答：视频切换器是组成控制中心中主控制台上的一个关键设备，是选择视频图像信号的设备。简单地说，将几路视频信号输入，通过对其控制，选择其中一路视频信号输出。在多路摄像机组成的电视监控系统中，一般没必要用同摄像机数量一样的监视器一一对应显示各路摄像机的图像信号。

什么是多画面分割控制器？

答：采用图像压缩和数字化处理的方法，把几个画面按同样的比例压缩在一个监视器的屏幕上。有的还带有内置顺序切换器的功能，此功能可将各摄像机输入的全屏画面按顺序和间隔时间轮流输出显示在监视器上(如同切换主机轮流切换画面那样)，并可用录像机按上述的顺序和时间间隔记录下来。

其间隔时间一般是可调的，具有顺序切换、画中画、多画面输出显示回放影像，互联的摄像机报警显示，点触式暂停画面，报警记录回放，时间、日期、标题显示等功能。

什么是视频分配器？VDA(Video Distruibuting Amplifier)

答：分配器是有线电视传输系统中分配网络里最常用的部件，用来分配信号的部件。它的功能是将一路输入信号均等地分成几路输出，通常有二分配、三分配、四分配、六分配等。

什么是视频切换控制?

答：矩阵系统的中央处理模块控制所有摄像机输入和监视器输出的视频切换。切换可通过键盘的操作、或执行系统切换队列、或报警的自动响应功能等来控制。

矩阵系统的系统切换方式有那些？

答：矩阵系统切换可分为自由切换、程序切换、同步切换、群组切换和报警切换五种系统切换方式。

什么是矩阵系统的自由切换？

答：一个自由切换队列是将一组摄像机输入编程到一个监视器上循环显示。每个摄像头画面可停留不同的时间，每个监视器拥有独立的切换队列。

什么是矩阵系统的程序切换?

答：多个队列由操作者或由定时调用在任何时刻调到任意一个监视器上运行。每组切换队列可由多个摄像机及其预置点、停留时间、辅助开关动作构成。在一组切换中，可多次出现同一个摄像机画面或一个摄像机的多个辅助动作。
