LM95172-Q1是具有 200°C 能力和 SPI 接口的汽车级 ±1°C 温度传感器

产品详情

描述：

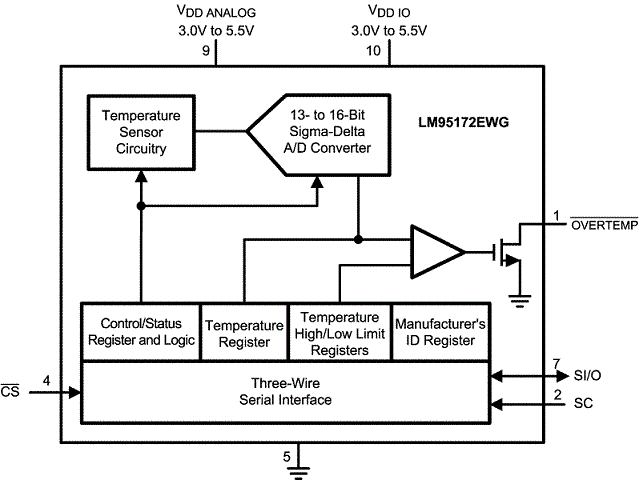

LM95172EWG是一款集成数字输出温度传感器，在 10 引脚 Cerpack 高温陶瓷封装中具有串行外设接口 (SPI) 和兼容 MICROWIRE? 的接口。它具有非常线性的 Sigma-Delta 模数转换器 (ADC)、高精度、快速转换速率和极低的输出噪声。凭借低至 -40°C 的工作温度和 120°C 至 200°C 的优化精度，它是高温应用的理想选择。

当AO4718芯片温度超过编程的 T HIGH限制时，过热警报输出 ( OVERTEMP ) 会生效。当环境温度接近跳变点时，用户编程的 T LOW限制会产生温度稳定滞后。

LM95172EWG 可以编程为在 13 位（每 LSB 0.0625°C）至 16 位（每 LSB 0.0078125°C）分辨率下运行。LM95172EWG 在 35 ms 内上电，这是最快的转换时间，温度输出设置为 13 位分辨率。然后可以将分辨率更改为 14 位、15 位或 16 位。在 13 位、14 位或 15 位分辨率模式下，16 位温度寄存器中的最低有效位在每次转换完成后切换。可以监视该位以验证转换是否完成。

串行 I/O (SI/O) 输出的高抗噪性使 LM95172EWG 非常适合在具有挑战性的电磁环境中使用。

特性：

●LM95172EWG 已通过 AEC-Q100 0 级认证，并按汽车级流程制造。

●13 位 (0.0625°C LSB) 至 16 位 (0.0078125°C LSB) 温度分辨率

●-40°C 至 +200°C 的宽温度范围

●35 ms 最佳转换时间跟踪快速温度变化

●OVERTEMP数字输出在 T DIE > T HIGH时切换

●关断模式可节省电量，但可唤醒以进行一次性温度更新

●SPI 和 MICROWIRE 总线接口

●10 引脚 Cerpack 高温陶瓷封装

主要规格：

●模拟和数字电源电压 3.0V 至 5.5V

●总电源工作电流 400 μA（典型值）

○关断 -40°C 至 +140°C 4 μA（最大值）

○关断 -40°C 至 +175°C 12 μA（最大值）

○关断 -40°C 至 +200°C 28 μA（最大值）

●温度精度

○+175°C 至 +200°C ±3.0°C（最大值）

○+130°C 至 +160°C ±1.0°C（最大值）

○+120°C 至 +130°C ±2.0°C（最大值）

○+160°C 至 +175°C ±2.0°C（最大值）

○-40°C 至 +120°C ±3.5°C（最大值）

●温度分辨率

○13 位模式 0.0625°C/LSB

○16 位模式 0.0078125°C/LSB

●转换时间

○13 位模式 43 ms（最大值）

○16 位模式 350 毫秒（最大值）

参数：

本地传感器精度 (Max) (+/- C)：1

类型：当地的

工作温度范围 (℃)：-40 到 200

电源电压 (Min) (V)：3

接口类型：SPI

电源电压 (Max) (V)：5.5

电源电流（最大） (uA)：456

温度分辨率（最大）（位）：16

特征：ALERT，一键转换

远程通道 (#)：0

地址：不适用
