LP3988,PSRR 100dB,噪声10uv,超高性能射频级LDO,助力实现极限条件下高清摄像

安防监控、视频会议、远程医疗、车载后视，摄像头正在一步步改变我们的生活，给我们带来极大的便利。对这类应用而言，实时的清晰图像传输是确保用户设计的产品正常运作的基础，因此摄像头工作的稳定性、清晰度是此类产品设计者最关注的指标之一。

基于性能，成本，尺寸及功耗等多方面考虑，CMOS成像传感器是如今此类应用中最常用的成像产品，但它的缺点是对噪声比较敏感。常见的噪声源，例如电源纹波和波动、电磁干扰和基片噪声耦合都会对其工作性能造成影响。因此成像传感器的供电部分的设计尤为关键，LP3988即是为此类对性能有较高要求的应用而设计。

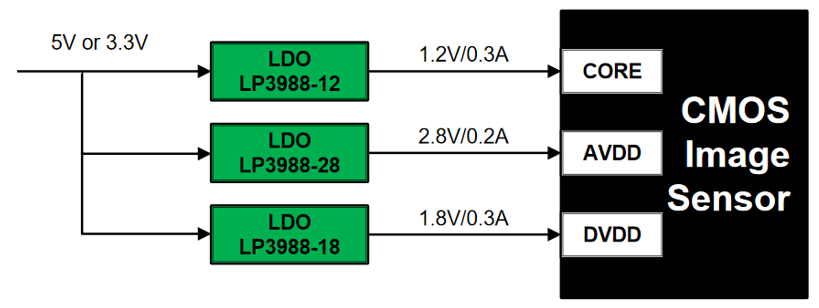

 如下图所示，CMOS成像传感器一般要求模拟电路和数字电路中至少有两个电压源芯片。模拟电路通常要求为2.8 V和3.3 V供电，数字电路供电为1.2 V和1.8 V。典型产品电源框图如下所示：

CMOS成像传感器典型电源供电架构

 在LDO的众多参数之中，与CMOS Image Sensor 工作时有直接性能影响的相关参数主要为噪声及负载调整率两项。其中噪声主要由两部分构成，一部分来自输入端前级电路，另一部分则来自LDO自身。前者可通过提高PSRR来抑制外部的噪声干扰，而后者就需要通过优化LDO的设计或者引入前馈电容来优化输出Noise，所以这类应用中需要重点关注LDO的这三项参数：PSRR；输出噪声；动态响应。

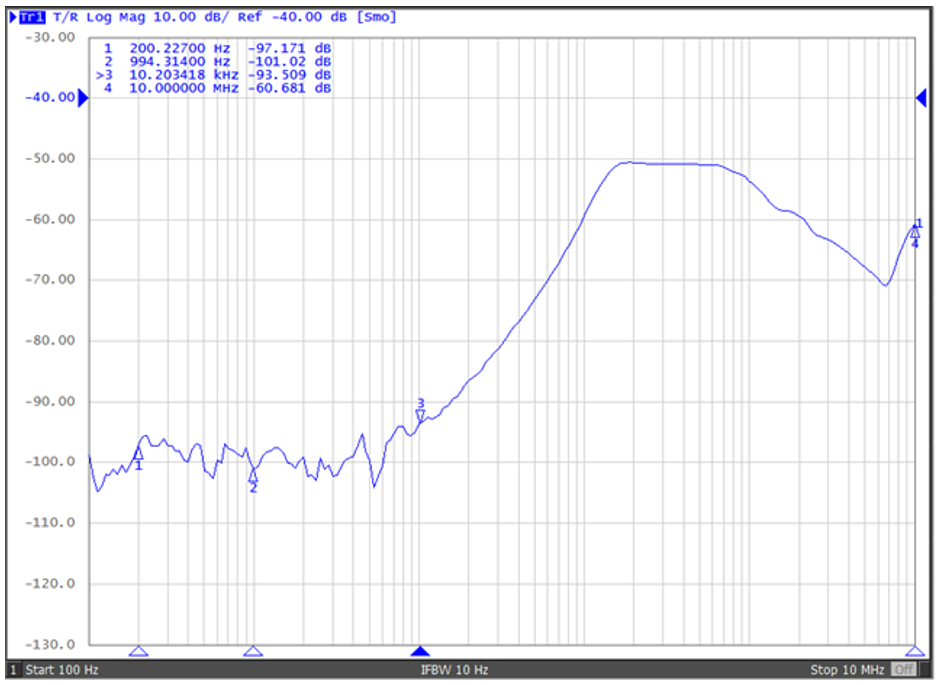

 如图，LP3988 在PSRR在1kHz可达100dB，在全频段范围内均可达-50dB以上的性能。

• -97dB @200Hz，

• -101dB@1kHz，

• -93dB@10kHz，

• -53dB@1MHz，

• -60dB@10MHz；

LP3988 PSRR VS. Frequency

与常见的通用LDO产品相比，LP3988的噪声性能和动态响应也非常出色。

噪声性能低至10uVrms @ BW = 10Hz to 100kHz, IOUT = 10mA。

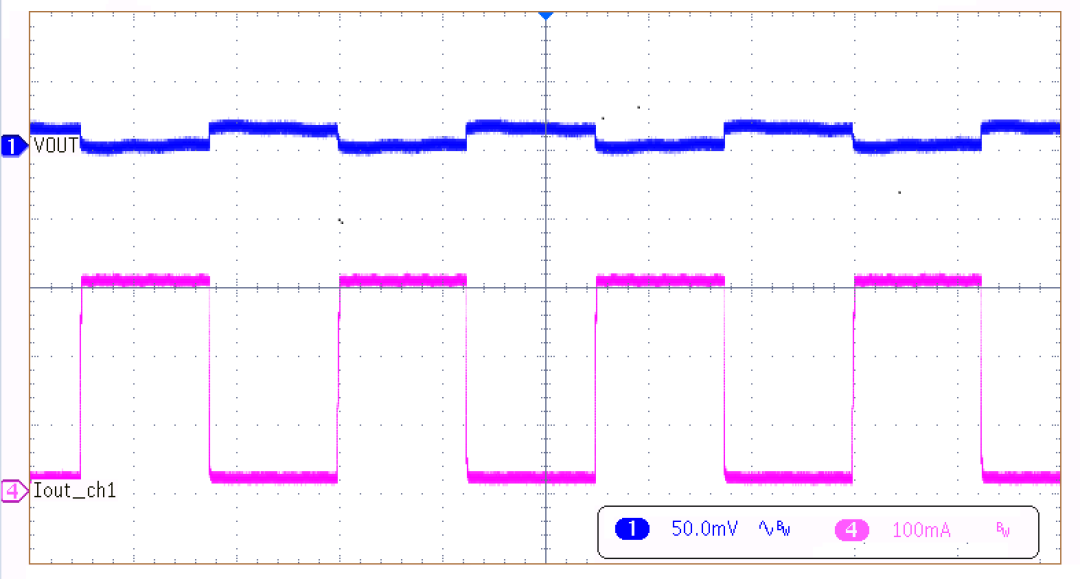

动态响应测试 Iout=5 ~ 300mA，如下图：

LP3988动态响应波形(Iout=5~300mA)

 综上所述，LP3988的全频率段的高PSRR以及超低的10uV自身噪声，可以保证在给sensor供电时尽可能的减小输入端噪声对其图像质量的影响。同时较好的负载动态响应也可以保证其负载动态变化时保持输出电压值稳定，从而保证sensor的供电质量。
