微源半导体推出新一代USB电源限流开关 – LPW5202

如果将1996年USB1.0标准的发布作为USB(Universal Serial BUS 通用串行总线)诞生的标志。那么在过去几十年中，能够用这样一个统一的标准把众多的外设和电子产品都拉入自己的阵营的USB，在为电子产品提供连接和供电的过程中无疑扮演了相当重要的角色。随着近年来互联网产业，电子商务及硬件的高速发展，层出不穷的电子设备成为我们日常生活不可或缺的部分，作为(可能是)目前世界上最通用的接口之一的USB得以被更广泛的应用。

随着USB接口被越来越广泛的应用于各类产品，各大电子设备厂商对输出电流的要求也越来越高，如果没有相应的保护措施，极有可能由于一些外部设备不规范的设计，或者用户的使用问题而造成电子产品内部电路的损坏。有统计表明，将近40%带USB接口的电子产品的失效与USB接口有直接或间接的关系。通常的不良现象包含系统死机，USB口烧坏等等，其本质原因也与USB口即插即用的特点有极大关系。当用电设备的负载出现异常的瞬间，接口电路会有数安培甚至更高的电流流过，即处于长时间的过流状态，从而对电路及系统造成损坏。

因此，USB接口的保护方案也越来越得到各USB接口类产品设计者的重视，其中限流保护就是其中最重要的部分之一。由于分立方案性能的局限性，越来越多的分立保护方案渐渐被集成方案所代替。目前，微源半导体推出的LPW5202系列限流保护开关，就可以很好的满足USB保护小型化，智能化和集成化的需求，广泛适用于笔记本，机顶盒，TV，安防等领域。

01 LPW5202 产品介绍

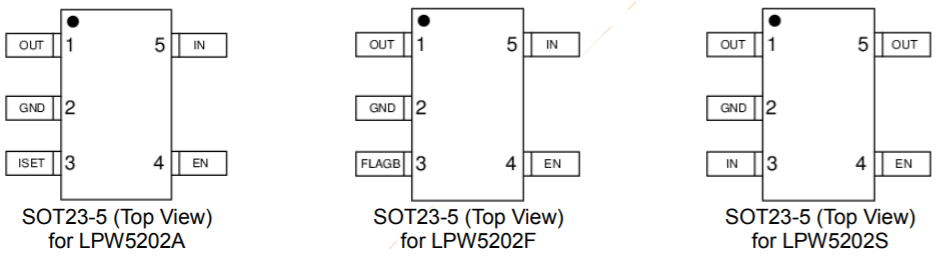

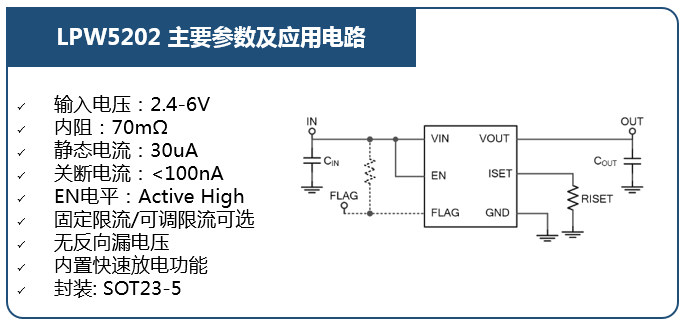

LPW5202系列产品输入电压为2.4-6V，有固定电流及可调电流(可调电流范围为100mA – 2.1A)版本芯片可供选择。三种不同引脚定义的SOT23-5封装具有良好的兼容性，满足用户不同应用需求。

用户可根据自己应用的需求选择合适的产品：

02 典型应用案例

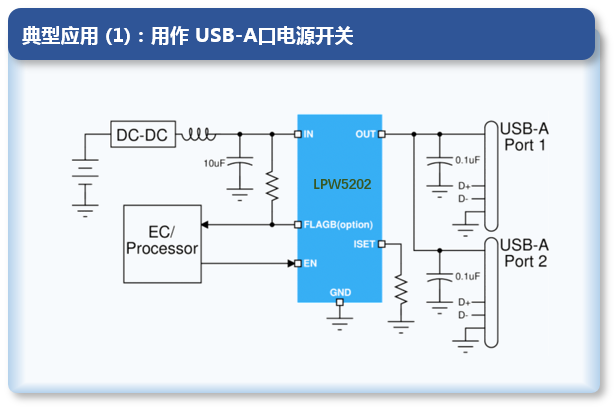

LPW5202最典型的应用方式，是实现对USB接口的限流保护。如“典型应用(1)”所示，用户使用时，将LPW5202置于USB接口与内部电源之间，输入，输出引脚外界电容，对从这个USB接口接入的设备提供工作电流。当接入的负载发生过流现象时提供限流保护，使USB接口能够安全可靠的工作，加强电路带负载的能力。

另外，USB在使用中，既会充当对外设备的电源，又会为内部系统电路供电，有引发反向电流的可能。当USB接口上的输出端电压高于输入端电压时，电流倒流过系统，形成反向电流，这类反向电流会造成内部电路和电源的损坏，甚至烧毁。LPW5202集成防反功能，可以很好的保护USB接口免受反向电流的危害。

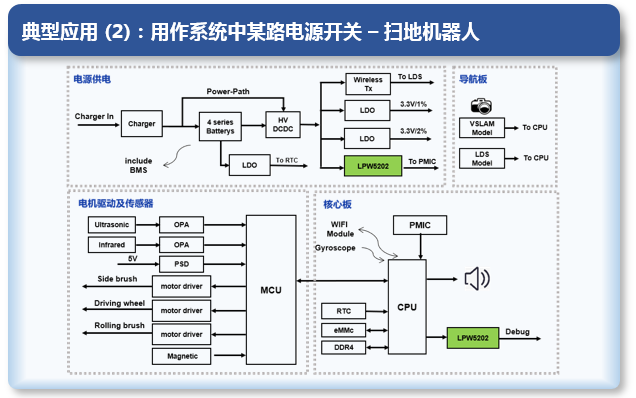

LPW5202是非常完美的USB接口的保护伞，却不仅仅只限于使用在USB接口上。以“典型应用(2)”中所示的扫地机器人为例，LPW5202也非常适用于整个系统中某路电源轨的限流管理，如：

-作为主处理器PMIC一路的电流管理和切换；

-作为研发调试接口关断开关，以增强非调试模式下的系统ESD性能。

此类应用会更加关注是否具有快速放电功能，以确保作为开关使用时能够满足快速上下电的需求。LPW5202系列中的“D”系列产品具有快速放电功能，可以很好的满足此类需求。

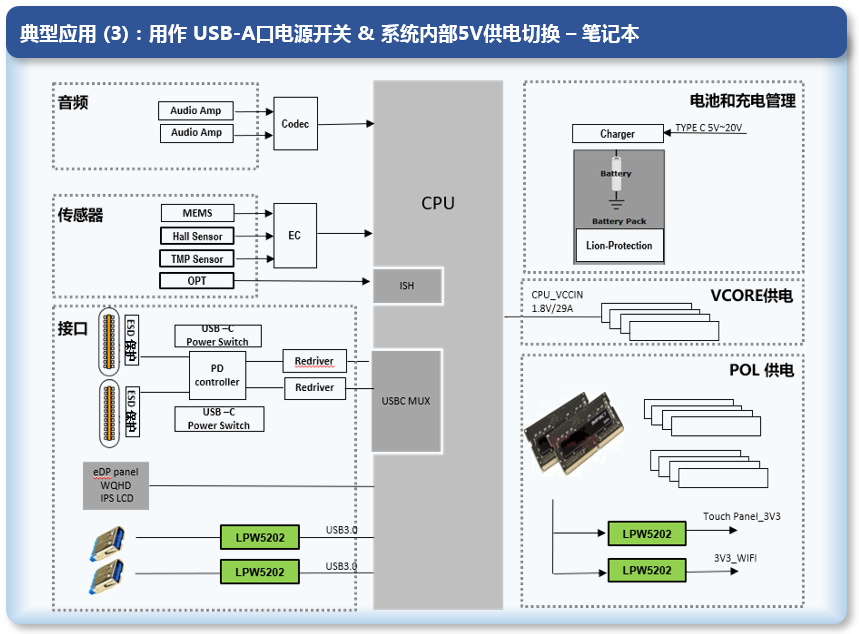

对于“典型应用(3)”所示的笔记本系统来说，LPW5202既可以被用在USB端口作为限流保护使用，也可以在系统内部作为某些模块的电源开关使用。

综上所述，限流开关本身并不复杂，但对于绝大部分应用和产品来说却又是非常必要不可或缺的部分。希望微源半导体所推出的LPW5202系列芯片，能够用简单，经济，又有效的方式帮助大家设计出更安全更可靠的产品。
