零外围单节锂电充电IC-微源LP4052

4054是一款完整的单节锂离子电池­­恒定电流/恒定电压线性充电器。市面上常见的许多厂家型号xx4054。其SOT封装与较简单的外围电路使得4054成为便携式应用的理想选择。4054可以适合USB电源和适配器电源工作，非常适合那些低成本、便携式充电产品使用。为了进一步降低整体成本，微源推出的封装脚位兼容的LP4052，实现了真正的0外围特点，无需充电电流设定电阻，无需输入和输出的电容，大幅减少了元器件的数量和贴片费。同时LP4052集成了高精度预充电、恒定电流充电、恒定电压充电、电池状态检测、温度监控、充电结束低泄漏、充电状态指示等特点，还支持0V充电，电池反接不烧坏等，可以广泛地使用于便携式设备、玩具、各种充电器、MP4播放器、蓝牙应用等领域。

01  微源LP4052极简应用电路

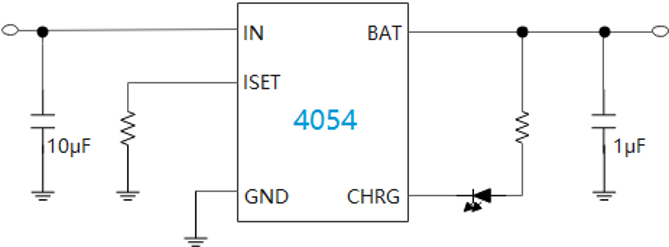

目前市面上的4054的应用电路如下图。最精简至少需要一个充电电流设定电阻，输入和输出的两个电容。

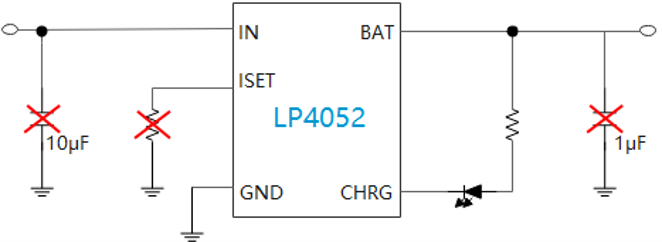

而使用微源LP4052的极简应用电路如下图。可以节省一个充电电流设定电阻和输入输出的两个电容，电路非常简单。特别需要指出的是，该 LP4052应用方案已经有3亿多颗成熟出货，无返修无客退，得到了市场的验证和好评。

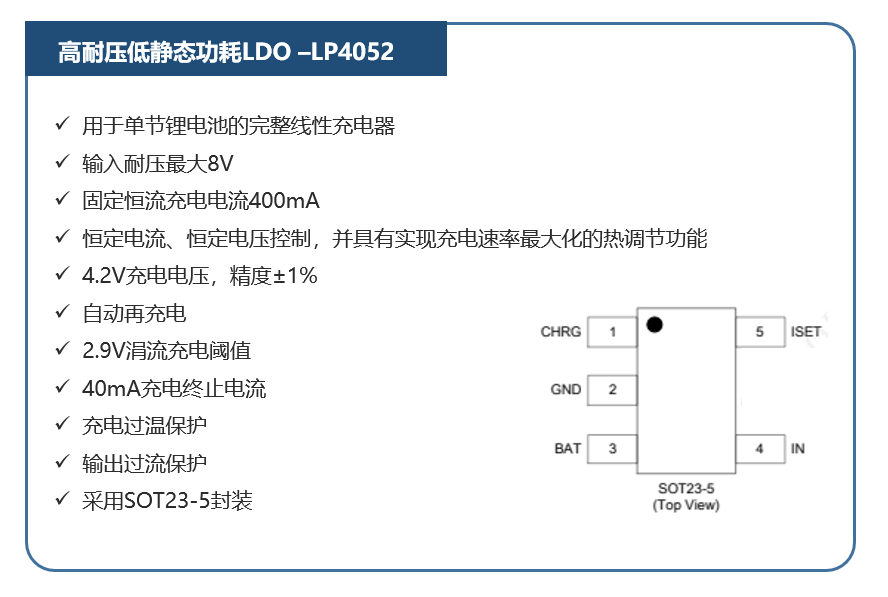

02 LP4052 产品介绍

03 关于微源半导体

微源半导体是行业领先的模拟芯片设计公司，持续专注以电源管理芯片为主的模拟芯片领域，全球布局研发中心和销售中心，致力于为客户提供完整的电源管理解决方案和技术服务。产品广泛应用于电池系统、显示系统、无线通讯系统和个人穿戴系统等3C市场相关产品。

自成立以来，微源半导体快速成为全球领先的电源管理方案提供商，以上千种产品、超十亿颗级别使用量服务于上万家客户。微源始终坚持产品质量第一，持续高研发投入，致力于设计更可靠、品质更安全、交付更有保障，努力成为客户首选电源合作伙伴。
