2021年半导体硅片行业深度报告

1、硅片制造技术门槛高，国产化空间广阔

半导体硅片是半导体器件的主要载体。硅片是半导体产业的上游原料，下游产业通过对硅片进行光刻、刻蚀、离子注入等加工，可将硅片制成各类半导体器件用于后续加工，如集成电路、二极管、功率器件等。硅片作为半导体材料绝缘性好，制成的半导体器件稳定性高，因而已被半导体产业所广泛使用。

据 SEMI 统计，2020 年全球晶圆制造材料市场总额达 349 亿美元。其中，硅片和硅基材料的销售额占比达到 36.64%，销售额约为 128 亿元。半导体硅片在晶圆制造材料市场中占比最高，是半导体制造的核心材料。

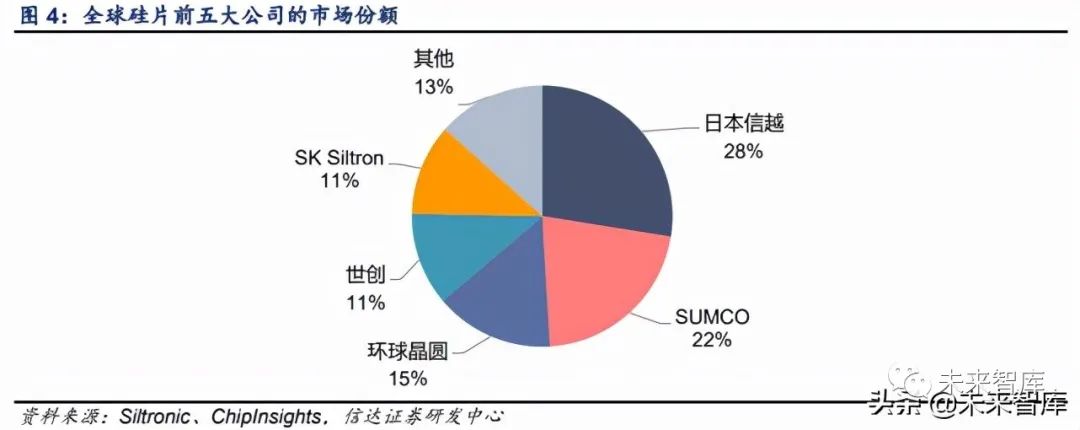

光伏行业对硅片纯度要求低，仅需达到 99.9999%，而用于半导体器件加工的硅片对纯度有 着极高要求，需达到 99.999999999%。此外，半导体硅片还对硅片的平整度、光滑度有较高 要求。正因如此，半导体硅片的提纯和加工技术门槛极高，全球的半导体硅片市场形成高度 垄断。据 Siltronic 统计，2020 年全球前五大硅片制造商为日本信越、SUMCO、环球晶圆、 SK Siltron 和世创，他们共同占据着半导体硅片市场 87%的份额。

我国硅片产业起步较晚，技术积累不及海外。目前国内的半导体硅片企业主要生产 6 英寸及以下的半导体硅片，少数企业具有 8 英寸和 12 英寸半导体硅片的生产能力，在 2017 年 以前，12 英寸半导体硅片几乎全部依赖进口。2018 年，沪硅产业集团子公司上海新昇作 为中国大陆首家实现 12 英寸硅片规模化销售的企业，打破了 12 英寸半导体硅片国产化率 几乎长期为 0%的局面。近年来，国内厂商加快了半导体硅片的研发投入和建设，已经多家厂商实现了从 8 英寸到 12 英寸半导体硅片的突破，目前半导体硅片的国产替代空间巨大，未来国内厂商有望充分受益半导体硅片的国产化。

2、从尺寸和应用场景分类硅片

随着半导体行业的发展，半导体器件的终端需求量不断提升。作为半导体行业的核心原材料， 硅片的尺寸和技术生产水平也在持续进步，产品种类也丰富起来。对于半导体硅片，目前可 以依照尺寸、应用场景等做进一步分类。

（1）按硅片尺寸分类：

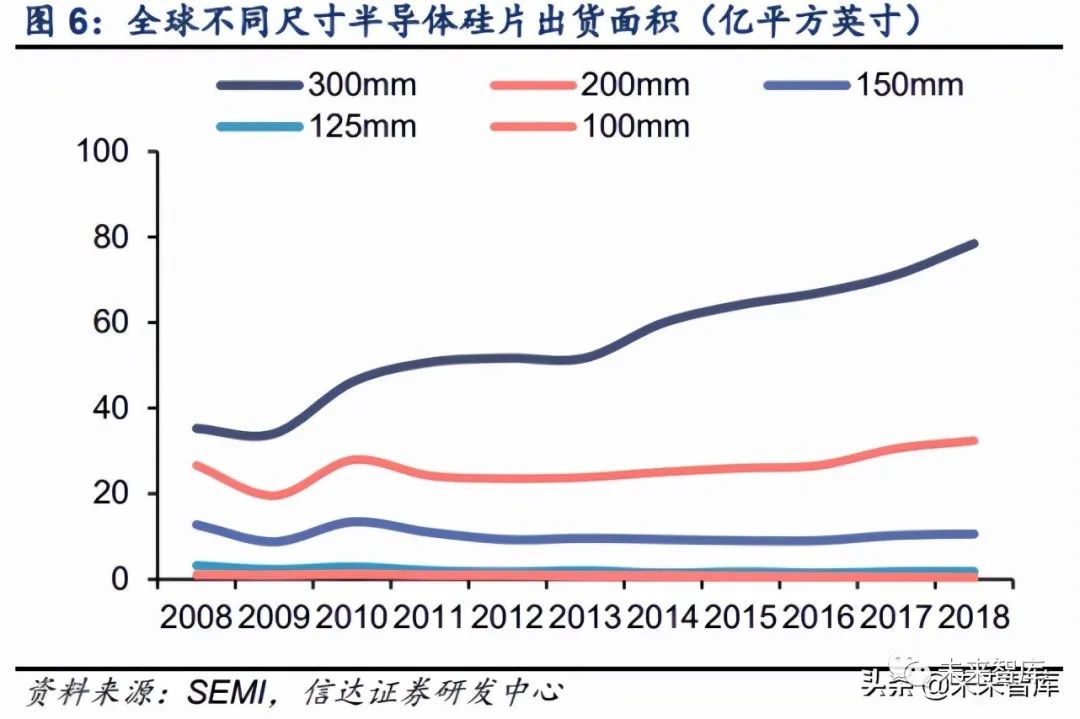

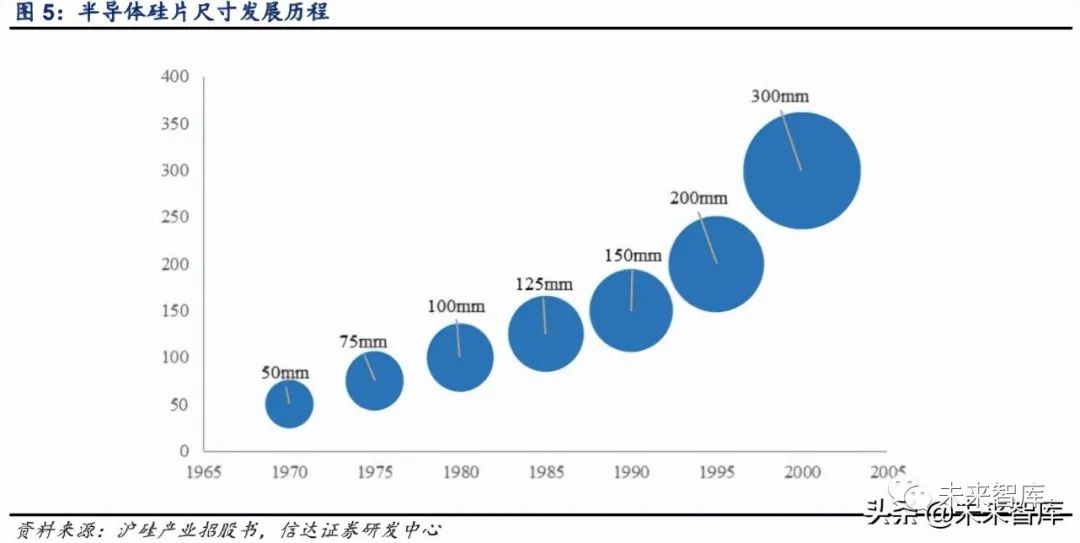

硅片尺寸遵循摩尔定律不断增大。1965 年，2 英寸（50mm）直径的硅片首次量产，随后 30 年里，4 英寸（100mm），6 英寸（150mm），8 英寸（200mm）硅片相继问世，再到 2000 年 12 英寸（300mm）硅片实现量产。硅片直径的提升使得硅片面积平方级增长，进而使得单块晶圆能产出的芯片数量也翻倍增长。硅片直径越大，芯片的平均生产成本越低，进而提 供更经济的规模效益。但与此同时，生产更大直径的硅片，其所需要的生产工艺改进成本、设备性能提升，也将在投产初期给厂商带来更高的固定成本投入。

硅片的尺寸越大，芯片单位成本越低，因而目前 8 英寸、12 英寸的大尺寸硅片是行业主流， 其中 12 英寸硅片格外受欢迎，出货面积连年保持增长。据 SEMI 统计，2019 年 12 英寸硅 片的出货面积达 79.3 亿平方英寸，占全部半导体硅片出货面积的 67.2%。根据 IC Insights 预测，2021 年 12 英寸硅片产能占比有望提升至 71.2%。

18 寸（450mm）硅片是 12 寸（300mm）硅片发展的下一阶段，技术上目前已成功突破。但由于目前 8 寸和 12 寸的硅片已可以较好地满足目前的市场需求，且 18 寸硅片涉及的生 产设备量产难度大，所需的固定成本投入高，产业链上下游对升级 18 寸硅片产线的动力非常有限。我们认为，在可预期的将来，市场的主流硅片尺寸仍将保持在 8 英寸和 12 英寸。

（2）按应用场景分类：

从硅片在晶圆厂的应用场景来看，硅片可以分为挡片（Dummy Wafer）、控片（Monitor Wafer） 以及正片（Prime Wafer）。其中挡片和控片一般是由晶棒两侧品质较差处所切割出来，用于 调试机台、监控良率。随着晶圆厂制程的推进，基于精度要求及良率的考量，需要在生产过 程中增加监控频率。65nm 制程每投 10 片正片，需要加 6 片挡控片，而 28nm 及以下制程， 每 10 片正片需要加 15-20 片挡控片。

挡控片的用量巨大，为了避免浪费，晶圆厂往往会回收用过的挡片，经研磨抛光，重复使用， 但挡片的循环次数有限，一旦超过门限值，则只能报废处理或当作光伏硅片使用。而控片则 需具体情况具体对待，用在某些特殊制程的控片无法回收使用，那些可以回收重复利用的挡 控片又被称为可再生硅片（reclaimed wafer）。

3、半导体硅片的生产流程

半导体硅片生产流程复杂。首先，沙子和矿石中的二氧化硅经过碳加热纯化，可制成纯度 98% 以上的工业级硅；在此基础上，通过化学反应将工业级硅生成三氯硅烷，再利用西门子方法， 使用氢气将三氯硅烷还原为纯度达 9-11 个 9 的半导体级多晶硅。

半导体级多晶硅接着在石英坩埚中熔化，并掺入硼（P）、磷（B）等元素改变其导电能力， 之后放入籽晶确定晶向，经过单晶生长，制成具有特定电性功能的单晶硅锭。单晶硅锭再经 过整型、切片、磨片倒角、刻蚀、抛光、清洗、检查、包装等工艺步骤，最终制造成为半导 体硅片中最常见的抛光片。

在各生产环节中，半导体硅片需要尽可能地减少晶体缺陷，保持极高的平整度与表面洁净度，以保证集成电路或半导体器件的可靠性。

单晶生长是抛光片生产中最重要的一环工序，其技术主要分为直拉法（CZ）和区熔法（FZ）。

直拉法首先使用电阻或射频加热线圈，将多晶硅加热至熔化，再使用籽晶硅接触直拉装置与液体硅表面接触。接触后，由于温度差异，液体硅在晶种表面凝固，并生长产生相同晶体结构的单晶。与此同时，晶种以极缓慢的速度往上拉升，并伴随以一定的转速旋转，最终形成 单晶晶棒。该方案可以在拉晶过程中观察晶体的生长情况，但容易受到机械扰动的影响。

区熔法通过加热丝在多晶硅锭局部形成熔融区，且该熔融区会从晶种端向硅锭末端慢慢移动。在凝固界面，杂质在熔融硅和晶体硅之间分布，并从晶种一侧被推向对面一侧。通过多次熔 融精炼，最终就能获得高纯度的单晶硅。

但由于技术限制，区熔法仅能生产 8 寸（200mm）及以下的硅片，且成本、产量、杂质控 制等指标均不如直拉法，因而目前市场主流工艺均采取直拉法。区熔法生产的单晶硅大多用 于功率晶体管、太阳能电池等。

除了最常见的抛光片，经过不同的加工工序，半导体硅片还有许多特殊产品，其中最主要的 有外延片（Epitaxial Wafer），绝缘体上硅（Silicon-On-Insulator Wafer）等。

外延片：外延片的生产是将抛光片在外延炉中加热到 1200℃左右，然后让硅片与汽化的外 延生长源相互接触，使硅片长上一层有一定厚度、以定电阻率、一定型号的新单晶。常见的 外延生长源主要为一氯化硅（SiCl）、二氯硅烷（SiHCl2）、三氯化硅（SiCl3）和四氯硅烷 （SiHCl4）。相较抛光片，外延片具有更小的串联电阻，消除了 CMOS 的可控硅效应，以 及许多在晶体生长和其后的晶片加工中所引入的表面/近表面缺陷。

SOI（绝缘体上硅）：绝缘体上硅又称 SOI，是一种新型结构的硅材料。SOI 呈三明治结构， 最上面是顶层硅，中间是掩埋氧化层（BOX），下方是硅衬底。制备 SOI 的技术主要有注氧 隔离（SIMOX）、键合减薄（BESOI）和智能剥离（Smart-Cut）等，当前最主流的技术是 智能剥离。

SOI 的优势有很多，包括速度高、功耗低、成本低、抗辐照特性好等。其中，SOI 最为重要的优势在于，它可以通过氧化层实现高电绝缘性，进而大大减少硅片的寄生电容以及漏电现象。随着半导体制程工艺不断演进，SOI 方案的优势逐渐凸显。

据 Marketsand Markets 预估，SOI市场在2017至 2022 年期间平均复合成长率将达 29.1％， 2022 年市场价值将有望达到 18.6 亿美元。

4、展望未来：三代半导正在崛起，但硅基器件仍为主流

半导体材料发展至今共有三代。第一代半导体以硅基、锗基半导体为首，技术成熟，应用广 泛。第一代半导体材料的出现取代了电子管，引领了以集成电路为核心的微电子工业的发展 和 IT 行业的飞跃。

第二代半导体以砷化镓（GaAs）、磷化铟（InP）为代表。一方面，第二代半导体的电子迁 移率较硅基半导体更快，因此适用于高频传输，在无线通讯如手机、无线局域网、卫星定位 等方面有应用。另一方面，第二代半导体具有直接带隙，因此可适用发光领域，如发光二极 管（LED）、激光二极管（LD）、光接收器（PIN）及太阳能电池等产品。

第三代半导体材料，主要包括 SiC、GaN、金刚石等，因其禁带宽度（Eg）大于或等于 2.3 电子伏特（eV），又被称为宽禁带半导体材料。第三代半导体材料目前研究重点多集中于碳 化硅（SiC）和氮化镓（GaN）技术，其中 SiC 技术进展最快，意法半导体目前已实现 8 英 寸 SiC 的量产，预计在 2022 年，8 英寸的 SiC 将会大批量出货。

硅基半导体始终是市场首选。三代半导体材料之间并非替代关系，而是根据不同的特性，彼此相互补充，各自具有不同的应用场景。硅片主要用于制造各类集成电路，技术成熟，成本 稳定，应用广泛，是目前市场的主流选择。以 SiC、GaN 为首的第三代半导体材料在高温、 高功率、高频和抗辐射等环境里表现更好，目前在射频器件、功率器件等方面得到广泛应用。

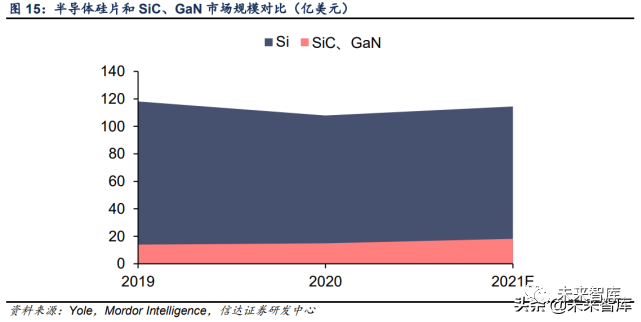

据 Yole 数据，2020 年以 SiC、GaN 的第三代半导体的市场规模为 14.93 亿美元，但据 Mordor Intelligence 数据，2020 年半导体硅片的市场规模已达到 107.9 亿美元。从市场规模来看， 硅片仍是半导体材料的绝对主流。

全球硅片需求主要由半导体行业需求带动。硅片是半导体行业最重要的原材料，在硅基板上 的生产的半导体器件应用于各种消费电子产品、汽车电子及工业控制领域，根据 Gartner统计，半导体行业下游市场主要可分为计算、无线通信、消费电子、汽车电子、工业电子、存 储、有线通信七大类，2020 年占比分别为 30.8%、27.5%、10.5%、10.5%、8.3%、7.4%、 4.8%，预计 2021 年全年销售额增速为 9.5%。

1、12 英寸与 8 英寸硅片需求均维持长期增长趋势

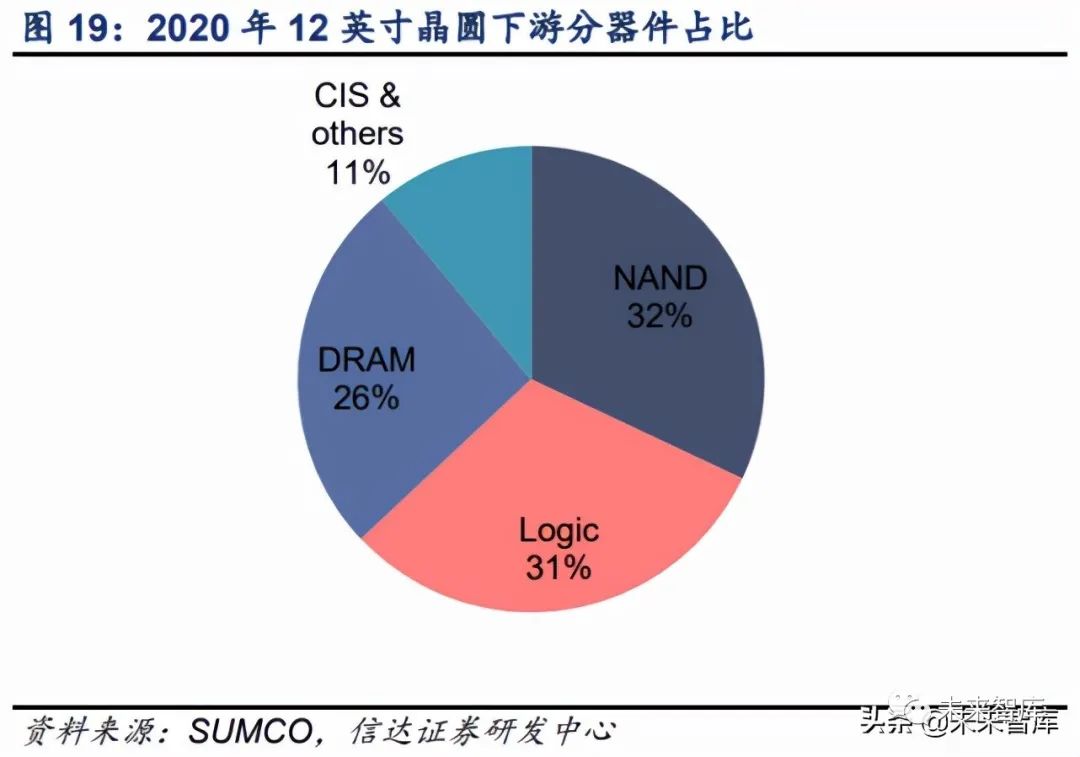

分器件来看，用 8 英寸晶圆与 12 英寸晶圆生产的半导体器件有所不同。由于先进制程工艺 主要在 12 英寸 Fab 厂进行生产，12 英寸晶圆主要用于生产高算力的逻辑器件、DRAM 存 储器、3D NAND 存储器、CMOS 图像传感器等；8 英寸晶圆主要用于生产 CMOS 图像传感 器、功率分立器件、MCU、模拟器件、电源管理芯片、显示驱动芯片等成熟制程芯片。

由于用8英寸晶圆和12英寸晶圆所生产的半导体器件不同，其终端应用领域也有较大差别。从终端应用市场规模来看，8 英寸晶圆下游主要应用领域为汽车、工业、智能手机、白色家 电、IoT 等，其中汽车占比为 33%，工业占比为 27%，智能手机占比为 19%；12 英寸晶圆 下游主要应用领域为智能手机、PC、平板电脑、服务器、游戏、汽车、工业等，其中智能手 机占比最大，达到 32%，PC、服务器分别占比为 20%、18%。

此处为广告，与本文内容无关

12 英寸硅片：终端需求旺盛带动 12 寸硅片需求长期增长

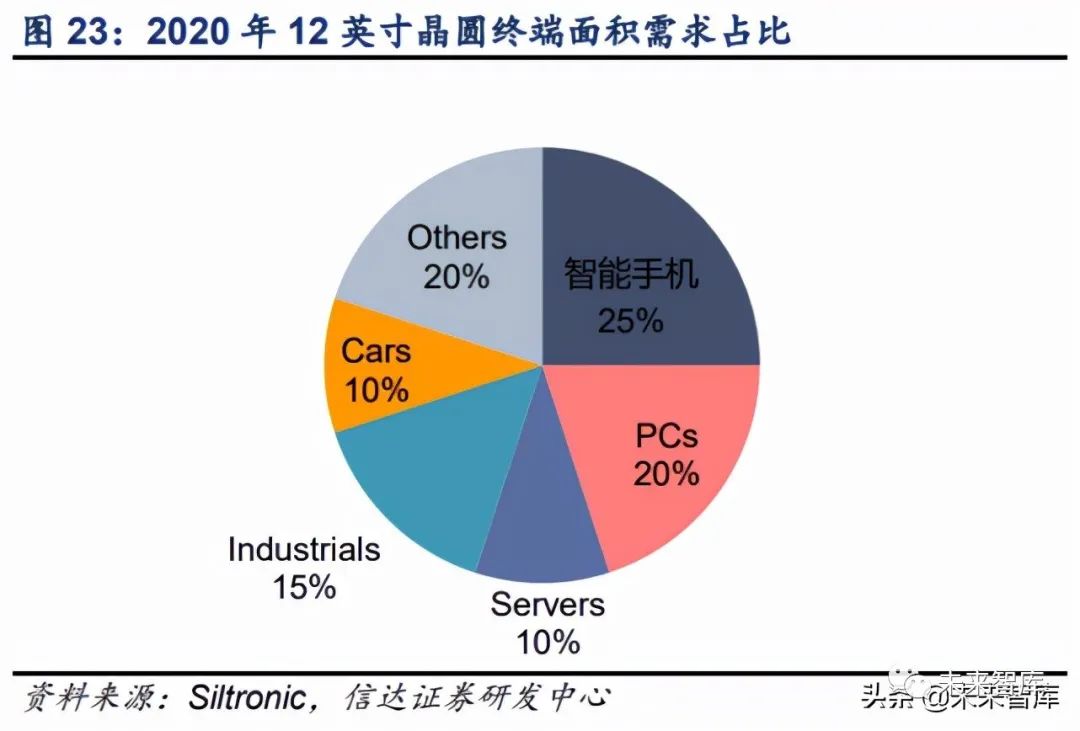

从晶圆面积需求来看，终端需求的旺盛将带动半导体行业对晶圆面积需求的长期增长。根据 Siltronic 统计数据，2020 年 12 英寸晶圆面积需求最大的终端市场为智能手机市场，占比 25%，其次为 PC、工业、服务器、汽车市场。对晶圆面积需求最大的半导体器件为逻辑器 件，占比 34%，其次为 3D NAND 存储器、DRAM 存储器、功率等其他器件。

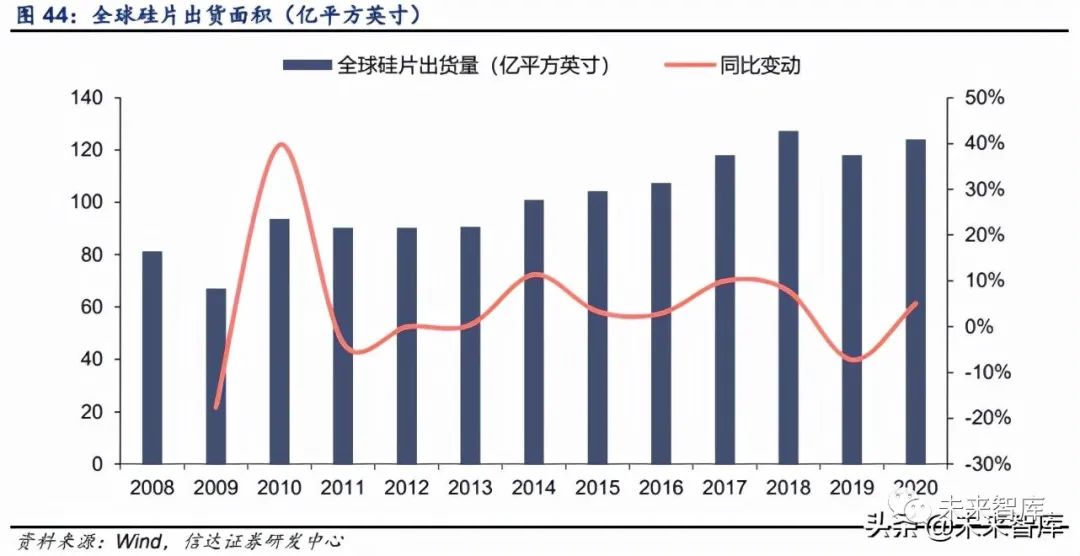

自 2020 年下半年以来，全球缺芯潮带动了半导体行业景气度高涨，直接带动了行业对上游 硅片需求增长。2021 年第二季度全球硅晶圆出货面积再创新高，达到 3534 百万平方英寸，同比增长 12%。在多种终端应用的推动下，全球硅片的供需仍将保持 紧张趋势，我们认为，5G 手机、汽车电动化、ADAS、数据中心、IoT 等行业趋势将带动半 导体行业需求结构性改善，从而带动硅片需求的长期增长。据 SUMCO 统计，2Q21 全球 12 英寸硅片需求超过 710 万片/月。

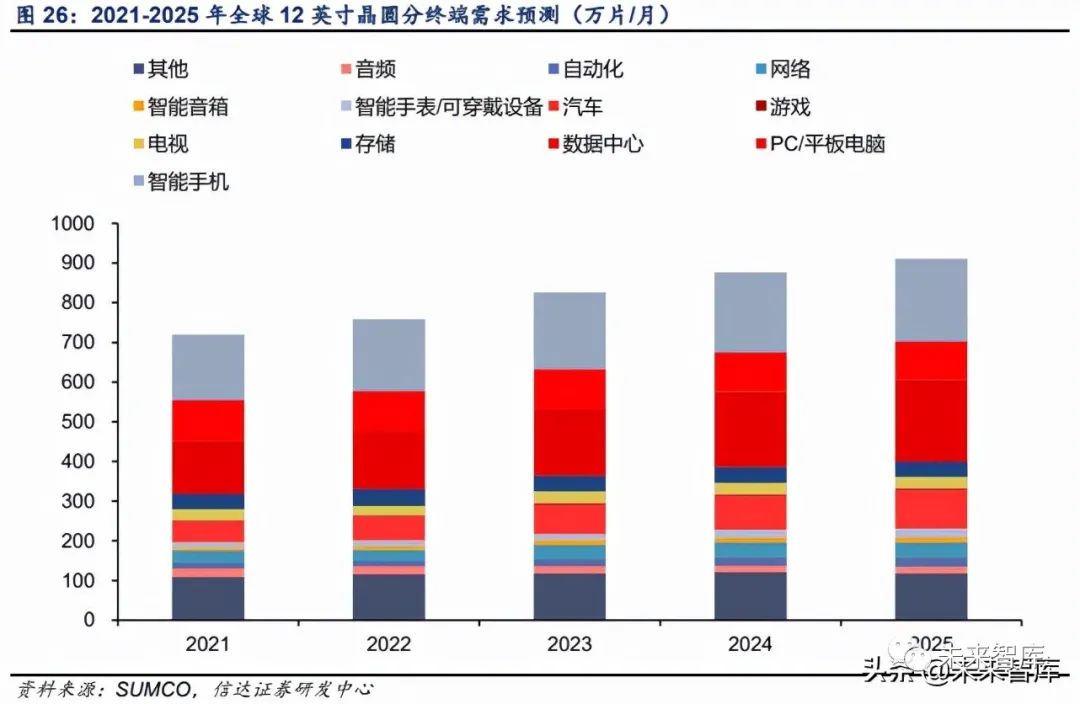

根据 SUMCO 发布的全球 12 英寸晶圆需求预测数据，2021 年全球 12 英寸晶圆需求将达到 720 万片/月，到 2025 年将达到 910 万片/月，其中需求占比最大的终端应用为智能手机， 其次为数据中心、PC/平板电脑、汽车，数据中心和汽车对 12 英寸晶圆的需求增长最为快 速。

8 英寸硅片需求：低扩产力度下 8 英寸硅片需求稳定增长

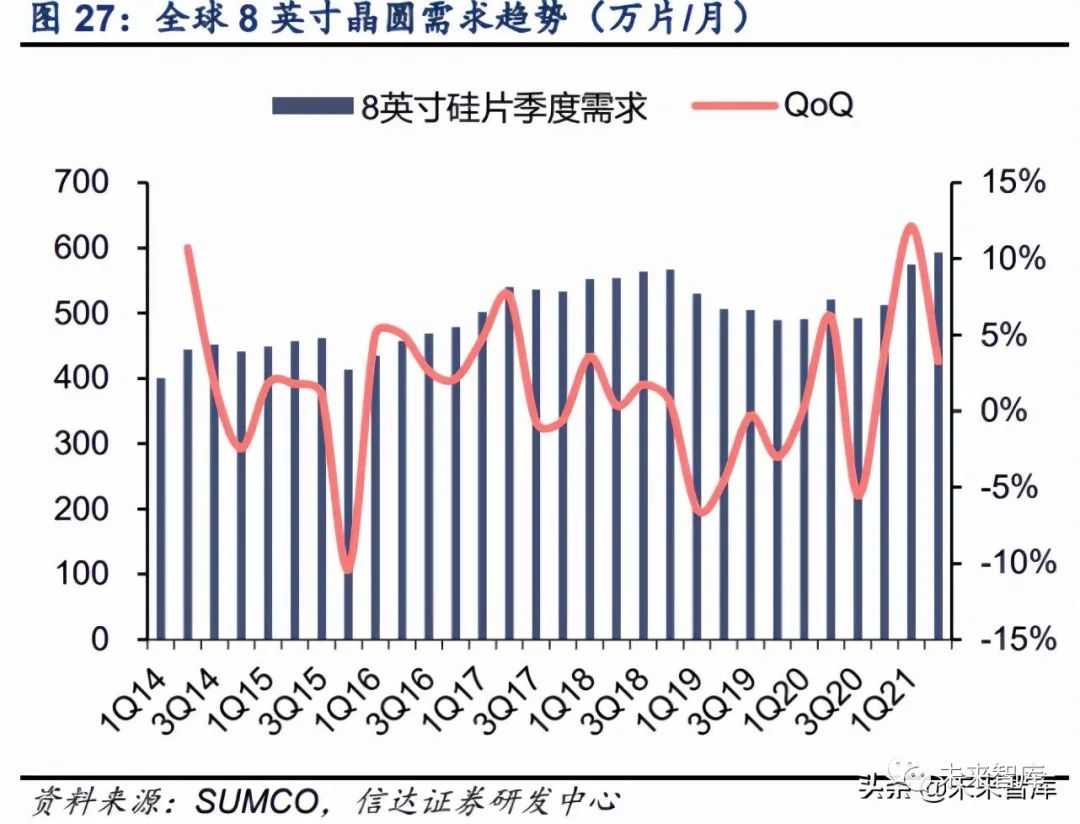

根据 SUMCO 数据显示，2Q21 全球 8 英寸晶圆需求达到 590 万片/月，受上述产业趋势的 带动，模拟器件、功率分立器件、CMOS 图像传感器等细分市场规模将稳步增长，为 8 英寸 硅片需求增长提供长期稳定的驱动力。从下游晶圆厂产能扩张来看，由于 8 英寸晶圆设备供应不足、二手设备难寻、晶圆厂扩张 8 英寸产能意愿不强等因素，全球 8 英寸晶圆产能扩产力度较小。我们根据 SEMI 2019 年 2 月份对全球 8 英寸晶圆产能展望，预计 2021 年全球 8 英寸晶圆产能将达到 620 万片/月， 2022 年达到 640 万片/月。

2、智能手机：5G 手机渗透率提升带动硅片需求长期增长

智能手机市场对硅片需求增长的驱动力来自 5G 手机替换潮。随着 5G 通信的商业化应用铺 开，5G 手机的市场渗透率也不断提高。相比 4G 手机而言，5G 手机拥有更快的数据传输速 度、更高的计算性能、更大的存储容量、更优秀的高清视频处理能力等优势，在处理器 SoC、 DRAM 存储器、NAND Flash 存储器、CMOS 图像传感器、基带处理器、射频前端、电源管 理芯片等芯片的性能需求上有较大的提升。据 SUMCO 数据显示，5G 手机比 4G 手机单机 硅片面积需求量提升了 70%，带动了智能手机市场对硅片的需求大幅增长。

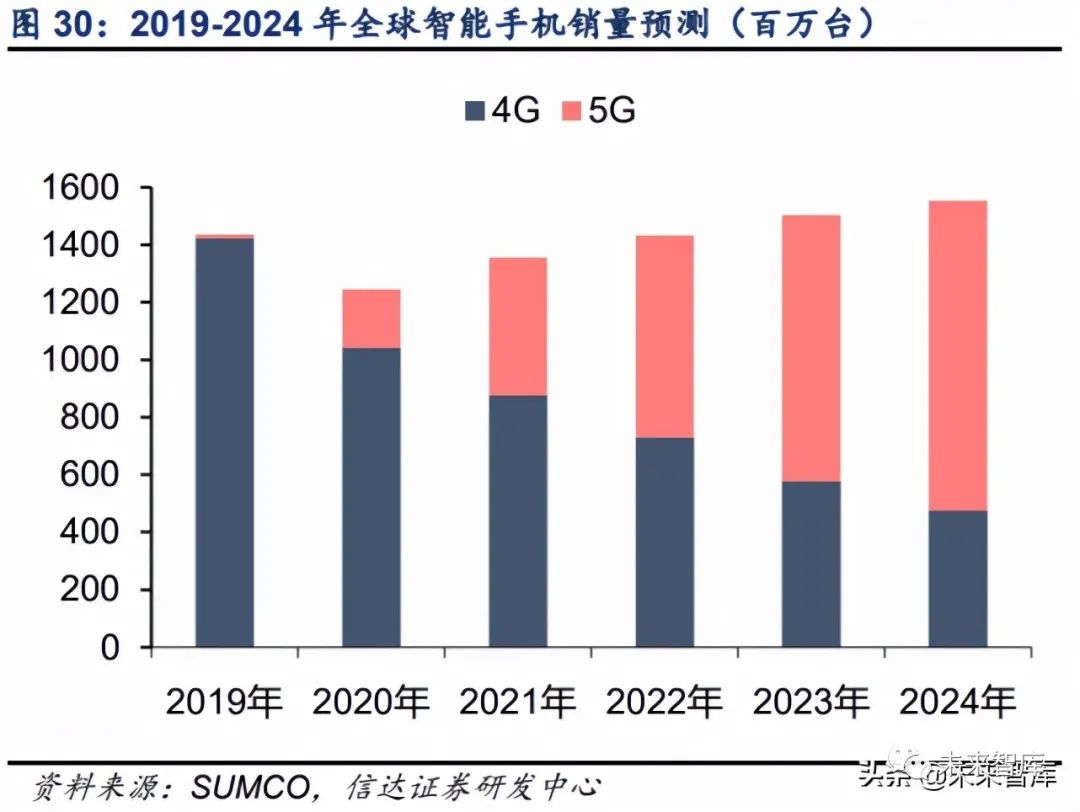

5G 手机市场渗透率不断提升将带动硅片需求长期增长。2020 年是 5G 手机大规模普及的元 年，但由于疫情影响，全球智能手机销量有所下降，5G 手机的普及速度也不及预期，全年渗透率不及 20%。但随着全球手机市场回暖、5G 手机渗透率的不断提升，预计今年全球 5G 智能手机渗透率将提升至 40%，智能手机市场将长期驱动硅片需求增长。据 SUMCO 预测， 2022 年全球智能手机市场对 12 英寸硅片的需求将超过 150 万片/月。

3、PC/数据中心：疫情助推短期需求增长，长期动力源自数据流量

疫情引起“宅经济”，催动 PC、平板电脑需求增长。2020 年的疫情使得人们的学生、生活 方式发生了一定改变，人们对远程居家办公、在线教育、线上娱乐的需求带动了 PC、平板 电脑需求增长，自 2Q20 起，全球 PC、平板电脑的销量逐步提升，4Q20 全球 PC 销量达 9159 万台，平板电脑销量达 5220 万台，均创近年来历史记录。虽然由于 PC 市场季节性影 响，1Q21 出货量环比下降 8.3%，但此次为 2012 年以来第一季度跌幅最小的一次。

根据 SUMCO 预测数据，2021 年全球 PC+平板电脑出货量将达未来五年峰值水平，PC 出 货量将超过 3 亿台，带动 PC+平板电脑对全球 12 英寸硅片需求将在 2021 年有大幅增长， 达到超过 900 万片/月，其中 NAND 存储器在 PC 中的需求增长最大。但随着 3D NAND 存 储器的堆叠层数不断提高，单位晶圆面积的存储容量也将不断提升，因此后续 PC 市场 NAND 存储器对 12 英寸硅片需求贡献度将有小幅下滑。

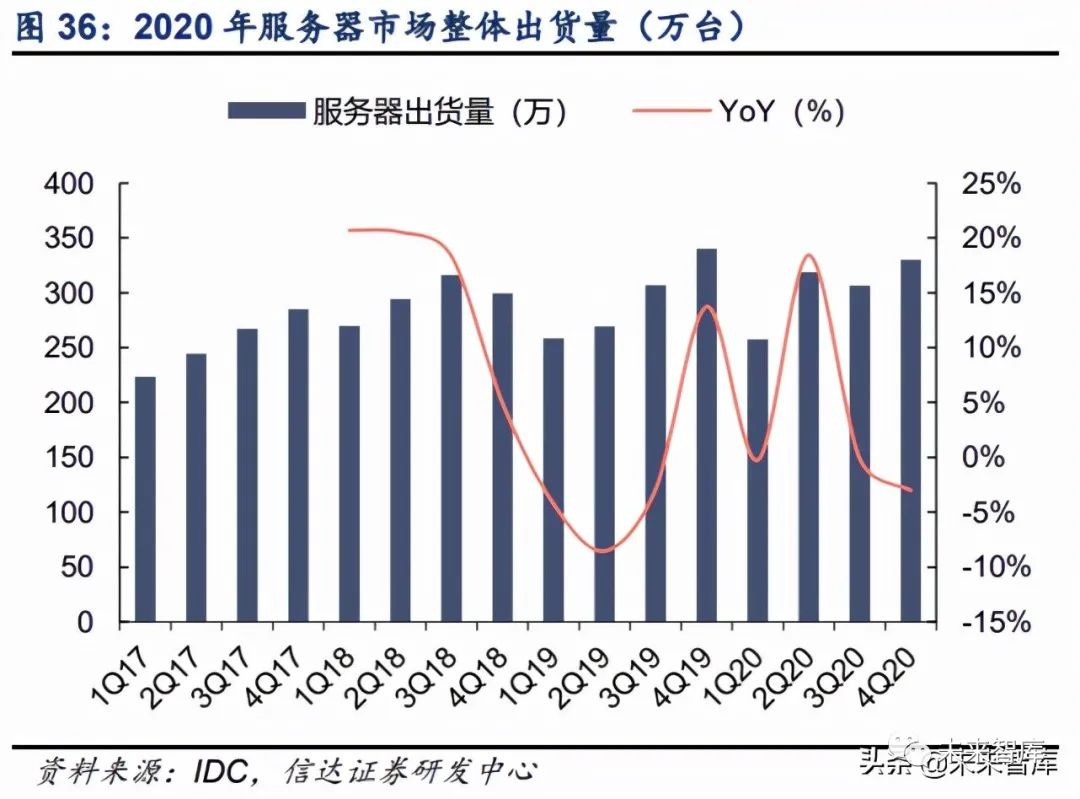

数据中心需求增长是 12 英寸硅片需求长期增长的另一大动力。短期来看，2020 年疫情影 响，在线会议、在线网课等需求带动全球服务器出货量在 2020 年 Q2 快速攀升，同比增长 达 18%。下半年随着疫情好转，服务器市场进入去库存阶段，出货量同比持平且略有下滑。长期来看，随着云服务、5G 通信、AI、IoT 等产业趋势的快速发展，全球数据流量呈现爆发 式增长，据 SUMCO 与 CISCO 预测，2022 年全球 IP 流量将达到 2019 年的 2 倍

从云厂商的资本支出来看，2020 年 FAAMG 与中国 BAT 八大云服务厂商的资本支出不断走高，在 2020 年 Q4 资本支出共超过 450 亿美元，创下历史记录。这显示出云厂商对未来数 据中心需求的预期一致乐观，对未来数据流量维持长期增长的信心。数据中心对 DRAM 存 储器、NAND 存储器、CPU/GPU 等处理器芯片的需求将驱动硅片需求保持长期增长趋势， 根据 SUMCO 预测数据，2025 年全球数据中心对 12 英寸硅片需求将超过 160 万片/月， 2019-2025 年 6 年间 CAGR 约为 10.8%。

4、汽车电子：电动化、智能化带动汽车硅含量长期增长

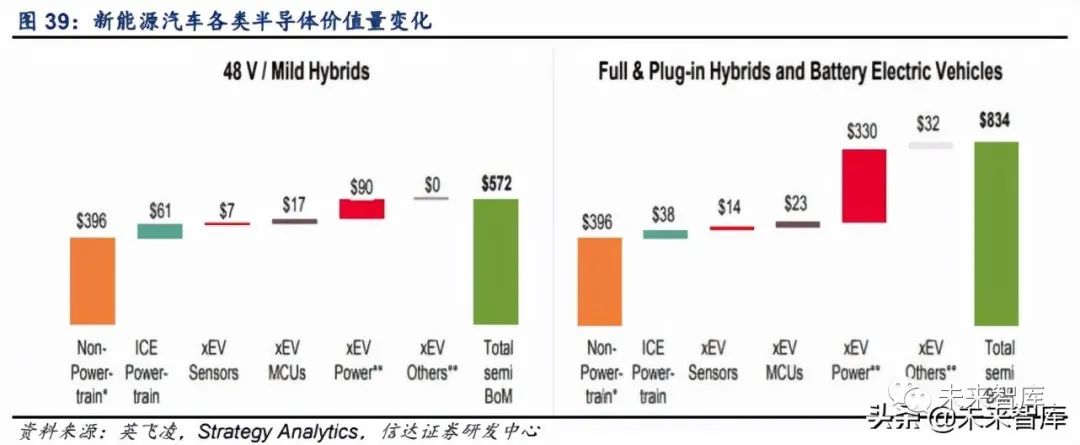

汽车电动化趋势将带动单车硅含量大幅提升。相较于传统内燃机汽车，新能源汽车对 MCU、 传感器、功率半导体等器件的需求大增，尤其是功率半导体器件增量最大。汽车内部的电力 输出需要通过 MOSFET 等功率器件转换实现，另外，IGBT 模块在电动汽车中发挥着至关重 要的作用，是电动汽车及充电桩等设备的核心技术部件。根据 Strategy Analytics 和英飞凌 统计，48V 轻混动汽车单车功率器件价值量约为 90 美金，而全插电混合动力汽车和纯电动 汽车（BEV）中功率器件的单车价值量约为 330 美金，是前者的接近 4 倍。

汽车智能化程度的提升对汽车芯片性能提出了更高要求。随着汽车智能化及车联网的发展， ADAS、座舱娱乐、V2X 都对汽车芯片的运算能力和连接能力有更高的要求，因为自动驾驶 技术需要处理大量图像信号、雷达信号等并在极短的时间内进行数据的运算、融合、决策， 座舱娱乐需要智能手机、平板电脑级的处理器芯片，V2X 需要汽车在极短的延迟时间内与其 他车辆或路端、云端进行实时连接。自动驾驶级别的增长要求算力指数级别的增长和传感器 等感知芯片的数量增长，从而带动汽车所需芯片面积的增长。

从整车角度来看，新能源汽车单车对硅片面积的需求将是内燃机汽车的 2 倍。据 SUMCO 测 算数据，内燃机汽车单车对硅片面积需求约为 8.9 平方英寸，混合动力汽车对硅片面积需求 约为 19.4 平方英寸，纯电动汽车对硅片面积需求约为 17.9 平方英寸，ADAS 对硅片面积需 求约为 4.4 平方英寸。

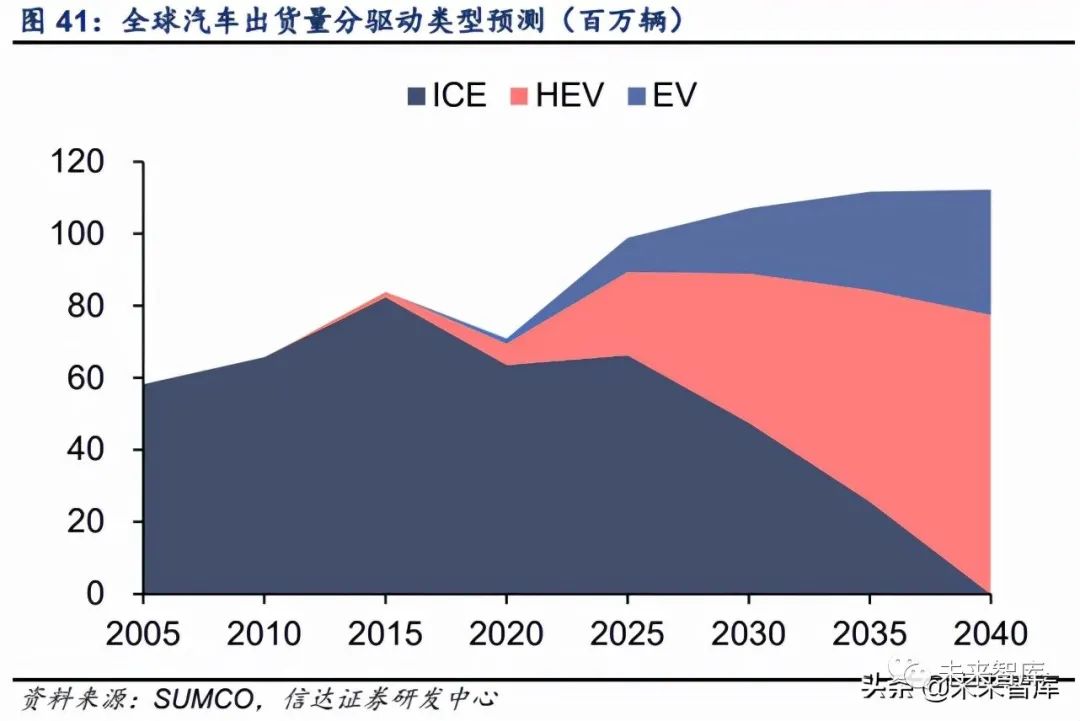

时代潮流浩浩荡荡，新能源汽车将逐步取代内燃机汽车。由于环保减碳需求的驱动，世界主 要国家均出台了内燃机汽车禁售规划，预计到 2040 年，全球主要国家将不再销售新的内燃 机汽车，混合动力汽车、电动汽车将全面取而代之。

随着新能源汽车、ADAS 市场渗透率逐步提升，全球汽车市场对硅片的需求量也将稳步提升。根据 SUMCO 预测数据，预计到 2024 年全球汽车市场对硅片的需求量将超过 250 万片/月 等效 8 英寸晶圆。分晶圆尺寸来看，8 英寸晶圆需求增长最大，2024 年将达到 150 万片/月；而 12 英寸晶圆 2024 年需求将达到 37 万片/月。

1、全球竞争格局稳定，海外厂商主导，国产替代空间大

全球硅片出货量 2008 年至今整体呈波动上涨趋势。2008 年经济危机使得硅片产业受挫， 2009 年全球硅片出货量同比下滑 17.57%。2010-2013 年全球经济逐渐复苏，支撑硅片产业 反弹，但由于全球经济仍然低迷，四年来出货量维持相对稳定水平。2014 年至今，受到下游 新兴应用领域崛起及 12 英寸半导体硅片技术的普及，出货量整体逐步攀升，2018 年达到 127.33 亿平方英寸。2019 年全球硅片出货量同比下降 7.25%至 118.1 亿平方英寸，主要由 于存储器市场疲软和库存正常化所致，2020 年市场出货量同比上升 5.06%。

2017 年开始硅片价格重回上升通道。2009-2011 年在后金融危机影响下，全球主要硅片制造商取消扩产计划导致供给端收缩，因此硅片价格呈小幅上升趋势。但 2012 年开始，硅片价格开始不断下滑，硅片价格由 2012 年的 0.96 美元/平方英寸下降至 2016 年的 0.67 美元/ 平方英寸，主要由于制造商扩产计划顺利实施使得硅片市场产能过剩。在经历了六年的持续 下滑后，硅片价格在 2017 年重回上升通道，2017-2019 年硅片价格由 0.74 美元/平方英寸 上涨至 0.95 美元/平方英寸，主要由于新能源汽车等新兴市场快速发展、5G 手机的快速渗透 带来半导体终端市场需求强劲，市场供需结构发生变化。

2020 年下半年以来，全球半导体行业景气度持续高涨，上游硅片市场亦不例外。受益于下 游需求持续旺盛，全球半导体硅片大厂自 2020 年底纷纷表示涨价意愿。2020 年 12 月，环 球晶圆率先提出提高现货市场硅晶圆价格的意向，并表示公司 12 英寸、8 英寸、6 英寸晶圆 生产线均处在满负荷运行。2021 年 3 月，全球第一大半导体硅片厂商信越化学宣布从 4 月 起对其所有硅产品价格提高 10%-20%，主要由于硅酮主要原材料金属硅成本上升及中国市 场需求的强劲增长导致供应短缺，这也是信越化学自 2018 年 1 月以来的首度涨价。

硅片大厂扩产谨慎，头部玩家格局稳定。2008 年金融危机爆发，使得电子产业受到冲击， 芯片需求量大幅下降，硅片大厂 SUMCO 取消了至 2010 年产能扩充计划。2011 年全球经 济逐步复苏，带动全球厂商开始恢复扩产，但受到此前客户需求预测指引，产能过剩且市场 复苏进度缓慢使得全球硅片厂商扩产相对谨慎。2016 年起供需结构生变，硅片价格逐步回 升；2017 年市场开始供不应求，全球硅片主流厂商纷纷恢复扩产计划，主流供应商一方面通 过购置设备及对工艺改进扩产，另一方面通过新建厂房实现扩产，但新建厂房周期较长，平 均需要 2-3 年，因此部分新建厂房产能从 2019 年开始逐步释放。

根据 SUMCO 的预测，未来全球 12 英寸硅片产能规模仍会持续扩张，但硅片大厂整体扩产 较为谨慎，产能增速平缓，叠加下游需求快速增长，因此供需关系在未来 3-4 年内整体偏紧。SUMCO、信越及世创三家主流硅片厂商资本开支也印证了上述观点，2020 年三家资本开支 分别同比下降 9.36%、13.67%和 48.48%，说明半导体硅片海外主要供应商扩产相对谨慎。

回顾硅片产业的发展，并购是最有效的扩张方式。无论是信越、SUMCO 还是环球晶圆等，均通过并购不断扩大市占率。其中，信越在 1999 年并购了 HITACHI，就此一跃成为全球硅 片行业龙头。SUMCO 前身为 Silicon United Manufacturing Corp.，于 2002 年并购 SUMITOMO 和 MITSUBISHI 后正式更名，后于 2006 年进一步并购了 KOMATSU。SK Siltron 于 2017 年收购 LG Siltron，2019 年收购杜邦 SiC 晶圆事业部。环球晶圆在 2011 年从中美硅晶分割独立后，先后于 2012 年、2016 年收购 CoorsTek、Topsil 和 SEMI，2020 年 11 月环球晶圆宣布收购世创，完成合并后环球晶圆将成为仅次于信越的全球第二大硅片 厂商，进一步提升了硅片市场集中度，至此全球前五大硅片供应商变为四大，分别为日本信越、环球晶圆、SUMCO 和 SK Siltron，2020 年合计占据全球硅片市场 87%的市场份额。

2、半导体材料国产化势在必行，本土硅片厂商加速布局

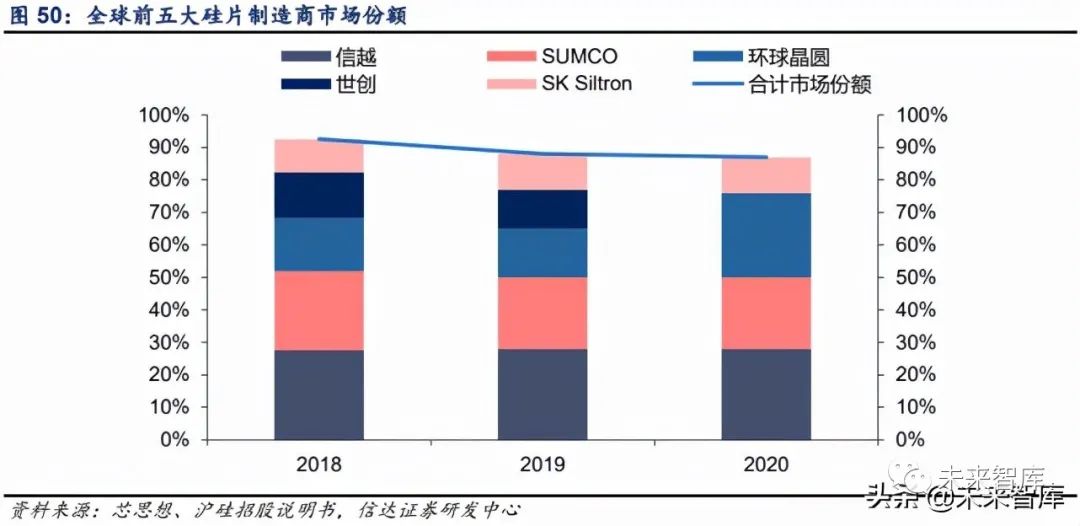

在当前硅片制造市场中，以信越、SUMCO 等国外及中国台湾环球晶圆为代表的硅片厂商仍占据主要市场份额。根据芯思想和沪硅产业招股说明书统计，2018-2020 年全球前五大硅片制造商近三年合计占比分为别 92.57%、88%和 87%。但从趋势来看，全球前五大硅片制造商合计占比逐步下降，中国大陆硅片制造商加速扩产挤压头部厂商份额。

目前国内晶圆需求端占据全球市场 6%左右，若包括国外在大陆建厂的晶圆厂商，总体需求占比约为全球晶圆需求的 15%。根据 SUMCO 预测，未来需求仍会持续稳定提升。根据芯 思想统计，国内对 12 英寸硅片需求量为每月 100 万片，预计到 2021 年 12 月能达到 130- 140 万片。根据 SEMI 的预测，全球的半导体制造商预计将在 2022 年前开建 29 座高产能晶 圆厂，其中 16 家分布在中国大陆和中国台湾，而其中绝大部分将为 12 英寸晶圆厂，因此晶圆厂对 12 英寸硅片的需求不断增长。

由于硅片面积越大，使用率越高，能有效降低单位成本的特点，大尺寸硅片逐渐成为主流， 目前全球硅片供给市场以 8 英寸和 12 英寸硅片为主。但国内硅片制造由于受到技术工艺和 成本影响，大多企业供应 6 英寸以下硅片。目前国内硅片厂商中仅有部分企业拥有 8 英寸和 12 英寸硅片产能，但长远看整体发展趋势良好。根据芯思想统计，2020 年中国内地 8 英寸 抛光片和外延片装机产能分别为 206 万片/月和 197.5 万片/月，预计 2021 年将分别达到 261 万片/月和 215 万片/月，预计分别同比增长 26.7%和 8.86%。

国内 12 英寸硅片产线大部分还未大规模投产使用，但随着 12 英寸硅片生产技术的逐步成 熟及 CPU/GPU 等逻辑芯片和存储芯片的需求增加，未来将逐步向 12 英寸硅晶圆过渡。国 内具备 12 英寸硅片供应的厂商有沪硅产业（上海新昇）、重庆超硅、西安奕斯伟、中欣晶 圆、中环领先、立昂微（金瑞泓）等 6 家公司，拥有 12 寸生产线的厂商超过 15 家。根据芯 思想统计，2020 年中国内地 12 英寸抛光片和外延片装机产能分别为 41.5 万片/月和 7.5 万 片/月，预计 2021 年分别达到 153.5 万片/月和 23.5 万片/月，增长迅速。

据 IC Insights 统计数据，2018 年中国硅晶圆产能 243 万片/月，中国大陆硅晶圆产能占全球 硅晶圆产能 12.5%。中国政府鼓励半导体材料国产化，支持我国厂商进行研发，使得国内硅 片技术不断进步。随着半导体制造硅晶圆产能持续向中国转移，IC Insights 预计 2022 年中 国大陆晶圆厂产能将达 410 万片/月，占全球产能 17.15%。

国内硅片厂商不断崛起，8 英寸及 12 英寸硅片产能在全国各地分布广泛，本土制造商如雨 后春笋般涌现。

目前全球半导体硅片市场被日本、德国、韩国、中国台湾等国家和地区的五家厂商垄断近 九成市场份额。国内半导体硅片行业起步较晚，2017 年以前 12 英寸半导体硅片几乎全部 依赖进口。2018 年沪硅产业集团子公司上海新昇作为中国大陆率先实现 12 英寸硅片规模 化销售的企业，打破了 12 英寸半导体硅片国产化率几乎为 0%的局面。

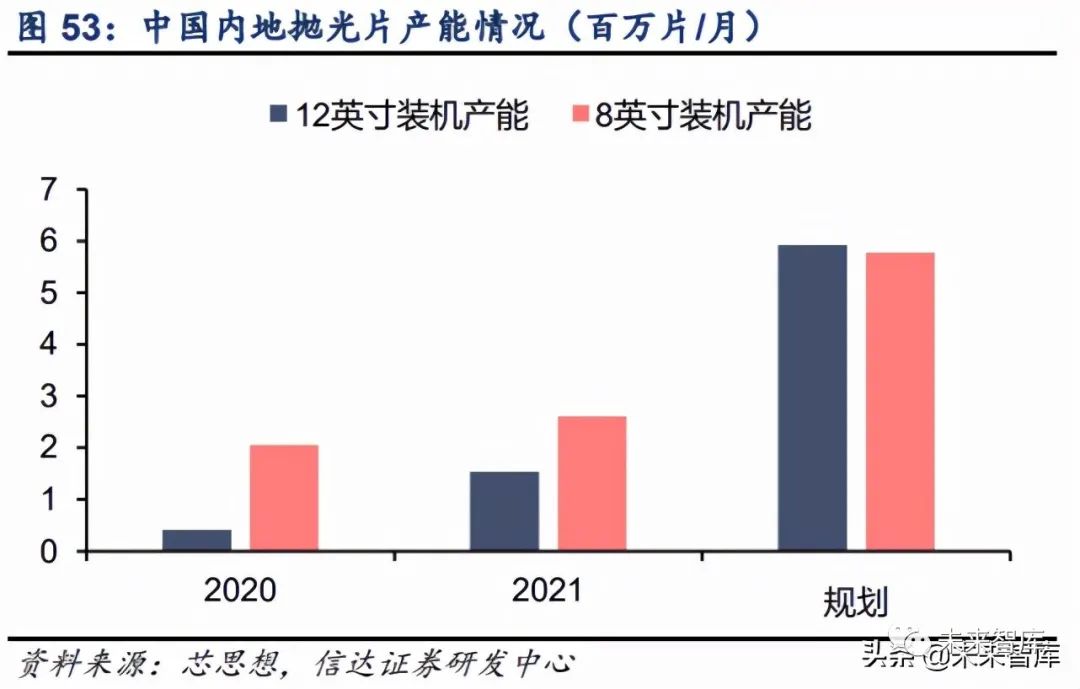

中国大陆硅片整体产能加大投入，目前从事硅片生产的厂商主要有沪硅产业、中环股份、 立昂微、中欣晶圆、超硅、神工股份等十余家。各硅片厂商纷纷投产 8 英寸及 12 英寸大 硅片项目，其中沪硅产业 8 英寸硅片产能达到 45 万片/月，其中包括外延片及抛光片合计 产能 40 万片/月，及 SOI 硅片 5 万片/月，12 英寸硅片达到 25 万片/月；中欣晶圆 8 英寸 和 12 英寸硅片产能分别达到 45 万片/月和 10 万片/月；中环天津和宜兴工厂 8 英寸硅片产 能合计 60 万片/月，12 英寸硅片产能分别为 2 万片/月和 5-10 万片/月，且江苏基地将启动 二期项目，持续为未来大尺寸硅片扩产助力。

1、沪硅产业：半导体硅片龙头，引领国产替代之路

公司主营业务为半导体硅片的研发、生产和销售，是我国大陆地区率先实现 SOI 硅片和 12 英寸硅片规模化销售的企业。公司提供的产品类型涵盖 12 英寸抛光片及外延片、8 英寸及 以下抛光片、外延片及 SOI 硅片。公司拥有众多国内外知名客户，包括台积电、台联电、格 罗方德等国际芯片厂商以及中芯国际、华虹宏力等国内所有主要芯片制造企业，客户遍布全 球各地。目前沪硅产业占全球半导体硅片市场份额 2.18%。

国内首个 SOI 硅片生产厂商，实现 12 英寸硅片国产化。2016 年 10 月成功拉出第一根 12 英寸单晶硅锭，公司子公司新傲科技采用 Soitec 专有 Smart Cut 技术制作 8 英寸 SOI 晶圆 生产成功，实现年产能 18 万片。2017 年打通了 12 英寸半导体硅片全工艺流程，2018 年 最终实现了 12 英寸半导体硅片规模化生产，填补了中国大陆 12 英寸半导体硅片产业化的 空白。公司目前能供应 4 英寸到 12 英寸的半导体硅片，其中 12 英寸半导体硅片产品已实 现 14nm 及以上技术节点的全覆盖和国内 12 英寸客户全覆盖。

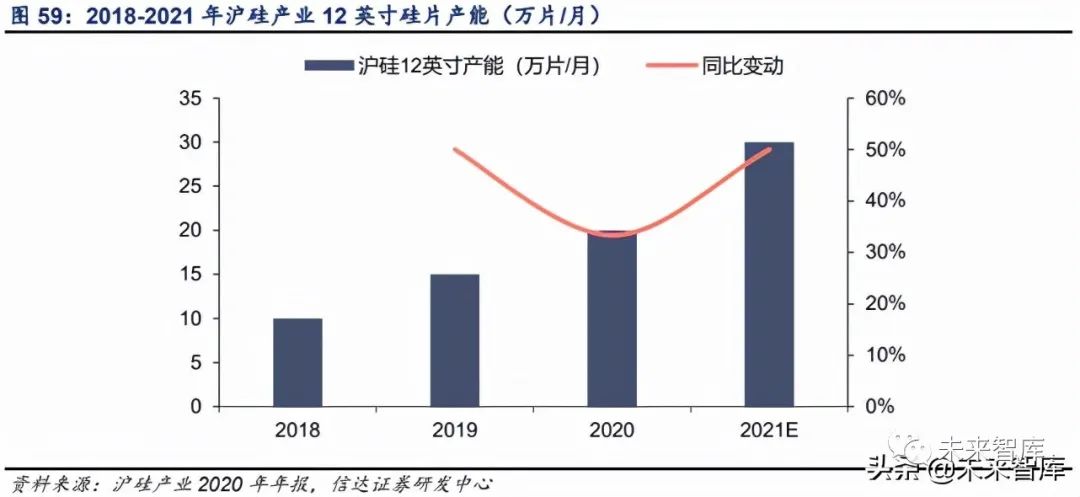

公司 2018-2020 年 12 英寸硅片产能分别为 10 万片/月、15 万片/月和 20 万片/月，根据公 司半年报，2021 年 12 英寸硅片产能将增长至 30 万片/月，同比增长 50%。

公司 2020 年 8 英寸硅片产销量分别为 381 万片亿元和 372.04 万片，同比分别上涨 24.25% 和 13.65%，12 英寸硅片产销量分别为 103.36 万片和 90.46 万片，同比分别上涨 43.58%和 32.19%。从营收来看，公司 2020 年 8 英寸硅片营收占比 69.29%，仍为公司主要收入来源，但 12 英寸硅片营收同比高速增长 46.85%。未来随 12 英寸硅片制程加快，产能不断增加， 12 英寸硅片产销量及营收将快速提升。

2、中环股份：光伏+半导体双轮驱动，半导体业务进展顺利

公司主营业务围绕硅材料展开，专注单晶硅的研发和生产，以单晶硅为起点和基础，定位战略新兴产业，朝着纵深化、延展化方向发展。纵向在半导体制造和新能源制造领域延伸，形成半导体板块，包括半导体材料、半导体器件、半导体封装。

中环股份 2017 年启动 8-12 英寸大直径硅片项目建设，规划 8 英寸、12 英寸硅片产能为 105 万片/月和 62 万片/月。2020 年天津工厂已实现 8 英寸硅片产能 30 万片/月，宜兴工厂 也预计达到 30 万片/月，12 英寸硅片产能分别为 2 万片/月和 5-10 万片/月。目前公司集成电路用 8-12 英寸半导体硅片生产线项目募集资金总额 45 亿元，截至 2020 年项目进度已达 51.16%。公司计划在 2021 年度实现中环领先内蒙古基地 Fab2 晶体生长工厂的投产，天津 基地 8 英寸功率半导体产品的进一步扩能，江苏基地 8-12 英寸二期项目的启动，扩大在该领域的市场份额，公司预计 2021 年 12 英寸硅片产能将达到 17 万片/月。

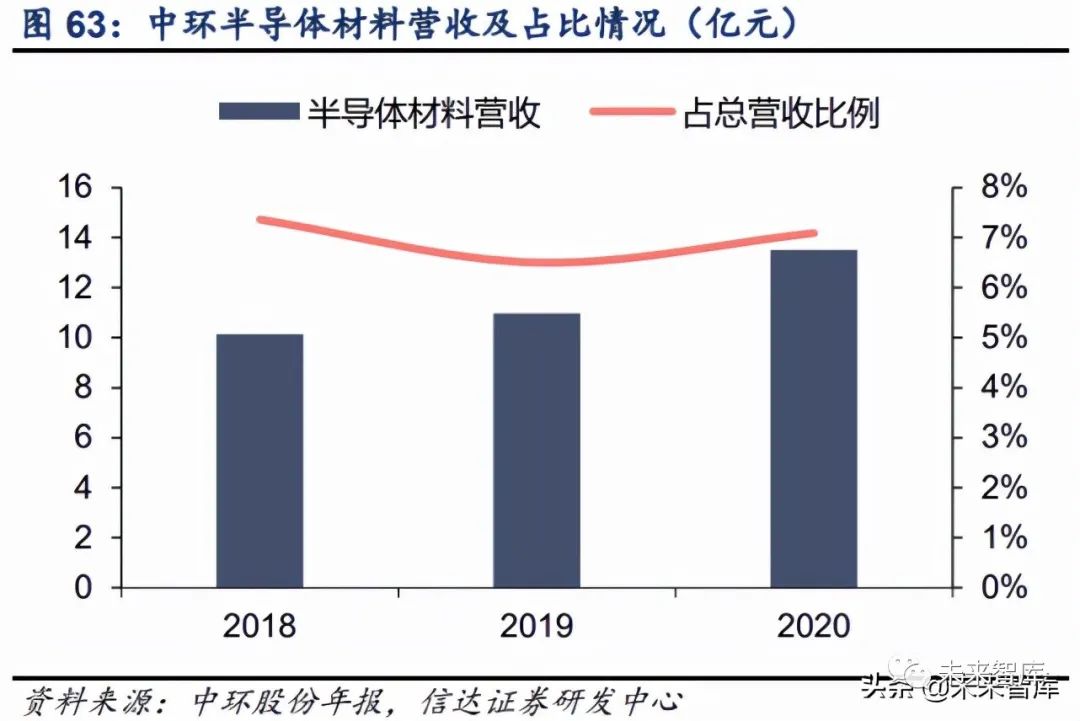

公司 2018-2020 年半导体材料营收分别为 10.13 亿元、10.97 亿元和 13.51 亿元，占总营收 比例分别为 7.36%、6.5%和 7.09%，营收占比不大，但营收整体呈增长趋势。公司 2020 年 半导体产销量分别为6.31亿平方英寸和6.27亿平方英寸，同比分别增加37.65%和38.74%， 主要由于公司 12 英寸晶圆在关键技术、产品性能质量取得重大突破，已量产供应国内主要 数字逻辑芯片、存储芯片生产商，同时，5 寸、6 寸及 8 寸业务增长稳定。2021 年公司将持续加大对中环领先内蒙古基地、天津基地和江苏基地的投资和资产结构调整，扩大半导体硅片领域市场份额。

3、立昂微：三驾马车齐拉动，产业一体化优势明显

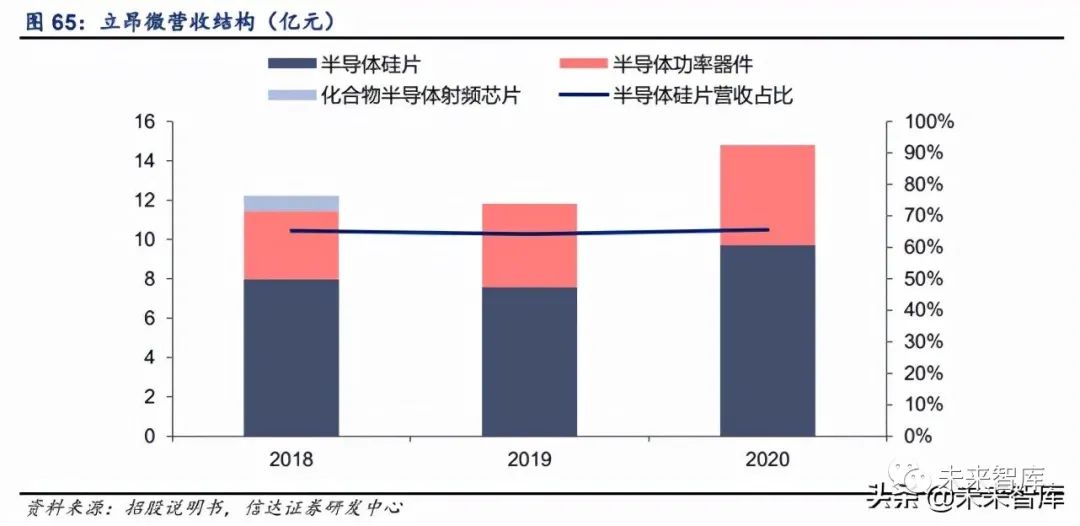

公司主营业务微半导体硅片和半导体分立器件芯片的研发、生产和销售，以及半导体分立器件成品的生产和销售。公司子公司浙江金瑞泓、衢州金瑞泓主要从事半导体硅片业务（不包 括 12 英寸半导体硅片），主要产品包括硅研磨片、硅抛光片、硅外延片等。公司半导体硅片 2018-2020 年营收分别为 7.98 亿元、7.59 亿元和 9.73 亿元，占总营收比例均为 65%左右，较为稳定。

公司拥有完备的 4 英寸、5 英寸、6 英寸及 8 英寸硅片产品结构，年产能达到近 800 万片。 立昂微于 2004 年量产销售 6 英寸半导体硅片，2009 年量产销售 8 英寸硅片。2017 年已具备全系列硅片批量生产能力并开发 12 英寸单晶生长核心技术。2018 年已具备 12 万片/月的 8 英寸硅片生产能力，今年将加大现有 6 英寸硅片生产线技术改造，并完成衢州基地 8 英寸及 12 英寸扩建，进一步扩充产能。

公司预计 2021年资本支出主要依然集中在硅片项目上，对 12 英寸硅片发展愈加重视，预计“年产 180 万片集成电路用 12 英寸硅片项目产能建设”在资本支出中占比 59%。公司预 计 2021 年 12 英寸硅片年产能达到 180 万片。

4、神工股份：刻蚀用单晶硅材料领军者，积极布局硅片市场

公司主营业务为单晶硅材料、硅零部件、半导体级大尺寸硅片及其应用产品的研发、生产和销售。公司以生产技术门槛高，市场容量比较大的轻掺低缺陷抛光硅片为目标。公司 8 英寸 半导体级轻掺低缺陷单晶硅材料研发项目进展顺利。研发团队实现热系统封闭、多段晶体电 阻率区间控制、晶体稳态化控制，目前已成功完成晶体生长；晶体的 COP 等原生缺陷已得 到有效控制，可以初步满足集成电路客户对硅片缺陷密度的需求。公司已经打通抛光硅片的 产线，8 英寸半导体级硅抛光片项目有序推进。

神工股份 2020 年半导体单晶硅及相关产品营业收入为 1.83 亿元，毛利率为 76.71%。神工 股份募投项目新增年产 180 万片 8 英寸半导体级硅单晶抛光片以及 36 万片半导体级硅单晶陪片，2020 年实现 8,000 片/月的生产规模。未来产能规模扩张值得期待。

5、超硅股份：中国大陆领先的大尺寸硅片生产厂商

超硅（AST）目前拥有上海超硅半导体有限公司和重庆超硅半导体有限公司。

重庆超硅半导体目前设计产能为 50 万片/月，目前公司产品包含了 6 英寸、8 英寸、12 英寸 和 18 英寸硅片。2010 年 4 月重庆超硅开始建设大陆第一条规模化 8 英寸返抛与测试片生 产线，2012 年 8 月成功拉出直径 80mm 的单晶硅棒。2014 年“极大规模集成电路用 300mm （含 200mm）单晶硅晶体生长与抛光硅片及延伸产品”项目开工。2016 年 5 月成功拉出 8 英寸单晶硅棒，9 月成功拉出 12 英寸单晶硅棒，第一批 IC 级单晶硅顺利下单，共计投资 50 亿元，年产达到 180 万片，2017 年第一批 8 英寸硅片产品出厂发货。

上海超硅成立于 2008 年 7 月，主要产品包括 200mm 的抛光片、氩气退火片和外延片， 300mm 的抛光片等。上海超硅目前拥有先进的 300mm 硅片全自动智能化生产线，并通过自主研发掌握了大尺寸单晶硅晶体生长技术。此外，公司核心设备晶体生长炉也由其自主设计制造。2018 年 7 月，公司 300mm 全自动智能化生产线项目正式开工建设，该项目总投资约 100 亿元，项目包括 AST 综合研究院、300mm 全自动智能化生产线、450mm 中试生 产线、先进装备研发中心、人工晶体研发中心等。根据规划，项目建成后将形成年产 360 万 片 300mm 抛光片和外延片，以及 12 万片 450mm 抛光片生产能力。
