开关电源芯片型选避坑!不可忽视的要素

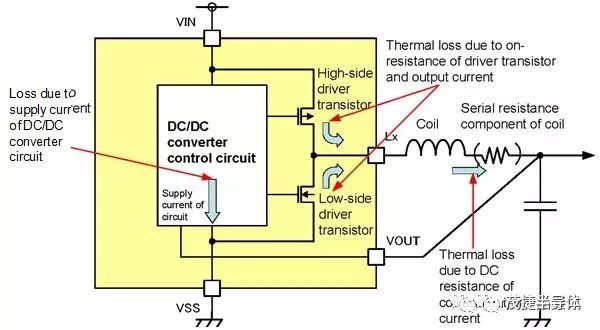

使用开关电源IC转换器所期待的最大目的之一是高效率地转换能量。提高效率的方法在于降低损耗。作为发生损耗的问题，可以列举IC的消耗电流、驱动器晶体管导通电阻产生的热损耗，线圈的串联连接而产生的损耗等重大原因。

其中为了提高轻负载时的效率，降低IC的消耗电流非常重要，IC的控制方式极为关键。

PFM控制工作和PWM控制工作

在此，对应于负载电流控制开关次数的PFM控制工作非常有效。PFM工作是在负载电流小时，进行减少单位时间内开关次数的工作，力图降低消耗电流和贯通电流等无效电流来提高效率。这种IC由PFM工作把无负载时的消耗电流抑制在15μA以下。随负载电流增大IC的消耗电流相对地变至极小，此时要求纹波电压更小的PWM工作状态。

在开关电源选型的时要要时刻注意的是：

①采用LDO的最佳条件当要求输出电压中纹波、噪声特别小的场合，输入输出电压差不大，输出电流不大于100mA时采用微功耗、低压差（LDO）线性稳压器是最合适的，适合大多数便携式产品应用。

②需负电源时尽量采用电荷泵便携式仪器中往往需要负电源，由于所需电流不大，采用电荷泵IC组成电压反转电路最为简单，若要求噪声小或要求输出稳压时，可采用带LDO线性稳压器的电荷泵IC。

③不要追求高精度、功能全的最新器件电源IC的精度一般为±2%～±4%，精度高的可达±0.5%～±1%，要根据电路的要求选择合适的精度，这样可降低生产成本。功能较全的器件价格较高，所以无需关闭电源功能的或产品中无微处理器（μP）或微控制器（μC）的则无需选择带关闭电源功能或输出电源工作状态信号的器件，这样不仅可降低成本，并且尺寸更小。

④不要“大马拉小车”电源IC最主要的三个参数是，输入电压VIN、输出电压Vo及最大输出电流Iomax。根据产品的工作电流来选择：较合适的是工作电流最大值为电源IC最大输出电流Iomax的70～90%。
