NS4117X 系列 外置 MOS 管开关降压型 LED 恒流控制器

佰泰盛世｜一级代理，深耕音频领域13年，原装正品现货！可提供方案技术支持！
主营：音频功放、电源管理、电容触摸、锂电保护和MCU等产品线
佰泰盛世网址： https://www.baitaishengshi.com/     联系方式：13641438279

产品概况：

NS4117X 系列是一款外围电路简单的降压型平均电流检测模式的 LED 恒流控制器，输入电压最高

支持 100V 电压范围，输出电流可调，支持一颗或多颗串联 LED 应用的非隔离式大功率恒流 LED 驱动领域。

芯片开关频率可变，最高支持 1MHz。采用平均电流检测模式实现输出恒流。芯片通过 DIM 引脚复用的方式可以实现

LED 开/关、模拟调光和 PWM 调光功能。

芯片内部集成了 LDO，过温调节等功能，减小了外围电路元件数量并提高了系统的可靠性。

NS4117X 系列采用了 SOT23-6L 封装。

应用：

 电瓶车照明，汽车照明

 直流或交流输入 LED 驱动

 大功率 LED 照明

 LED 背光等

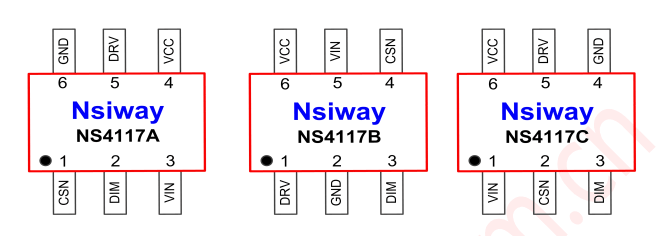

引脚图：

文章配图-2

产品特点：

 宽输入电压范围：6-100V

 外置 MOS 管应用

 最大 10A 的恒流输出

 最高 1MHz 的开关频率

 平均电流检测模式

 支持开/关使能、模拟和 PWM 调光

 内置智能过温保护

 封装：SOT23-6

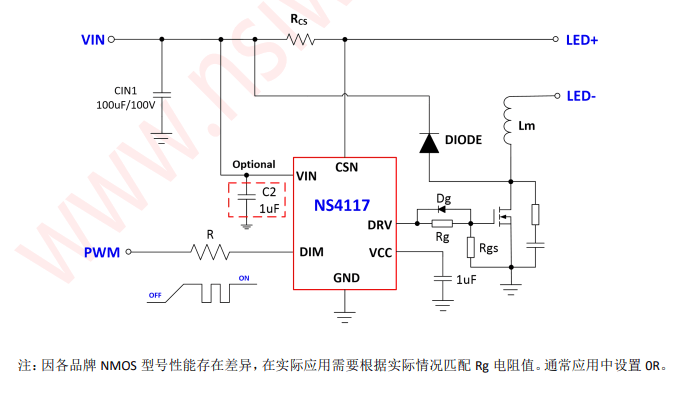

应用与曲线：
