Techinsights 最近分析了包括三星(Samsung)、SK海力士(Hynix)、美光(Micron)/南亚(Nanya)与尔必达(Elpida)已量产的3x奈米SDRAM记忆体单元阵列结构之制程技术与元件架构，推论该技术仍有进一步微缩的空间，而共同解决方案是结合埋入式字元线(buried wordlines，b-WL)与鳍状存取电晶体(fin-shaped access transistors)。
Techinsights指出，在DRAM单元架构发展时程表上，目前的低3x奈米节点在制程技术整合上的最重要元素，是如何有效提升存取MOSFET的通道长度(channel length)，以及如何将DRAM单元阵列上的储存电容区域(storage capacitor area)微缩。
而拥有鞍型(saddle shaped)──或大型鳍式(bulky fin-type)──通道配置的埋入式金属字元线，是推动3x/2x奈米存取电晶体继续微缩的关键解决方案，因为具备控制良好的阈值电压(threshold voltage)以及超低泄漏电流；此外，该种架构的元件具备较大通道宽度与长度，对短通道效应与较高的启动电流(on-current)有较佳的免疫力。

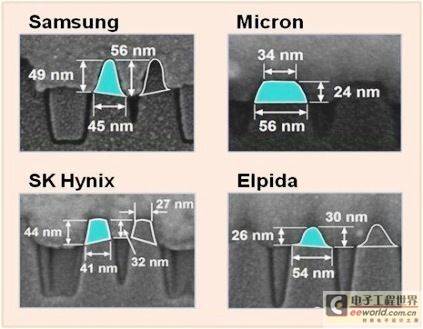

上述四家记忆体厂商都是采用类似的制程生产内凹(recess)、鳍式电晶体；该种鳍状电晶体如下图所示。美光与SK海力士的大型鳍式电晶体外观有点类似梯形，而根据整合通道宽度与长度的估计，美光/南亚的单元电晶体通道宽度最大，尔必达电晶体的通道长度是最长的。
比较三星、SK海力士、美光/南亚与尔必达四家厂商的记忆体单元电晶体架构
在埋入式字元线闸极材料部分，三星是采用电阻高于钨(tungsten，化学符号为W)的TiN金属，与其他三家厂商不同；在字元线堆叠部分，所有厂商的记忆体元件都是采用以钨为基础的材料，不过钨层与多晶矽层之间的屏障材料，则各家厂商都不相同。
储存电容微缩
为了微缩储存电容，金属-绝缘-金属(metal-insulator-metal ，MIM)电容器需要相对应于约当次1奈米厚度二氧化矽(SiO2)的特定电容量，以及高K电介质(high-k dielectrics)、超低泄漏电流，以及高度保角(highly conformal)沉积方法。

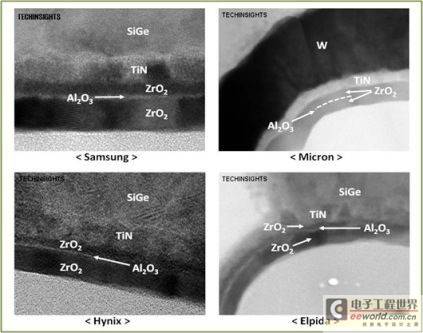

在二氧化锆(ZrO2)层之间加入一层超薄的三氧化二铝(Al2O3)，以及W/TiN电极，是制作3x奈米记忆体单元的关键解决方案。Techinsights指出，所有记忆体大厂都藉由采用相同的TiN (阳极)-ZrO2-Al2O3-ZrO2-TiN (底层电极)多层堆叠电容──称为ZAZ-TIT电容，来克服3x奈米记忆体单元的制造挑战(如下图)。
各家厂商的记忆体单元电容结构
在二氧化锆层之间加入薄薄的三氧化二铝，是为了抑制泄漏电流；该电介质在3D圆柱状电容器节点的物理厚度，则是制程进一步微缩的另一个挑战。大多数3x奈米DRAM单元电容器，是采用整体厚度约7~9奈米的多层式电介质，这意味着未来1x奈米DRAM单元架构将会迫切需要进一步缩减该物理性电介质厚度。
多数厂商在TiN顶部电容器上采用矽锗(SiGe)层，除了美光/南亚是采用钨层。SK海力士采用了双层式的多晶矽插栓(plug)，来连结储存节点与汲极区(drain region)，尔必达则是采用双层W/TiN与多晶矽插栓。
采用机械强化储存高度(Mechanically Enhanced Storage Height，MESH)结构可增加记忆体单元的高度，以支撑电容器；三星、SK海力士与尔必达在这部分都是采用单层氮化物，美光/南亚则是采用双层氮化物来支撑圆柱状电容。根据估算，SK海力士的SDRAM20单元比其他厂商元件拥有更大的记忆体单元电容量。
在阵列区采用三阱制程
Techinsights的拆解分析也发现，大多数埋入式字元线SDRAM元件，在阵列区(array region)都是采用三阱制程(triple well process)；这种技术是在p型基板上，将一个p型阱(p-well)嵌入到n型阱(n-well)中。
不过美光/南亚的31奈米SDRAM单元阵列，则是采用「四阱(quadruple well)」制程，也就是在一个较深的p型阱上，将一个较浅的p型阱嵌入较深的n型阱，该较深的p型阱则是位于轻微掺杂(lightly doped)的块状n型基板内。

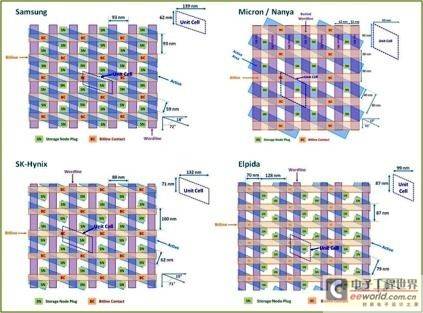

由该种6F2记忆体阵列单元的布局图来看，不同厂商元件的活性(active)/浅沟渠隔离(Shallow trench isolation，STI)形状、倾斜角度(slanted angle)与字元线沉积各自不同，如下图所示。
各家厂商6F2记忆体单元阵列布局图比较
三星与SK海力士拥有相同的交错虚线(staggered dash-line)形式活性区布局设计，与美光/南亚的直线式活性区布局不同，但前者需要额外的隔离字元线。美光/南亚元件的活性区图案倾斜角度比其他厂商都大，这意味着记忆体单元的储存节点触点(storage node contact)与STI间距(pitch)有更大的空间可以利用。
为因应来自智慧型手机、平板装置等非PC装置对DRAM的强劲需求，以及PC用DRAM市场的稳定成长，DRAM记忆体单元架构的进一步微缩确实有其必要。
拜新一代半导体制程与元件设计技术之赐──包括高数值孔径氟化氩(high-NA ArF)浸润式微影技术与双重图形(double patterning)、大型鞍鳍式电晶体(bulky saddle-fin transistors)与埋入式字元线等──DRAM单元阵列可望持续朝30奈米甚至20奈米节点以下微缩。
有一种无电容(capacitor-less) DRAM单元架构，包括将浮体单电晶体DRAM (1T-DRAM)结合绝缘上覆矽(SOI)技术，正在针对20奈米以下制程节点进行开发；同时，所谓的1T-1C (单电晶体-单电容) DRAM记忆体单元制程整合技术也已经足够成熟，可运用于20奈米甚至20奈米以下节点，只要产业界能开发出、并进一步最佳化电容电介质。
拥有较大的通道长度与宽度之无捕陷(Trap-free)超高介电值(ultra high-k)材料与更深的埋入式字元线架构也有其必要；为了迈向1x奈米DRAM记忆体单元阵列，产业界将会需要锁定替代性的单元设计架构，例如4F2、垂直单元架构，以及用薄体SOI无电容单元(thin-body SOI capacitor-less cel)取代目前具备圆柱形电容的埋入式字元线鞍鳍式FET。
